Asymetryczny dach dwuspadowy daje więcej swobody niż klasyczny układ z równymi połaciami, ale właśnie przez to wymaga dokładniejszego podejścia do statyki i detali wykonawczych. W praktyce liczy się nie tylko efekt wizualny, lecz także przenoszenie obciążeń, dobór więźby, spadek połaci i zgodność z pokryciem. Poniżej pokazuję, jak taka konstrukcja działa, kiedy ma sens i na co zwrócić uwagę, żeby uniknąć kosztownych poprawek.
Najważniejsze rzeczy, które trzeba wiedzieć przed projektem
- Asymetria oznacza różne długości albo kąty połaci, ale kalenica nadal pozostaje wspólną linią pracy dachu.
- Najważniejsze są obciążenia od śniegu, wiatru i ciężaru własnego, bo to one decydują o przekrojach elementów.
- Przy większej rozpiętości zwykle lepiej sprawdza się więźba krokwiowo-jętkowa lub płatwiowo-kleszczowa niż najprostszy układ krokwiowy.
- Dobór pokrycia zależy przede wszystkim od spadku, a nie od samej symetrii dachu.
- Najczęstsze błędy dotyczą usztywnienia konstrukcji, odwodnienia i detali przy obróbkach blacharskich.

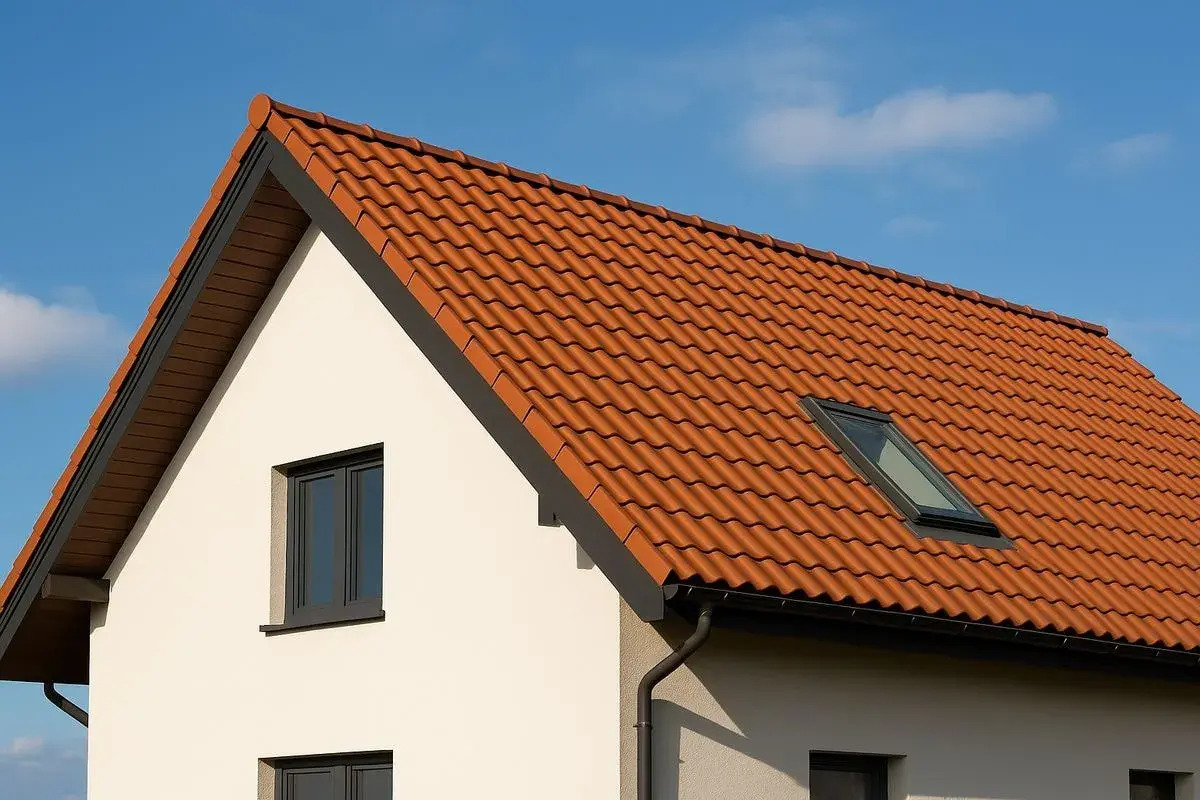

Czym jest asymetryczny dach dwuspadowy
Konstrukcja dachu dwuspadowego niesymetrycznego opiera się na dwóch połaciach połączonych w kalenicy, ale różniących się kątem nachylenia albo długością. Taki dach nadal pozostaje prosty geometrycznie, tylko przestaje być lustrzanym odbiciem po obu stronach budynku.
To ważne rozróżnienie, bo asymetria może wynikać z kilku konkretnych powodów: chęci doświetlenia wnętrza, podniesienia jednej części poddasza, dopasowania bryły do działki albo po prostu z decyzji architekta, który chce uzyskać bardziej dynamiczną formę. Ja traktuję ten wariant jako kompromis między klasyką a większą swobodą projektową.
Łatwo pomylić go z dachem mansardowym, ale tam połać jest załamana, a tutaj pozostaje ciągła. To niby detal, lecz w praktyce zmienia sposób prowadzenia obciążeń, rozmieszczenie podpór i zakres obróbek.
Taka różnica wygląda subtelnie na rysunku, ale w statyce robi już wyraźną różnicę, więc od samego początku warto patrzeć na dach nie tylko oczami, lecz także przez pryzmat pracy konstrukcji.
Jak pracuje konstrukcja i gdzie pojawiają się największe siły
W dachu symetrycznym obciążenia rozkładają się w miarę równomiernie. W układzie asymetrycznym jedna połać może być dłuższa, druga bardziej stroma, a to oznacza inny rozkład sił w krokwiach, murłatach i podporach.
Największe znaczenie mają trzy grupy obciążeń: ciężar własny pokrycia i warstw dachu, śnieg oraz wiatr. Jeśli jedna strona jest cięższa albo bardziej wystawiona na nawiewanie śniegu, konstruktor musi to uwzględnić w przekrojach elementów i w stężeniu całego układu. Przy asymetrii nie chodzi więc o sam kształt, tylko o to, że dach może pracować bardziej skrętnie.
| Element | Rola w konstrukcji |
|---|---|
| Krokiew | Przenosi obciążenie połaci na murłatę lub płatew. |
| Murłata | Drewniana belka kotwiona do wieńca, która rozkłada nacisk krokwi na ścianę. |
| Jętka | Poziomy element łączący parę krokwi i ograniczający ich rozjeżdżanie się. |
| Płatew | Belka oparta na słupach, która podpiera krokwie na większej rozpiętości. |
| Stężenia | Ukośne usztywnienia poprawiające odporność dachu na wiatr i odkształcenia. |
W praktyce nie chodzi tylko o nośność, ale też o sztywność. Nierówno obciążony dach częściej pracuje skrętnie, więc bez odpowiednich stężeń może pojawić się ugięcie jednej połaci, pękanie wykończeń i problemy z dokładnością obróbek. Ja zawsze zwracam uwagę, czy projekt przewiduje stabilizację także dla tej „trudniejszej” strony, bo właśnie tam wychodzą błędy.
Kiedy już wiadomo, jak rozkładają się siły, można dobrać więźbę, która naprawdę udźwignie taki układ, a nie tylko dobrze wygląda na wizualizacji.

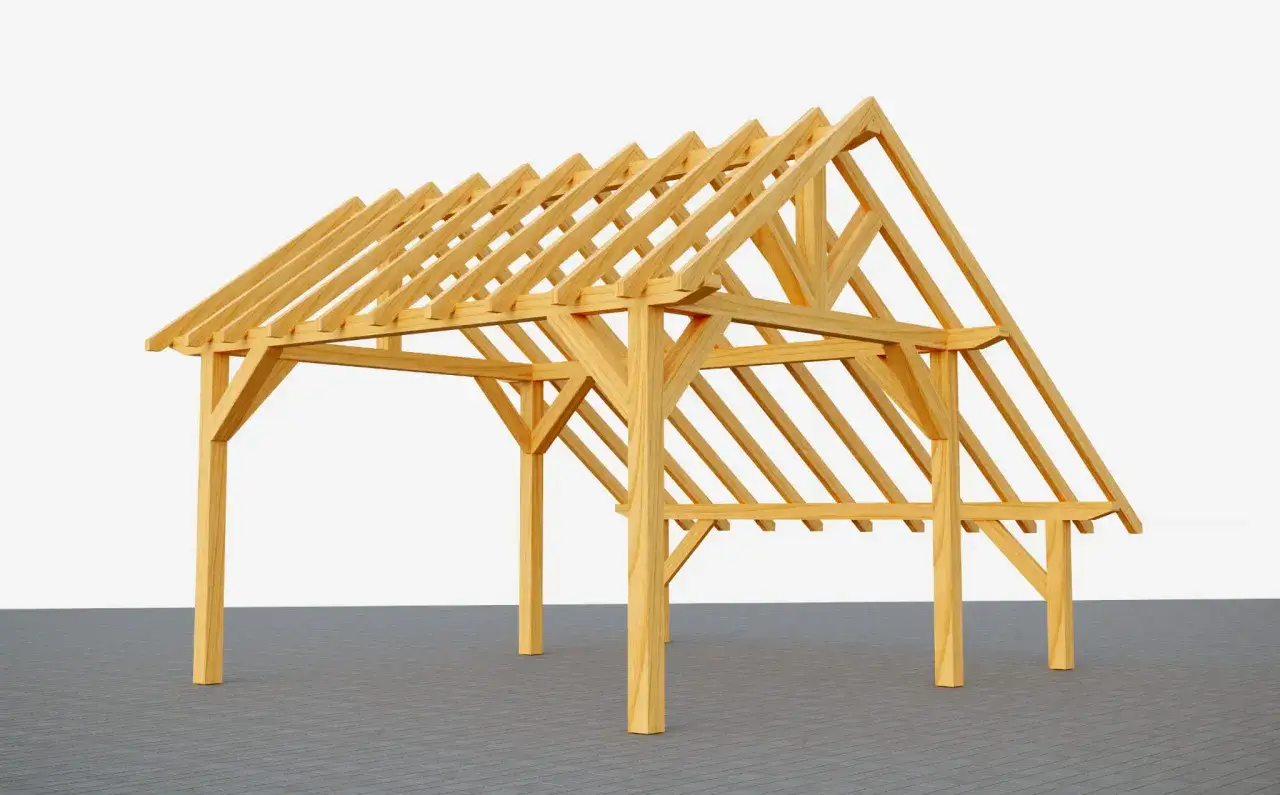

Jaki układ więźby sprawdza się najlepiej
Nie ma jednego uniwersalnego rozwiązania. Przy krótszych rozpiętościach i prostych połaciach wystarcza układ krokwiowy, ale przy większej różnicy geometrii bezpieczniej jest wejść w więźbę krokwiowo-jętkową albo płatwiowo-kleszczową. W praktyce patrzę przede wszystkim na rozpiętość budynku, planowane poddasze i to, czy jedna połać będzie wyraźnie dominować nad drugą.
Orientacyjnie można przyjąć taki podział:
| Układ więźby | Orientacyjny zakres | Zalety | Na co uważać |
|---|---|---|---|
| Krokwiowa | Do ok. 7 m rozpiętości | Najmniej elementów, szybki montaż, niski koszt. | Przy większej asymetrii łatwiej o ugięcia i słabszą sztywność. |
| Krokwiowo-jętkowa | Ok. 7-9 m | Dobry kompromis między prostotą a sztywnością, sensowna przy poddaszu użytkowym. | Jętki trzeba zaplanować tak, by nie kolidowały z funkcją poddasza. |
| Płatwiowo-kleszczowa | Ok. 9-12 m | Dobrze pracuje przy większych dachach i większej asymetrii. | Więcej słupów, połączeń i robocizny. |
| Prefabrykowane wiązary | Zależnie od projektu | Szybki montaż i powtarzalna jakość wykonania. | Późniejsza zmiana układu poddasza bywa trudniejsza. |
Jeśli miałbym wskazać jedną praktyczną zasadę, powiedziałbym tak: im większa różnica między połaciami, tym mniej miejsca na improwizację. Nawet niewielka asymetria może wymagać dodatkowych podpór albo innego rozmieszczenia elementów nośnych. Dlatego konstruktor powinien dostać nie tylko rzut, lecz także informację, jak planowane jest poddasze i gdzie będą otwory, kominy oraz okna połaciowe.
Gdy konstrukcja jest już wybrana, następny krok to dopasowanie spadku i pokrycia, bo to właśnie one często ograniczają swobodę projektu bardziej niż sama więźba.
Jak dobrać spadek i pokrycie bez niepotrzebnego ryzyka
Dobór pokrycia to miejsce, w którym architektura zderza się z praktyką. Sama asymetria nie zwalnia z zasad, a czasem wręcz je zaostrza, bo jedna połać może mieć łagodniejszy spadek i wymagać bardziej szczelnego systemu. Przy takich dachach szczególnie ważne są też membrana, kontrłaty, łaty i detale przy okapie oraz kalenicy.
| Pokrycie | Typowy minimalny spadek | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Blacha na rąbek | Ok. 3-8° | Nowoczesne bryły i niskie nachylenia. | Wymaga bardzo dobrych obróbek i poprawnie zaprojektowanej hydroizolacji. |
| Blachodachówka | Ok. 12-15° | Uniwersalne i ekonomiczne rozwiązanie. | Trzeba pilnować zakładów, okapów i miejsc trudnych detalicznie. |
| Gont bitumiczny | Ok. 15-20° | Lekkie dachy o prostej geometrii. | Wymaga dobrego poszycia i sprawnej wentylacji połaci. |
| Dachówka ceramiczna lub cementowa | Zwykle 22-30° i więcej | Klasyczny wygląd i wysoka trwałość. | Przy niższym spadku trzeba sprawdzać wymagania konkretnego systemu. |
Zakresy są orientacyjne, bo dokładne minima zależą od producenta i całego systemu dachowego. W praktyce dobrze zaprojektowany dach opiera się nie na samym materiale, ale na spójności warstw: membrana chroni przed wodą nawiewaną pod pokrycie, kontrłaty tworzą szczelinę wentylacyjną, a łaty niosą samo pokrycie.
Przy asymetrii dochodzi jeszcze kwestia odwodnienia. Jeśli jedna połać jest dłuższa, woda i śnieg zachowują się inaczej niż na klasycznym, równym dachu. Na stromszej stronie śnieg zsuwa się szybciej, a na łagodniejszej może zalegać dłużej, więc warto przewidzieć odpowiednie rynny, obróbki i ewentualne zabezpieczenia przeciwśniegowe.
Jeżeli układ jest już ustalony, największe oszczędności robi się nie na samym kształcie, tylko na uniknięciu błędów wykonawczych.
Najczęstsze błędy przy asymetrycznym dachu dwuspadowym
Najdroższy błąd widzę wtedy, gdy inwestor zakłada, że asymetria to wyłącznie zabieg estetyczny. To nie jest tylko kwestia wyglądu. Zmienia się sposób pracy całej konstrukcji, a więc także detale, które normalnie pozostają w tle.
- Projektowanie „na oko” - bez obliczeń łatwo niedoszacować obciążenia jednej połaci albo miejsca, w którym dach zacznie pracować skrętnie.
- Zbyt mało stężeń - wiatr potrafi rozchwiać konstrukcję, jeśli więźba nie jest wystarczająco usztywniona.
- Za mały spadek pod wybrane pokrycie - materiał może wyglądać dobrze, ale technicznie nie będzie odpowiedni dla danego kąta.
- Źle zaprojektowane obróbki - przy asymetrii kalenica, okapy, krawędzie i przejścia instalacyjne wymagają większej precyzji.
- Pomijanie układu poddasza - ściana kolankowa, okna połaciowe i komunikacja wewnętrzna wpływają na geometrię dachu bardziej, niż się zwykle zakłada.
- Brak współpracy z dekarzem - dobry projekt konstrukcyjny nie wystarczy, jeśli wykonawca nie widzi od początku wszystkich detali montażowych.
W praktyce najwięcej problemów pojawia się tam, gdzie architektura, konstrukcja i wykonawstwo są prowadzone osobno. Gdy te trzy elementy nie spotkają się na etapie projektu, poprawki wychodzą zwykle już na budowie, a wtedy koszt rośnie szybciej niż poziom dachu.
To prowadzi do ostatniego, bardzo przyziemnego etapu: co trzeba sprawdzić jeszcze przed wejściem cieśli i dekarza.
Co sprawdzić w projekcie, zanim ruszy ciesielka
Jeżeli miałbym wskazać jedną zasadę końcową, to brzmi ona tak: asymetryczny dach dwuspadowy najlepiej wychodzi wtedy, gdy projekt architektoniczny, obliczenia konstrukcyjne i detale dekarskie powstają razem. Wtedy dostajesz prostą w odbiorze bryłę, która jest naprawdę policzona, szczelna i wygodna w użytkowaniu.
- Położenie kalenicy i dokładną różnicę między połaciami.
- Rozpiętość między ścianami nośnymi oraz miejsca dodatkowych podpór.
- Rodzaj więźby i przekroje drewna dobrane do rzeczywistych obciążeń.
- Minimalny spadek dla planowanego pokrycia dachowego.
- Układ wentylacji połaci, membrany, kontrłat i łat.
- Detale przy okapie, kalenicy, kominach i przejściach instalacyjnych.
- Strefę śniegową i wiatrową oraz potrzebę dodatkowych zabezpieczeń.
- Plan poddasza użytkowego, w tym ściany kolankowe i okna połaciowe.
Gdy którykolwiek z tych elementów jest dopisany na końcu, oszczędność szybko zamienia się w poprawki. Dlatego przy takim dachu wolę podejście spokojne i techniczne: najpierw geometria, potem statyka, a dopiero na końcu estetyka wykończenia.
