To praktyczny przewodnik dla osób, które chcą bezpiecznie i bez zgadywania ustalić, jak podłączyć dodatkowy przycisk do otwierania furtki. Pokażę, kiedy przycisk wpina się równolegle do istniejącego sterowania, kiedy trzeba użyć wejścia sterującego w domofonie, a kiedy lepiej odseparować obwody przekaźnikiem. Zwrócę też uwagę na typowe błędy: zły rodzaj przycisku, pomieszanie napięć i zbyt cienki przewód.
Najkrótsza droga do poprawnego podłączenia
- Najczęściej wybiera się przycisk chwilowy NO, czyli taki, który zwiera obwód tylko w momencie nacisku.
- Jeśli drugi przycisk ma robić to samo co pierwszy, zwykle łączy się go równolegle.
- W domofonie lub wideodomofonie nie wpina się przycisku w zasilanie bez sprawdzenia, czy urządzenie nie oczekuje suchego styku.
- Przy instalacjach 12 V długość przewodu ma znaczenie, bo spadek napięcia potrafi osłabić pracę elektrozaczepu.
- Na zewnątrz wybieraj obudowę minimum IP54, a lepiej IP65.
Najpierw rozpoznaj, z jakim obwodem masz do czynienia
Ja przy takich instalacjach zaczynam od jednego pytania: czy przycisk ma podać zasilanie na elektrozaczep, czy tylko wysłać sygnał do sterownika? Od tego zależy wszystko, bo w jednym układzie rozłączasz tor zasilania, a w drugim zwierasz wejście sterujące. To nie jest kosmetyczna różnica, pomyłka potrafi skończyć się uszkodzeniem płytki albo ciągłym odblokowaniem furtki.
Najprościej rozpoznać układ po zaciskach. Jeśli widzisz osobne wejście opisane jako NO, COM, IN, PUSH, S1/S2 lub GND, bardzo często masz do czynienia z wejściem sterującym, czyli tak zwanym suchym stykiem. Suchy styk to wejście, które tylko wykrywa zwarcie, nie podaje własnego napięcia. Jeśli zamiast tego masz prosty zasilacz 12 V i dwa przewody prowadzące bezpośrednio do elektrozaczepu, przycisk zwykle pracuje w torze zasilania.
| Układ | Jak działa | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Prosty zasilacz i elektrozaczep | Przycisk zamyka tor zasilania na czas nacisku | Gdy nie ma centrali, tylko zasilacz i zaczep | Nie mylić z wejściem sterującym |
| Domofon lub wideodomofon | Przycisk zwiera wejście do COM albo GND | Gdy elektronika sama decyduje o otwarciu | To zwykle suchy styk, a nie zasilanie |
| Układ z przekaźnikiem | Przekaźnik oddziela dwa obwody | Gdy napięcia są różne albo trzeba ochronić sterownik | Wymaga dodatkowego modułu i poprawnego doboru cewki |
W samym elektrozaczepie też trzeba znać dwa skróty. NC oznacza model normalnie zamknięty, który bez napięcia trzyma furtkę zablokowaną. NO to wersja rewersyjna, otwierana zanikiem zasilania. W praktyce standardowy zaczep pozostaje zablokowany bez napięcia, a rewersyjny zachowuje się odwrotnie. Dla montażu dodatkowego przycisku najważniejsze jest to, że przycisk nie zmienia typu zaczepu, tylko sposób podania sygnału.
Jeżeli masz już ustalony typ obwodu, można przejść do samego wpięcia przycisku. I właśnie tu najłatwiej popełnić błąd, który później wygląda jak problem z zamkiem, a w rzeczywistości jest tylko złym połączeniem przewodów.
Tak zwykle wpina się dodatkowy przycisk
Jeżeli drugi przycisk ma robić dokładnie to samo co pierwszy, najczęściej łączę go równolegle do istniejącego przycisku albo do tego samego wejścia sterującego. Dzięki temu każde naciśnięcie daje identyczny impuls. Szeregowo robi się to tylko w bardzo specyficznych układach, a przy furtce prawie nigdy nie jest to najlepszy pomysł.
Przycisk 1 ─┐
├── wejście sterujące albo tor otwarcia
Przycisk 2 ─┘
- Wyłącz zasilanie całego układu, nie tylko samego przycisku.
- Odszukaj zaciski, które mają pracować z przyciskiem, na przykład NO, COM, PUSH, IN albo GND.
- Jeśli drugi przycisk ma mieć tę samą funkcję, podepnij go do tych samych punktów co pierwszy.
- Jeśli pracujesz na prostym obwodzie 12 V bez sterownika, wprowadź przycisk w tor zasilania elektrozaczepu, ale tylko po sprawdzeniu parametrów prądowych.
- Jeżeli napięcia albo systemy są różne, użyj przekaźnika, żeby nie mieszać obwodów.
- Po skręceniu połączeń zrób test krótkim impulsem i sprawdź, czy furtka otwiera się tylko w czasie nacisku.
Jeśli przycisk ma podświetlenie LED, sprawdzam osobno jego zasilanie. Diody nie powinny przypadkiem „wisieć” na tych samych zaciskach, które sterują elektrozaczepem, chyba że producent przewidział dokładnie taki układ. To samo dotyczy prostych przycisków dzwonkowych z dodatkowymi funkcjami, bo wyglądają niewinnie, a potrafią wprowadzić niepotrzebne zwarcia.

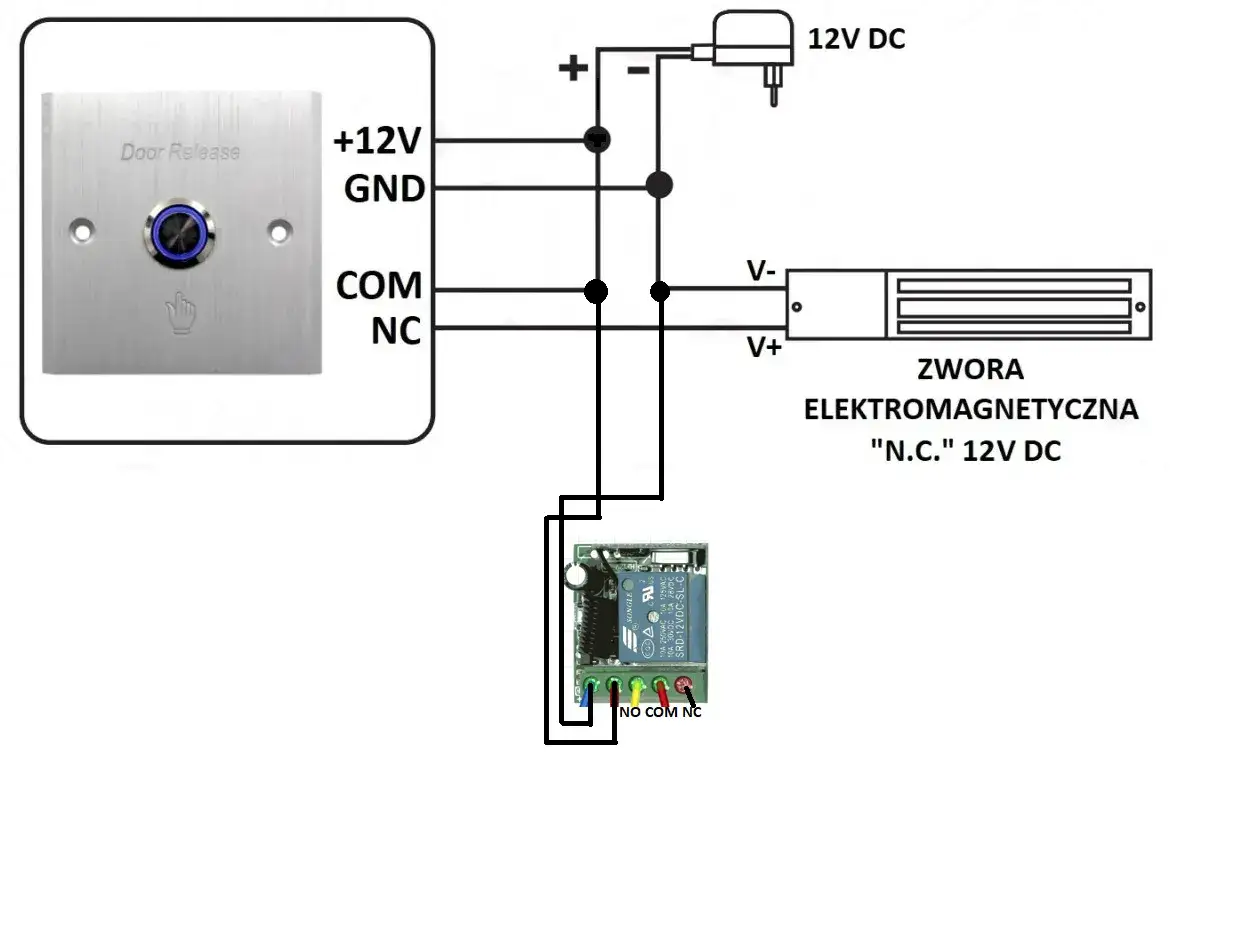

Przekaźnik to w tym układzie bardzo praktyczne zabezpieczenie. Przekaźnik to element, który pozwala sterować jednym obwodem za pomocą drugiego, bez ich elektrycznego mieszania. Daję go wtedy, gdy jeden przycisk pracuje na innym napięciu, gdy sterownik wymaga suchego styku albo gdy chcę odseparować elektronikę od zasilania elektrozaczepu.
Jak dobrać przycisk, przewód i zasilanie
Nie każdy przycisk nadaje się do furtki. Szukam przede wszystkim modelu chwilowego i zwiernego NO, bo ma zamykać obwód tylko na czas nacisku. Przycisk bistabilny, czyli przełączany po jednym kliknięciu, wprowadza bałagan i może zostawić układ w nieoczekiwanym stanie.
| Element | Co wybrać | Dlaczego to działa lepiej |
|---|---|---|
| Przycisk | Chwilowy, zwierny NO, najlepiej IP54 lub IP65 | Nie blokuje obwodu po puszczeniu palca i znosi wilgoć |
| Przewód | Najczęściej 2 x 0,5 mm², przy dłuższej trasie 2 x 0,75 mm² lub więcej | Zmniejsza spadek napięcia na drodze do furtki |
| Zasilanie | Zgodne z tabliczką zaczepu, zwykle 12 V, czasem AC lub DC | Unikasz przeciążenia albo zbyt słabego otwierania |
| Puszka i złączki | Hermetyczna puszka, dobre złączki i peszel | Połączenia nie korodują po pierwszym deszczu |
| Przekaźnik | Gdy obwody mają różne napięcia lub trzeba je odseparować | Chroni elektronikę sterownika |
Przy elektrozaczepach niskoprądowych, spotykanych w części zestawów domofonowych, producent często dopuszcza niewielki pobór prądu, ale dokładną wartość trzeba sprawdzić w konkretnej instrukcji. Ja nie zakładam z góry, że wszystko „zadziała na pewno”, bo przy 12 V spadek napięcia na długim przewodzie czuć szybciej niż przy 24 V. Jeśli trasa do furtki ma kilkanaście metrów albo więcej, grubszy przewód przestaje być fanaberią, a staje się rozsądnym zabezpieczeniem.
Warto też pamiętać o mechanice. Nawet najlepiej podłączony przycisk nie pomoże, jeśli język zamka ociera o blachę albo furtka jest źle wyregulowana. Gdy układ elektryczny wydaje się poprawny, a furtka nadal otwiera się ciężko, najpierw sprawdzam spasowanie zaczepu, dopiero potem elektronikę.
Błędy, które najczęściej psują całą instalację
Przy takich pracach powtarzają się te same pomyłki. Da się ich uniknąć, jeśli patrzy się na układ całościowo, a nie tylko na sam przycisk.
- Użycie przycisku bistabilnego zamiast chwilowego, przez co furtka może reagować nieprzewidywalnie.
- Wpięcie przycisku w złe zaciski, szczególnie wtedy, gdy sterownik oczekuje suchego styku, a ktoś podaje napięcie.
- Mieszanie różnych napięć bez przekaźnika, co bywa prostą drogą do uszkodzenia elektroniki.
- Zbyt cienki przewód na długiej trasie, przez co elektrozaczep otwiera się słabo albo tylko czasami.
- Połączenia bez ochrony przed wilgocią, które po kilku miesiącach zaczynają korodować i przerywać obwód.
- Brak regulacji mechanicznej zaczepu, choć problem leży w spasowaniu furtki, a nie w elektryce.
Ja zawsze zwracam uwagę na ostatni punkt, bo jest najczęściej lekceważony. Gdy furtka ma opór, ludzie zaczynają szukać winy w przycisku, a tymczasem wystarczy minimalna korekta języka, blachy zaczepowej albo domknięcia skrzydła. To tańsze i szybsze niż wymiana kolejnych elementów.
Jeśli instalacja ma działać codziennie i bez kaprysów, nie warto oszczędzać na złączkach, puszce i jakości przewodu. W furtce każdy element jest wystawiony na wilgoć, temperaturę i ruch, więc prowizorka zwykle wychodzi szybciej niż w zwykłym obwodzie domowym.
Co sprawdzić po montażu, żeby furtka działała pewnie
Po podłączeniu nie zamykam od razu tematu. Zamiast tego robię serię prostych testów, bo to one pokazują, czy instalacja nadaje się do normalnego używania, czy tylko „jakoś działa”.
- Naciskam każdy przycisk osobno i sprawdzam, czy otwarcie trwa tylko podczas impulsu.
- Kontroluję, czy po puszczeniu przycisku elektrozaczep wraca do blokady bez opóźnień.
- Sprawdzam, czy furtka zamyka się lekko i bez ocierania o blachę zaczepową.
- Jeśli przewód biegnie na zewnątrz, upewniam się, że połączenia są w puszce i nie mają kontaktu z wodą.
- Po kilku godzinach wracam do instalacji jeszcze raz, bo luźne połączenia i źle dociśnięte śruby często wychodzą dopiero po czasie.

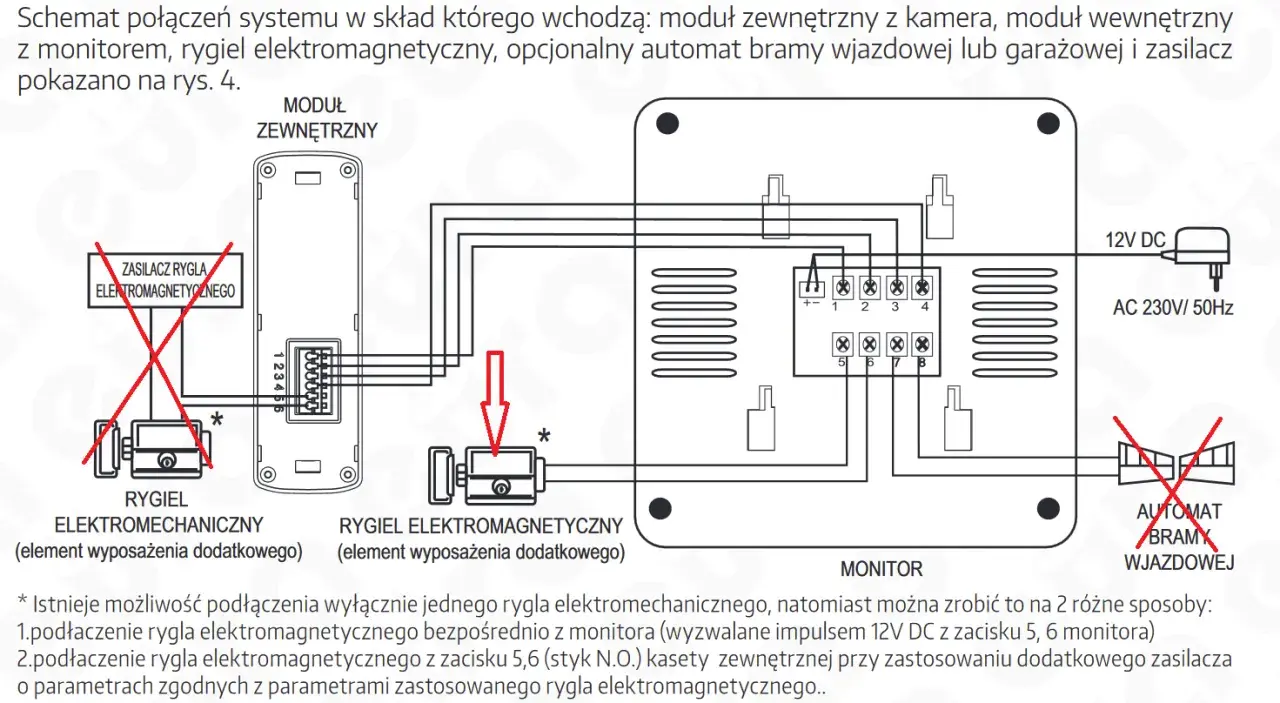

Jeśli w układzie jest domofon albo wideodomofon, sprawdzam też, czy dodatkowy przycisk wywołuje dokładnie tę samą reakcję co ten fabryczny. Gdy jeden działa, a drugi nie, problem zwykle leży w logice wejścia, a nie w samym zamku. Wtedy wracam do zacisków, miernika i instrukcji, zamiast zgadywać.
Przy nowej instalacji zostawiam sobie trochę zapasu przewodu i miejsce na ewentualny przekaźnik. To drobiazg na etapie montażu, ale później oszczędza rozkuwanie słupka, ponowne przeciąganie kabla i nerwowe szukanie miejsca, w którym obwód przestał pracować.
Jeżeli chcesz, żeby dodatkowy przycisk działał długo i bezawaryjnie, trzymaj się jednej zasady, najpierw rozpoznaj logikę sterowania, potem dobierz przycisk, a na końcu dopiero łącz przewody. Przy furtce to właśnie kolejność robi największą różnicę, nie siła dokręcenia śrub. Gdy w grę wchodzi 230 V albo nie masz pewności co do zacisków sterownika, lepiej zlecić podłączenie elektrykowi z uprawnieniami niż ryzykować uszkodzenie całego zestawu.
