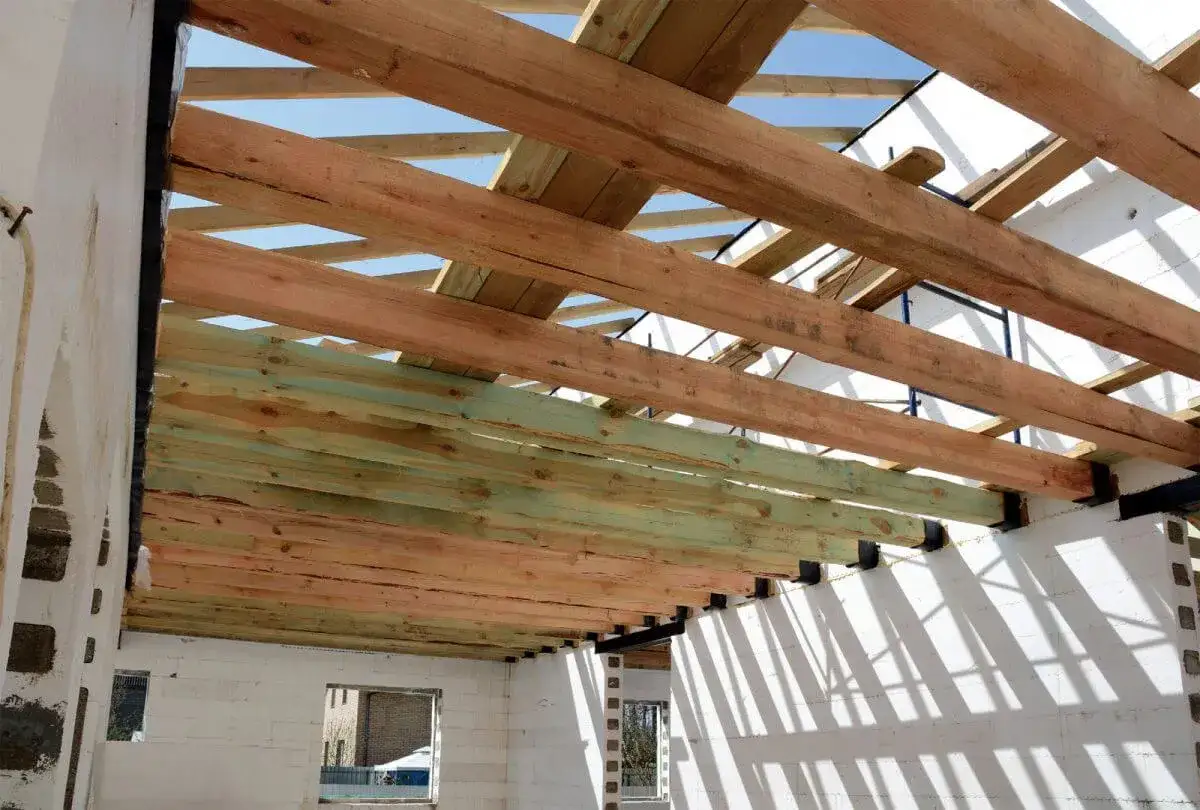

Belka drewniana oparta na murze musi mieć tyle miejsca, by bezpiecznie przenieść ciężar stropu, ale też nie zamknąć drewna w wilgotnej kieszeni. W praktyce minimalne oparcie belki drewnianej na murze nie jest jedną magiczną liczbą dla wszystkich przypadków: inaczej liczy się tradycyjny strop z litego drewna, inaczej belkę systemową z dokumentacji producenta, a inaczej przebudowę starego domu. Poniżej porządkuję to tak, żeby dało się z tego wyciągnąć konkretną decyzję na budowie.
Najważniejsze zasady w jednym miejscu
- W tradycyjnych stropach z litego drewna sensowną zasadą jest oparcie co najmniej równe wysokości belki.
- W rozwiązaniach systemowych spotyka się wartości rzędu 7-10 cm, ale decyduje dokumentacja konkretnego systemu.
- Oparcie musi być suche, odizolowane od wilgoci i pozostawiać drewnu miejsce na pracę.
- Za krótkie oparcie zwiększa ryzyko zgniecenia muru, obrotu belki i pęknięć w strefie podparcia.
- W słabym albo starym murze jedna uniwersalna liczba nie wystarcza, potrzebny jest projekt konstrukcyjny.
Jaką długość oparcia przyjąć w praktyce
Jeżeli ktoś oczekuje jednej liczby, to w praktyce wykonawczej często pojawia się 10 cm jako minimum orientacyjne. Ja traktuję to raczej jako dolną granicę roboczą niż świętą normę. W klasycznym stropie z litego drewna bezpieczniejsza zasada jest prostsza: oparcie powinno być co najmniej równe wysokości belki.
| Rozwiązanie | Co zwykle się przyjmuje | Co to oznacza w praktyce |
|---|---|---|
| Tradycyjna belka z litego drewna | Oparcie co najmniej równe wysokości belki | Przy popularnych przekrojach daje to często 15-28 cm |
| Systemowa belka stropowa | Zależnie od systemu 7-10 cm, czasem więcej | Tu decyduje karta techniczna i obliczenia producenta |
| Stary lub słabszy mur | Wartość projektowa, często większa niż standardowe minimum | Często trzeba dodać wieniec, poduszkę albo dodatkowe podparcie |
Widzisz więc, że jedna odpowiedź z internetu nie wystarcza. To, co na jednej budowie działa bez problemu, na innej kończy się zgnieceniem muru albo zawilgoceniem końca belki, więc dalej trzeba sprawdzić warunki nośne i materiał ściany. Właśnie od tego zależy, czy dany detal będzie trwały, czy tylko „na papierze” poprawny.
Od czego naprawdę zależy wymagana długość oparcia
Nikt odpowiedzialny nie dobiera oparcia wyłącznie na oko, bo znaczenie mają nie tylko centymetry, ale też sposób przekazywania sił na mur. Najważniejsze są cztery rzeczy: przekrój belki, obciążenie stropu, rodzaj ściany i sposób samego osadzenia.
| Czynnik | Jak wpływa na oparcie | Dlaczego to ważne |
|---|---|---|
| Wysokość i szerokość belki | Im większy przekrój, tym większa powierzchnia styku, ale też większy ciężar | Belka o większym przekroju może wymagać szerszego i stabilniejszego podparcia |
| Rozpiętość i obciążenie stropu | Dłuższe belki i cięższe warstwy podłogi zwiększają nacisk na mur | Im większe obciążenie, tym większe ryzyko lokalnego zgniecenia podpory |
| Materiał ściany | Cegła pełna i silikat znoszą punktowe oparcie lepiej niż mur z pustaków czy gazobetonu | Materiał ściany decyduje o tym, jak rozkłada się nacisk w strefie podparcia |
| Wilgoć i wentylacja | Zawilgocony mur albo zbyt szczelne gniazdo przyspiesza degradację drewna | Końce belek psują się najczęściej nie od samego ciężaru, tylko od wilgoci |
Najprościej mówiąc: im większa belka, cięższy strop i słabszy mur, tym mniej sensu ma krótkie oparcie „na styk”. Dlatego przy mocniejszych obciążeniach projektant zwykle woli wydłużyć strefę podparcia albo zmienić sam sposób oparcia, zamiast ratować sytuację cienką warstwą zaprawy. To prowadzi już do samego montażu, bo nawet dobre liczby tracą sens, jeśli belka zostanie osadzona źle.
Jak prawidłowo oprzeć belkę na murze
Najpierw sprawdzam, czy mur jest nośny, suchy i równy. Potem dopiero myślę o samym drewnie, bo belka nie powinna wisieć w pustce ani być wciskana w ciasne, zawilgocone gniazdo. Dobre oparcie to nie tylko długość kontaktu, ale też warunki, w jakich ten kontakt pracuje latami.
Izolacja od wilgoci
Między drewnem a murem powinna znaleźć się warstwa odcinająca wilgoć. Najczęściej stosuje się izolację bitumiczną lub papę, ale jej rola jest prosta: ma ograniczyć podciąganie wilgoci z muru do końca belki. Czoło belki nie powinno być szczelnie zamurowane, bo drewno musi mieć możliwość wysychania.
Luz, który pozwala drewnu pracować
Gniazdo w murze nie powinno być „na wcisk”. Zostawia się kilka centymetrów luzu od czoła i od góry, żeby drewno mogło oddawać wilgoć i minimalnie pracować wraz ze zmianami temperatury oraz wilgotności. To detal, który często robi większą różnicę niż dodatkowy centymetr samego oparcia.
Przeczytaj również: Podest pod basen - Zbuduj solidnie na lata!
Zakotwienie zamiast sztywnego zamurowania
Jeżeli belka ma być zabezpieczona przed przesunięciem, stosuje się kotwy, jarzma albo inne elementy stalowe przewidziane w projekcie. Nie chodzi o to, żeby ją „zabetonować”, tylko o to, by przenieść siły w kontrolowany sposób. W dobrze zaprojektowanym detalu oparcie i zakotwienie to dwa różne zadania, a nie jeden przypadkowy zabieg.
Dobrze wykonane oparcie nie wygląda na siłowo dociśnięte. Ma przenosić ciężar, ale jednocześnie zostawiać drewnu warunki do pracy i wysychania, bo właśnie tu zaczyna się trwałość całego stropu.
Błędy, które najszybciej niszczą oparcie
W praktyce najwięcej szkód robią nie spektakularne awarie, tylko drobne odstępstwa od zasad. Jedno słabe osadzenie jeszcze nie musi oznaczać katastrofy, ale kilka błędów naraz bardzo szybko skraca żywotność konstrukcji.
| Błąd | Skutek | Jak tego uniknąć |
|---|---|---|
| Zbyt płytkie oparcie | Belka łatwiej się obraca, a mur pracuje punktowo | Trzymać się minimum z projektu lub dokumentacji systemu |
| Zamurowanie na sztywno | Brak wentylacji, ryzyko zawilgocenia i gnicia | Zostawić luz wokół czoła belki i nie zamykać jej całkowicie |
| Brak izolacji przeciwwilgociowej | Drewno ciągnie wilgoć z muru | Odseparować belkę warstwą izolacji bitumicznej lub papy |
| Podcinanie lub wiercenie w strefie podparcia | Osłabienie końca belki | Nie ingerować w końcówkę bez projektu konstrukcyjnego |
| Oparcie przy kominie lub w strefie gorącej | Ryzyko pożarowe | Zachować strefę bezpieczeństwa zgodnie z przepisami przeciwpożarowymi |
Najgroźniejszy jest nie pojedynczy błąd, tylko ich suma: krótki odcinek oparcia, mokry mur i brak przewietrzania potrafią zniszczyć nawet poprawnie policzoną belkę. Stąd już tylko krok do sytuacji, w których same centymetry przestają wystarczać.
Kiedy trzeba zwiększyć oparcie albo zmienić układ konstrukcji
Są sytuacje, w których nie warto walczyć o minimalne wartości. Jeśli mur jest stary, spękany albo wykonany z materiału o słabszej wytrzymałości, rozsądniej jest rozłożyć obciążenie szerzej niż ryzykować punktowe zgniecenie. To samo dotyczy miejsc, gdzie na belkę działa większy ciężar niż w zwykłym stropie mieszkalnym.
- Duże rozpiętości stropu, które zwiększają ugięcia i nacisk na podporę.
- Ciężkie warstwy wykończeniowe, na przykład grube podłogi, zasypki lub dodatkowe obciążenia użytkowe.
- Ściany z pustaków, gazobetonu albo starego muru o niepewnej jednorodności.
- Przebudowy i adaptacje poddaszy, gdzie stan istniejących murów nie jest równy na całej długości.
- Miejsca przy otworach, podciągach i strefach, w których rozkład sił jest bardziej złożony niż w prostym układzie.
W takich przypadkach projektant może zwiększyć strefę oparcia, dodać wieniec żelbetowy, zastosować poduszkę albo całkowicie zmienić schemat podparcia. Ja traktuję to jako znak, że konstrukcja wymaga obliczeń, a nie kolejnej „złotej zasady” z budowy. Gdy temat schodzi z ogólnej reguły na konkret budynku, warto zamknąć go krótką checklistą przed montażem.
Zanim belka trafi na mur, sprawdź te pięć rzeczy
- Czy przekrój i długość belki zgadzają się z projektem.
- Czy rodzaj ściany pozwala na takie podparcie bez dodatkowego wzmocnienia.
- Czy masz przewidzianą izolację od wilgoci i miejsce na wysychanie drewna.
- Czy dokumentacja systemowa nie podaje własnego minimum oparcia, które zastępuje ogólną zasadę.
- Czy strefa podparcia nie koliduje z kominem, otworem, instalacją albo innym newralgicznym elementem.
Jeżeli którykolwiek z tych punktów budzi wątpliwość, nie przyspieszam prac kosztem pewności. W konstrukcji drewnianej i murowanej najdroższa bywa nie sama belka, tylko poprawki po źle przyjętym oparciu, dlatego tu dokładność naprawdę się opłaca.
