Podłączenie elektryczne klimatyzacji to nie jest detal, który można zostawić na później. Od właściwego obwodu, przekroju przewodów i zabezpieczeń zależy nie tylko bezpieczeństwo domowników, ale też stabilna praca urządzenia w czasie największych upałów. Poniżej rozkładam temat na praktyczne części: co sprawdzić przed montażem, jak dobrać zasilanie i gdzie najczęściej pojawiają się błędy, które potem kosztują najwięcej.
Najważniejsze zasady są proste, ale trzeba je dobrać do konkretnego modelu
- Każdy klimatyzator powinien mieć osobny obwód albo przynajmniej zasilanie wydzielone wyłącznie dla tego urządzenia.
- O doborze przewodu i zabezpieczeń decydują: moc, prąd znamionowy, liczba faz, długość trasy i instrukcja producenta.
- W małych splitach często spotyka się zasilanie 230 V, a w większych układach także 400 V.
- Uziemienie i poprawnie dobrane zabezpieczenie różnicowoprądowe to nie dodatek, tylko element bezpieczeństwa.
- Najdroższe błędy wynikają zwykle z prowizorki: za cienkiego kabla, wspólnego obwodu i braku miejsca na serwis.
- Przed odbiorem warto sprawdzić nie tylko start urządzenia, ale też temperaturę złącz, działanie ochrony i dokumentację pomiarową.
Co trzeba sprawdzić, zanim poprowadzi się zasilanie
Ja zawsze zaczynam od tabliczki znamionowej i instrukcji konkretnego modelu. To tam są informacje, które faktycznie rozstrzygają sprawę: napięcie, prąd, liczba faz, sposób podłączenia i wymagane zabezpieczenie. Sama moc chłodnicza jeszcze niczego nie zamyka, bo dwa urządzenia o podobnej wydajności mogą mieć zupełnie inne zapotrzebowanie na prąd.
W praktyce trzeba sprawdzić cztery rzeczy: czy obwód będzie dedykowany, czy w rozdzielnicy jest miejsce na dodatkowe zabezpieczenie, czy instalacja ma sprawny przewód ochronny PE oraz czy trasa przewodu nie będzie zbyt długa i narażona na dodatkowe straty napięcia. Przy klimatyzatorach inwerterowych nie warto zakładać, że „jakoś się zmieści” w starej linii od gniazdek. To właśnie takie założenia najczęściej kończą się wyzwalaniem zabezpieczenia w środku sezonu.
- Tabliczka znamionowa mówi, jaki prąd pobiera urządzenie i jakie ma wymagania zasilania.
- Obwód dedykowany oznacza, że klimatyzator nie dzieli linii z przypadkowymi odbiornikami, które mogą przeciążać instalację.
- Uziemienie jest obowiązkowe, bo chroni przy uszkodzeniu izolacji i zmniejsza ryzyko porażenia.
- Moc przyłączeniowa całego mieszkania lub domu musi wystarczyć nie tylko na klimatyzację, ale też na inne urządzenia działające równocześnie.
Jeśli instalacja jest stara, aluminiowa albo „przerabiana po drodze”, rozsądniej traktować montaż klimatyzacji jak małą modernizację, a nie zwykłe dołożenie sprzętu. To prowadzi nas do doboru przewodu i zabezpieczeń, bo właśnie tam różnice między modelami wychodzą najszybciej.
Jak dobrać przewód i zabezpieczenia
Najbardziej praktyczna zasada brzmi: przewód dobiera się nie tylko do mocy, ale też do prądu, długości trasy i sposobu ułożenia. Krótsza linia w mieszkaniu na ogół zniesie mniej niż długi odcinek prowadzony w bruździe, w peszlu i w cieplejszym otoczeniu. Dlatego nie patrzę wyłącznie na „ile kilowatów ma klimatyzacja”, ale na cały układ.
| Typ układu | Najczęstsze zasilanie | Orientacyjny przewód | Typowe zabezpieczenie | Kiedy to ma sens |
|---|---|---|---|---|
| Mały split do mieszkania | 230 V, 1 faza | 3x1,5 mm² lub 3x2,5 mm² | 10-16 A | Gdy urządzenie ma umiarkowany pobór i krótki odcinek zasilania |
| Standardowy split o większej mocy | 230 V, 1 faza | 3x2,5 mm² lub 3x4 mm² | 16-20 A | Gdy rośnie pobór prądu albo trasa przewodu jest dłuższa |
| Multi-split lub układ o większym obciążeniu | 400 V, 3 fazy | 5x2,5 mm² do 5x6 mm² | 20-32 A lub wg projektu | Przy kilku jednostkach lub większych systemach domowych i komercyjnych |
To są widełki praktyczne, a nie uniwersalna recepta. W instrukcjach producentów bardzo często pojawiają się konkretne wartości, na przykład minimum 2,5 mm² dla przewodu zasilającego albo wyższe przekroje przy dłuższych odcinkach. Zdarza się też, że jednostka zewnętrzna wymaga innego rozwiązania niż wewnętrzna, więc nie wolno zgadywać na podstawie samego „rozmiaru” klimatyzatora.
Warto też pamiętać o zabezpieczeniu różnicowoprądowym. W domowych instalacjach zwykle stosuje się rozwiązania o czułości 30 mA, ale dobór konkretnego typu i charakterystyki powinien wynikać z dokumentacji urządzenia oraz z oceny elektryka. Jeśli obwód ma zasilać kilka odbiorników albo pracuje w starszej rozdzielnicy, czasem lepszy będzie osobny wyłącznik nadprądowo-różnicowy niż dokładanie kolejnych elementów na siłę. Od tego już tylko krok do pytania, gdzie najlepiej wpiąć klimatyzator, żeby instalacja była i bezpieczna, i wygodna w serwisie.
Gdzie poprowadzić zasilanie i jak nie utrudnić serwisu
Najlepsze rozwiązanie to takie, które jest proste do sprawdzenia po latach. Dlatego zasilanie prowadzę tak, żeby było łatwo odłączyć urządzenie, łatwo odczytać zabezpieczenie w rozdzielnicy i łatwo dostać się do połączeń serwisowych bez rozbierania połowy ściany. W praktyce oznacza to osobny obwód, czytelną opisową etykietę w rozdzielnicy i sensownie wyznaczoną trasę kabla.

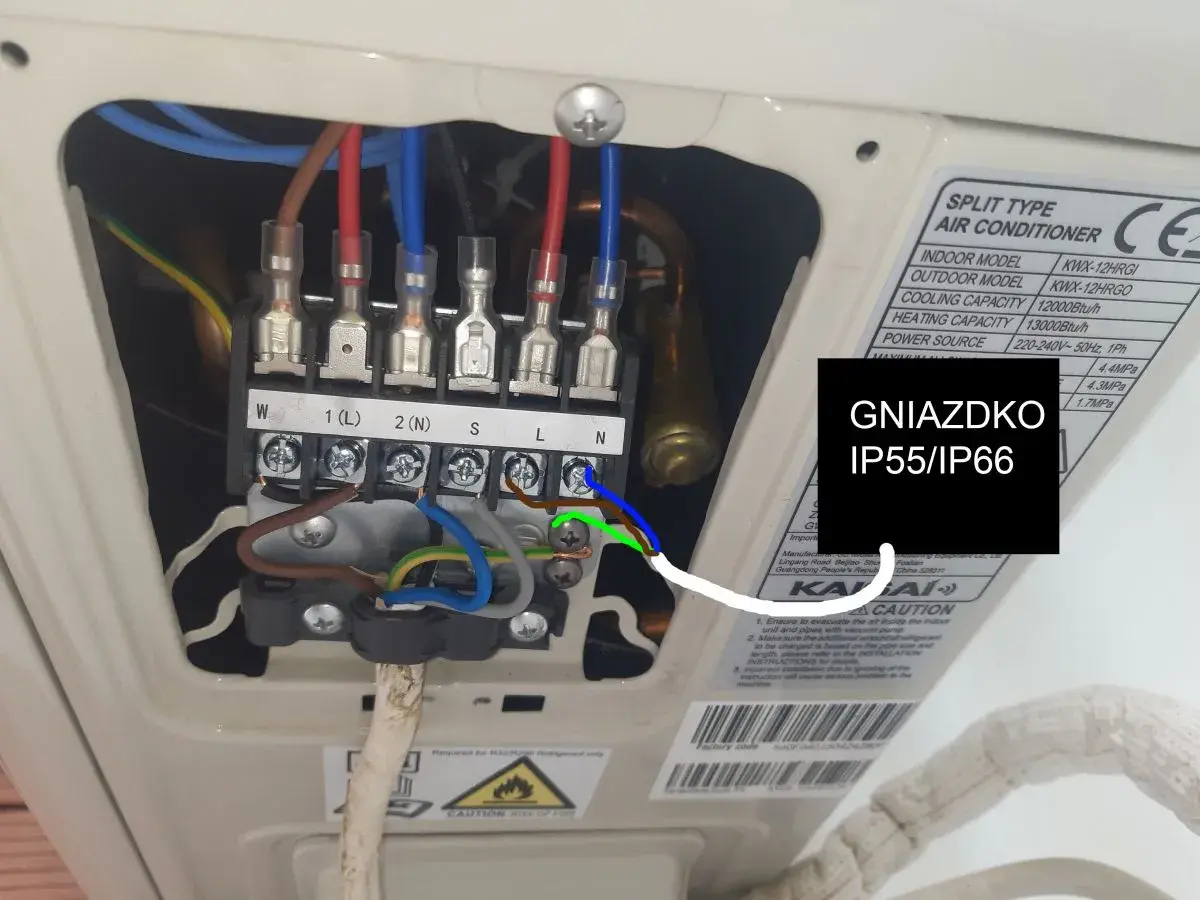

W wielu splitach zasilanie trafia do jednostki zewnętrznej, a między jednostkami biegnie przewód sterujący. W innych modelach układ jest odwrotny albo producent wymaga jeszcze innego schematu. Dlatego nie traktuję „klimatyzatora” jako jednego uniwersalnego urządzenia. Dla instalatora liczy się konkretny model, sposób prowadzenia przewodów i to, czy po montażu będzie można bezpiecznie odciąć zasilanie w jednym miejscu. To szczególnie ważne przy jednostce zewnętrznej, która stoi na elewacji, balkonie albo dachu.
- Rozłącznik serwisowy przy jednostce zewnętrznej ułatwia bezpieczne odcięcie zasilania podczas przeglądu.
- Przewody zasilające i sterujące najlepiej prowadzić osobno, żeby ograniczyć zakłócenia i chaos w trasie.
- Połączenia nie powinny być „na styk” z napiętym kablem, bo luźny zacisk grzeje się szybciej niż sam przewód.
- Jeśli klimatyzator ma działać w mieszkaniu, warto przewidzieć trasę tak, by późniejszy serwis nie wymagał kucia świeżo wykończonych ścian.
Gdy instalacja jest od razu przemyślana, montaż przebiega szybciej, a ryzyko błędów spada. Z drugiej strony nawet dobry schemat nic nie da, jeśli ktoś po drodze zrobi klasyczne, kosztowne uproszczenia.
Najczęstsze błędy przy zasilaniu klimatyzacji
Najczęściej widzę te same potknięcia. Nie są spektakularne, ale właśnie dlatego bywają lekceważone. Na początku wszystko działa, a potem przy pierwszej fali upałów zaczynają się wybicia zabezpieczeń, grzanie zacisków albo niepokojące spadki napięcia.
- Podłączenie do wspólnego obwodu z gniazdkami lub AGD zamiast do osobnej linii.
- Użycie za cienkiego przewodu, bo „przecież to tylko klimatyzator pokojowy”.
- Wpięcie urządzenia przez przedłużacz, rozgałęźnik albo przypadkowe gniazdo.
- Brak ciągłości przewodu ochronnego PE lub niedokręcone zaciski w puszce i rozdzielnicy.
- Złe dobranie zabezpieczenia nadprądowego, które wyłącza obwód przy normalnej pracy.
- Brak rozłącznika serwisowego albo tak niefortunna lokalizacja, że dostęp do niego jest utrudniony.
Najbardziej podstępny błąd to taki, który nie daje od razu objawów. Klimatyzacja może uruchomić się poprawnie, a problem wychodzi dopiero po godzinie pracy, gdy złącze zaczyna się nagrzewać albo układ reaguje na zmianę obciążenia. Dlatego przy odbiorze nie wystarcza samo „działa, więc jest dobrze”. Trzeba jeszcze sprawdzić, ile kosztuje poprawne wykonanie takiej instalacji i kiedy budżet rośnie.
Ile kosztuje przygotowanie instalacji w 2026 roku
W 2026 roku koszt elektrycznego przygotowania pod klimatyzację zależy głównie od tego, czy da się wykorzystać istniejącą instalację, czy trzeba prowadzić nowy obwód od rozdzielnicy. Najtaniej wychodzi proste doprowadzenie zasilania w krótkiej trasie. Najdrożej robią się sytuacje, w których dochodzi kucie, bruzdowanie, przewierty przez żelbet i przeróbka rozdzielnicy.
| Zakres prac | Orientacyjny koszt | Co zwykle podnosi cenę |
|---|---|---|
| Podłączenie do istniejącego, wydzielonego obwodu | 180-350 zł | Krótka trasa, brak kucia, łatwy dostęp do rozdzielnicy |
| Wykonanie nowego obwodu pod klimatyzator | 400-900 zł | Długość przewodu, dobór zabezpieczenia, osprzęt i robocizna |
| Nowa trasa z bruzdami i przewiertami | 900-1500 zł | Kucie, naprawa tynków, przejścia przez grube ściany, trudny dostęp |
| Przeróbka rozdzielnicy i dodatkowe zabezpieczenia | 120-400 zł | Nowy wyłącznik, RCD lub RCBO, miejsce w rozdzielnicy |
To są widełki orientacyjne, ale dobrze pokazują logikę kosztów: najtańszy jest montaż w przygotowanej instalacji, a najdroższe są przeróbki budowlane. Z mojego punktu widzenia to ważna wskazówka przy wycenie całej inwestycji, bo wiele osób koncentruje się na cenie samego urządzenia, a potem zaskakuje je koszt dodatkowego obwodu. Jeśli klimatyzacja ma działać długo i bezpiecznie, oszczędzanie na przewodzie lub zabezpieczeniu zwykle jest fałszywą oszczędnością.
W praktyce najbardziej opłaca się zaplanować trasę i miejsce montażu jeszcze przed wykończeniem wnętrza. Dzięki temu można uniknąć kucia, a instalator ma prostszy dostęp do rozdzielnicy, co od razu obniża koszt i ryzyko błędów. Następny krok jest już czysto kontrolny: trzeba sprawdzić, czy wszystko zostało wykonane tak, jak powinno.
Co sprawdzić po uruchomieniu i przed odbiorem
Po uruchomieniu nie patrzę wyłącznie na to, czy klimatyzacja „dmucha zimnym”. Odbiór instalacji elektrycznej to moment, w którym weryfikuję, czy obwód zachowuje się poprawnie pod obciążeniem, czy zabezpieczenia są dobrane rozsądnie i czy żaden element nie nagrzewa się nadmiernie. To właśnie tutaj wychodzi różnica między montażem poprawnym a takim, który tylko wygląda dobrze na pierwszy rzut oka.
- Sprawdzenie, czy urządzenie startuje i pracuje bez nieuzasadnionego wyzwalania zabezpieczenia.
- Test wyłącznika różnicowoprądowego, jeśli jest zastosowany.
- Kontrola ciągłości przewodu ochronnego PE.
- Ocena, czy zaciski i połączenia nie grzeją się po kilkunastu minutach pracy.
- Weryfikacja opisów w rozdzielnicy, żeby obwód można było szybko odłączyć w razie serwisu.
- Sprawdzenie, czy dokumentacja montażowa i ewentualne pomiary zostały przekazane użytkownikowi.
Przy bardziej rozbudowanych instalacjach dochodzą jeszcze pomiary impedancji pętli zwarcia i stanu izolacji przewodów. Brzmi technicznie, ale sens jest prosty: chodzi o to, by zabezpieczenie zadziałało szybko i pewnie wtedy, gdy naprawdę będzie potrzebne. I właśnie dlatego w ostatnim kroku zawsze myślę nie tylko o teraźniejszym modelu klimatyzatora, ale też o tym, jak ułatwić życie przy serwisie i ewentualnej wymianie sprzętu w przyszłości.
Jak zostawić instalację, żeby służyła bez problemów przez lata
Najlepsza instalacja klimatyzacji to nie ta, która jest najbardziej widowiskowa, tylko ta, którą po latach da się bez stresu odłączyć, sprawdzić i rozbudować. Jeśli mam doradzić jedną rzecz ponad wszystko, to powiedziałbym: zostaw zapas. Chodzi o miejsce w rozdzielnicy, rozsądny przekrój przewodu i taką trasę, która nie wymusza rozbierania całego wykończenia przy pierwszym przeglądzie.
W praktyce dobrze działa prosty zestaw zasad: osobny obwód dla klimatyzatora, czytelnie opisane zabezpieczenie, solidne uziemienie, brak prowizorycznych połączeń i dostęp do odłączenia zasilania bez szukania przypadkowego gniazdka. Jeśli do tego dołożysz poprawny dobór przewodu do długości trasy oraz kontrolę po uruchomieniu, instalacja będzie po prostu spokojna w eksploatacji. A to w klimatyzacji ma większą wartość niż najbardziej efektowna specyfikacja katalogowa.
Jeśli planujesz montaż od zera, od razu przewidź też miejsce na ewentualny przyszły model o większej mocy. Taki zapas zwykle kosztuje najmniej na etapie projektu, a oszczędza najwięcej wtedy, gdy urządzenie ma po prostu działać bez niespodzianek.
