Automatyka pompy C.O. porządkuje pracę kotłowni, ale tylko wtedy, gdy jest dobrana i podłączona bez skrótów. W tym tekście pokazuję, jak wygląda podłączenie pompy CO do sterownika w praktyce, co sprawdzić przed montażem, jak rozpoznać właściwe zaciski i jakie błędy najczęściej kończą się awarią albo ciągłą pracą pompy. To poradnik dla osób, które chcą zrobić to świadomie, a nie metodą prób i błędów.
Najważniejsze rzeczy do sprawdzenia przed uruchomieniem
- Pompa i sterownik muszą mieć zgodne parametry zasilania, najczęściej 230 V i 50 Hz.
- Przed jakąkolwiek pracą trzeba odłączyć zasilanie i upewnić się, że przewód ochronny PE jest podłączony poprawnie.
- Nie każdy regulator ma bezpośrednie wyjście na pompę; czasem jest to styk beznapięciowy, a czasem pełne zasilanie 230 V.
- W wielu instalacjach ważne jest, by sterownik i kocioł były zasilane z tej samej fazy.
- Po montażu trzeba wykonać próbę startu, sprawdzić temperaturę załączenia i upewnić się, że czujniki działają prawidłowo.
Jak sterownik decyduje o pracy pompy
Najprościej mówiąc, sterownik obserwuje temperaturę w instalacji i załącza pompę wtedy, gdy obieg grzewczy ma sens. Z mojego punktu widzenia właśnie ta prosta logika daje największą korzyść: pompa nie mieli zimnej wody bez potrzeby, a kocioł i instalacja pracują spokojniej. W praktyce sterownik może reagować na temperaturę kotła, sygnał z regulatora pokojowego albo oba te warunki naraz.
W dokumentacji Salus PC12HW widać typowy mechanizm działania: pompa C.O. uruchamia się po przekroczeniu temperatury ustawionej przez użytkownika, a w innych obiegach sterownik może pracować na zasadzie różnicy temperatur i histerezy. To ważne, bo nie każdy regulator steruje pompą dokładnie tak samo, a od tego zależy późniejsze okablowanie i ustawienia.
| Element | Rola | Dlaczego ma znaczenie |
|---|---|---|
| Czujnik kotła | Mierzy temperaturę źródła ciepła | Bez niego sterownik nie wie, kiedy uruchomić pompę |
| Wyjście pompy | Podaje zasilanie 230 V albo zamyka styk beznapięciowy | Decyduje, czy pompa dostaje pełne zasilanie, czy tylko sygnał sterujący |
| Histereza | Określa różnicę między włączeniem i wyłączeniem | Ogranicza częste starty i niepotrzebne klikanie przekaźnika |
| Regulator pokojowy | Wysyła sygnał zapotrzebowania na ciepło | Pompa nie pracuje, gdy strefa jest dogrzana |
Jeżeli ten mechanizm jest już jasny, łatwiej ocenić, czy Twój sterownik w ogóle pasuje do pompy i kotła. I właśnie to warto sprawdzić jeszcze przed dotknięciem przewodów.
Co sprawdzić przed montażem, żeby nie wracać do puszki drugi raz
Ja zawsze zaczynam od tabliczek znamionowych i instrukcji, nie od śrubokręta. To oszczędza najwięcej czasu, bo od razu wiadomo, czy mamy do czynienia z prostym wyjściem 230 V, czy z suchym stykiem, który wymaga zupełnie innego podejścia. Sterownik nie zastępuje też zabezpieczeń instalacji, więc jeśli w grę wchodzi ryzyko dla kotła albo pomieszczenia technicznego, nie ma sensu upraszczać tematu.
W instrukcji Euroster 10PC podano przykładowo, że połączenia zasilające wykonuje się przewodem o minimalnym przekroju 0,75 mm², a przewód między regulatorem pokojowym i sterownikiem ma mieć minimum 2x0,5 mm². Ten detal brzmi niepozornie, ale luźny albo zbyt cienki przewód bardzo często robi więcej szkody niż sam sterownik.
| Co sprawdzam | O co pytam | Co robię, jeśli odpowiedź jest niepewna |
|---|---|---|
| Napięcie pompy | Czy to model 230 V, czy inny? | Dobieram sterownik albo przekaźnik zgodny z parametrami pompy |
| Obciążenie wyjścia | Czy wyjście sterownika wytrzyma prąd pompy? | Stosuję przekaźnik pośredni lub stycznik, zamiast podłączać na siłę |
| Typ wyjścia | Czy sterownik podaje 230 V, czy tylko zwiera styk beznapięciowy? | Wybieram poprawny sposób podłączenia zgodnie ze schematem |
| Faza zasilania | Czy sterownik i kocioł są zasilane z tej samej fazy? | Poprawiam zasilanie przed uruchomieniem |
| Miejsce montażu | Czy sterownik ma suchą, przewiewną i wygodną lokalizację? | Montuję go w szafce lub obudowie przewidzianej przez producenta |
Jeśli te punkty się zgadzają, można przejść do samego okablowania. To moment, w którym dokładność liczy się bardziej niż pośpiech.

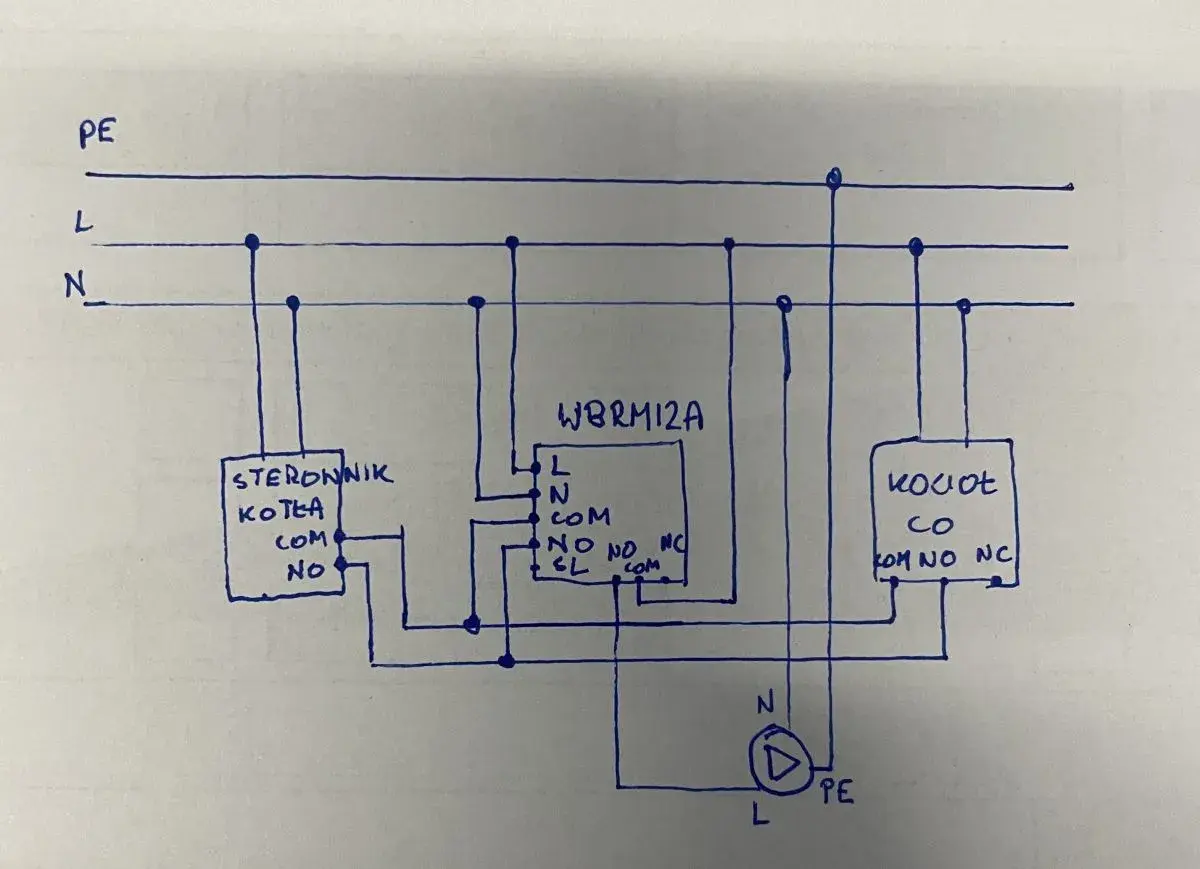

Jak wygląda podłączenie pompy CO do sterownika w praktyce
Najpierw odłączam zasilanie całej instalacji i sprawdzam, czy obwód rzeczywiście jest martwy. Dopiero potem rozpoznaję zaciski: zasilanie sterownika, wyjście na pompę, ewentualny styk beznapięciowy, wejście czujnika i, jeśli jest potrzebny, regulator pokojowy. To nie są elementy wymienne, więc nie warto zgadywać po kolejności na listwie.
- Wyłącz zasilanie. Najbezpieczniej odciąć obwód w rozdzielni i dodatkowo potwierdzić brak napięcia próbnikiem lub multimetrem.
- Sprawdź oznaczenia zacisków. W sterownikach najczęściej spotkasz L, N i PE dla zasilania oraz osobne wyjście pompy albo styk sterujący.
- Podłącz zasilanie sterownika. Jeśli urządzenie pracuje na 230 V, przewody trzeba przypiąć dokładnie tam, gdzie wskazuje producent, bez mieszania toru roboczego z ochronnym.
- Podłącz pompę do właściwego wyjścia. Gdy wyjście jest 230 V, pompa otrzymuje pełne zasilanie. Gdy jest to styk beznapięciowy, podłączasz obwód sterujący, a nie bezpośrednio pełne zasilanie pompy.
- Dodaj czujnik temperatury i ewentualny regulator pokojowy. Czujniki zwykle nie mają polaryzacji, ale powinny być prowadzone z dala od przewodów zasilających, żeby nie łapały zakłóceń.
- Zabezpiecz przewody przed wyrwaniem. Dociśnięte zaciski, odciążenie kabla i porządek w puszce robią realną różnicę przy serwisie i późniejszych testach.
Jeżeli sterownik ma zacisk PE, nie pomijam go nawet wtedy, gdy instalacja “na chwilę” działa bez problemu. W praktyce to właśnie takie skróty potem wracają jako usterka, przegrzanie albo niestabilna praca pompy.
Jak dobrać sterownik do konkretnej instalacji
Nie kupuję najbogatszego modelu tylko dlatego, że ma więcej funkcji. Dla większości kotłowni ważniejsza jest zgodność z pompą, typem kotła i schematem całej instalacji. Inaczej wybiera się prosty sterownik do jednej pompy, a inaczej układ z regulatorami pokojowymi, buforem albo kilkoma strefami grzewczymi.
| Typ sterownika | Kiedy ma sens | Plus | Ograniczenie |
|---|---|---|---|
| Prosty sterownik pompy C.O. | Jedna pompa, jeden kocioł, nieskomplikowana kotłownia | Jest czytelny i łatwy w montażu | Nie rozwiązuje złożonych układów strefowych |
| Sterownik z wejściem regulatora pokojowego | Gdy chcesz, aby pompa reagowała także na temperaturę w pomieszczeniu | Lepszy komfort i mniejsze zużycie energii | Wymaga poprawnego prowadzenia przewodów i logiki pracy |
| Sterownik z wyjściem beznapięciowym | Gdy urządzenie grzewcze wymaga tylko sygnału sterującego | Większa kompatybilność z różnymi źródłami ciepła | Łatwo pomylić go z wyjściem 230 V, jeśli nie czyta się instrukcji |
| Listwa lub sterownik strefowy | Podłogówka, kilka obiegów, wiele pomieszczeń | Porządkuje pracę całej instalacji | Jest bardziej złożony i wymaga dokładniejszego montażu |
W praktyce problem nie polega na tym, że sterownik jest za słaby, tylko na tym, że ktoś dobiera go bez sprawdzenia obciążenia wyjścia. W jednym z popularnych sterowników Salus wyjście pompy ma obciążalność 6 A, więc przy doborze warto patrzeć na prąd znamionowy pompy, a nie tylko na to, że “to przecież mała pompa”.
Jeśli instalacja ma bufor, kilka stref albo sprzężenie z termostatem pokojowym, lepiej od razu wybrać model z odpowiednimi wejściami. To zwykle tańsze niż późniejsze przerabianie połowy kotłowni.
Najczęstsze błędy przy montażu i ich skutki
Przy takich pracach najwięcej problemów robią nie egzotyczne awarie, tylko banalne pomyłki. I właśnie one są najtrudniejsze, bo na pierwszy rzut oka wszystko wygląda dobrze, a pompa i tak nie pracuje tak, jak powinna.
- Podłączenie pompy do niewłaściwego wyjścia. Efekt to brak reakcji albo ciągła praca urządzenia.
- Pomylenie wyjścia 230 V ze stykiem beznapięciowym. To jedna z najdroższych pomyłek, bo może uszkodzić sterownik lub pompę.
- Brak przewodu ochronnego PE. Instalacja może działać, ale przestaje być bezpieczna w razie uszkodzenia izolacji.
- Zasilanie sterownika i kotła z różnych faz. W wielu układach prowadzi to do nieprawidłowej współpracy albo błędów sygnału.
- Za mały przekrój przewodów albo luźne zaciski. Objawia się grzaniem przewodu, niestabilną pracą i w skrajnym przypadku spaleniem złącza.
- Prowadzenie czujników równolegle do przewodów zasilających. Powoduje zakłócenia i błędne odczyty temperatury.
- Ignorowanie maksymalnego obciążenia wyjścia. Jeśli pompa pobiera za dużo, sterownik potrzebuje przekaźnika pośredniego, a nie “mocniejszego dokręcenia śrubki”.
Najwięcej usterek widzę tam, gdzie ktoś “na oko” uznaje, że skoro kostka pasuje, to połączenie też jest właściwe. A przecież w automatyce grzewczej właśnie ten szczegół rozstrzyga, czy pompa będzie chodziła stabilnie.
Jak uruchomić instalację, żeby nie wracać do niej po tygodniu
Po złożeniu instalacji nie zamykam od razu obudowy i nie uznaję sprawy za zakończoną. Najpierw robię próbę na zimno, potem na nagrzewaniu i dopiero wtedy oceniam, czy całość działa logicznie. Jeśli pompa startuje za wcześnie, zbyt często albo wyraźnie buczy, to znak, że trzeba wrócić do ustawień, odpowietrzenia albo do samego podłączenia.
- Odpowietrz obieg. Pompa nie powinna pracować na suchym lub zapowietrzonym układzie.
- Ustaw temperaturę załączenia. W prostych sterownikach to właśnie ten parametr decyduje, kiedy pompa zacznie pracę.
- Sprawdź reakcję na wzrost temperatury. Sterownik powinien włączyć pompę wtedy, gdy kocioł osiągnie zadany próg.
- Obserwuj wyłączenie. Pompa nie może pracować bez końca tylko dlatego, że coś w ustawieniach jest zbyt agresywne.
- Posłuchaj pracy urządzenia. Głośne buczenie, drgania albo brak przepływu zwykle oznaczają problem mechaniczny albo zapowietrzenie, nie tylko elektrykę.
Jeśli sterownik ma funkcję Anty-Stop, zostawiam go zasilonego także poza sezonem, bo to chroni pompę przed zastaniem. W praktyce taki prosty cykl serwisowy oszczędza potem wiele nerwów przy pierwszym chłodniejszym tygodniu jesieni.
Detale montażowe, które robią różnicę przez cały sezon
Najlepszy montaż to taki, do którego nie trzeba wracać po kilku dniach, bo coś trzeszczy, wisi albo grzeje się w puszce. Z mojego doświadczenia najbardziej pomagają trzy rzeczy: opisanie przewodów, zostawienie odrobiny zapasu kabla i zachowanie dostępu do zacisków. To drobiazgi, ale przy serwisie oszczędzają więcej czasu niż sama wymiana sterownika.
Warto też zapisać sobie najważniejsze nastawy: temperaturę załączenia, ewentualną histerezę i sposób pracy regulatora pokojowego. Kiedy po kilku miesiącach wracasz do kotłowni, pamięć bywa mniej precyzyjna niż kartka przy obudowie. Dla instalacji z kilkoma obiegami, buforem albo dodatkową pompą CWU to już nie jest detal, tylko normalny element utrzymania porządku.
Jeżeli schemat zaczyna się rozjeżdżać z dokumentacją albo masz wątpliwość co do obciążenia wyjścia, lepiej zatrzymać prace i sprawdzić wszystko jeszcze raz niż poprawiać skutki zwarcia. Dobrze wykonane podłączenie pompy CO do sterownika nie wymaga potem ciągłych interwencji, tylko kilku rozsądnych kontroli w sezonie.
