Rozstaw strzemion decyduje o tym, czy żelbetowa belka, ława albo słup naprawdę pracują tak, jak zaplanował konstruktor. W praktyce nie chodzi tylko o odległość między prętami, ale o odporność na ścinanie, utrzymanie zbrojenia głównego w miejscu i uniknięcie pęknięć, które pojawiają się wtedy, gdy element ma za mało zbrojenia poprzecznego albo jest ono rozłożone nierówno.
W tym artykule pokazuję, jak czytać typowe rozstawy, od czego zależą w fundamentach i konstrukcjach nośnych oraz gdzie kończy się „praktyka budowlana”, a zaczyna obowiązek trzymania się projektu. To ważne zarówno przy odbiorze zbrojenia, jak i przy rozmowie z wykonawcą.
To są liczby, od których warto zacząć
- W belkach strzemiona przy podporach zagęszcza się zwykle do 10-15 cm, a w spokojniejszych strefach stosuje się 20-30 cm.
- W ławach fundamentowych najczęściej spotyka się rozstaw 15-30 cm, czasem 30-50 cm zależnie od projektu.
- W słupach podstawowy rozstaw nie powinien przekraczać 400 mm, mniejszego boku słupa ani 20 średnic prętów podłużnych.
- Eurokod 2 ogranicza też rozstaw zbrojenia na ścinanie przez wysokość użyteczną d i dopuszczalne wartości graniczne.
- Zbyt gęsty rozstaw też jest problemem, bo utrudnia zagęszczenie betonu i może pogorszyć wykonanie.
W mojej ocenie strzemiona pełnią trzy role. Po pierwsze, przejmują część sił ścinających. Po drugie, spinają pręty podłużne, żeby nie rozjechały się podczas betonowania i eksploatacji. Po trzecie, ograniczają wyboczenie prętów ściskanych, co ma znaczenie szczególnie w słupach. Dobrze dobrany rozstaw strzemion to więc nie detal wykonawczy, tylko element, który wpływa na nośność i rysy w całym ustroju.
W praktyce najwięcej problemów widzę wtedy, gdy ktoś traktuje strzemiona wyłącznie jako „ramki montażowe”. To błąd. Jeśli rozstaw jest zbyt duży, element zaczyna gorzej pracować przy podporach i narożach. Jeśli jest zbyt mały, beton trudniej wypełnia przestrzeń między prętami, a to rodzi własne kłopoty wykonawcze. Dlatego od początku trzeba patrzeć na cały przekrój, a nie na jedną liczbę.
Ta logika prowadzi wprost do pytania, jak wyglądają typowe odległości w konkretnych elementach żelbetowych.

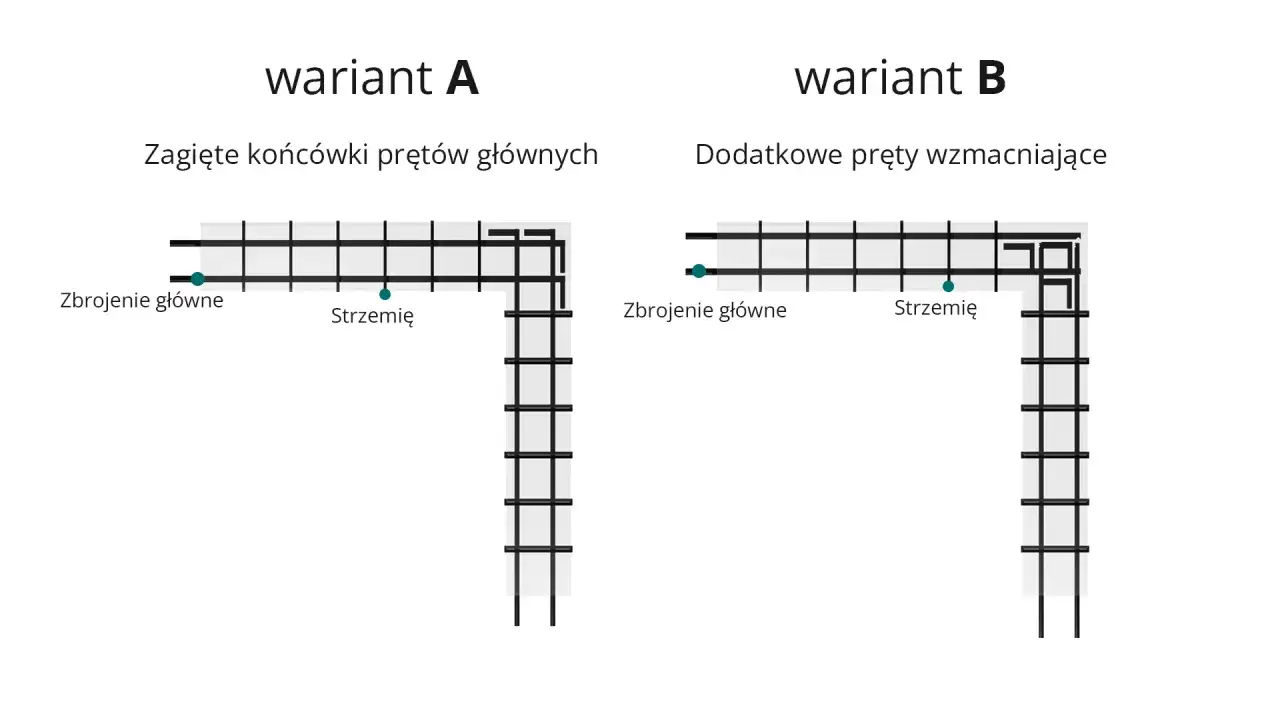

Co ile strzemiona w ławach fundamentowych i belkach
Najkrótsza uczciwa odpowiedź brzmi: to zależy od strefy elementu. W ławach fundamentowych i belkach najczęściej spotykam rozstaw od 15 do 30 cm, ale przy podporach, narożach, pod ścianami nośnymi i w miejscach podwyższonego ścinania rozstaw bywa zagęszczany do 10-15 cm. W prostszych odcinkach niektóre projekty dopuszczają większe odstępy, lecz zawsze w granicach obliczeń i szczegółów rysunku.
| Element | Typowy rozstaw w praktyce | Gdzie zwykle zagęszcza się strzemiona | Co warto zapamiętać |
|---|---|---|---|
| Ława fundamentowa | 15-30 cm | Naroża, pod ścianami nośnymi, przy słupach | W domach jednorodzinnych to najczęstszy zakres, ale projekt ma pierwszeństwo. |
| Belka żelbetowa | 10-15 cm przy podporach, 20-30 cm dalej | Strefy przypodporowe i miejsca koncentracji obciążeń | Tu decyduje ścinanie, a nie tylko sama wysokość belki. |
| Wieniec lub podciąg | 15-25 cm | Końce przęseł, okolice otworów, oparcia | Rozstaw zmienia się wraz z obciążeniem i geometrią elementu. |
| Płyta fundamentowa | Zwykle nie stosuje się klasycznych strzemion na całej powierzchni | Żebra, krawędzie i lokalne pogrubienia | W płytach częściej pracują siatki i zbrojenie lokalne niż typowe strzemiona. |
W Eurokodzie 2 górny limit dla zbrojenia na ścinanie wyznacza się przez wysokość użyteczną d, czyli odległość od ściskanego brzegu przekroju do środka ciężkości zbrojenia rozciąganego. To dlatego dwa elementy o podobnej szerokości mogą mieć zupełnie inny rozstaw strzemion. Jeśli jeden jest wysoki i mocno obciążony, a drugi niski i mniej wymagający, liczby z projektu będą inne.
Wniosek jest prosty: zakresy typu 15-30 cm traktuję jako punkt wyjścia do rozmowy, nie jako gotowy przepis na każdą ławę czy belkę. Następny krok to słupy, bo tam strzemiona zaczynają pracować jeszcze bardziej dyscyplinująco.
Dlaczego słupy wymagają gęstszego zbrojenia poprzecznego
W słupach strzemiona nie tylko przenoszą część oddziaływań, ale przede wszystkim trzymają pręty podłużne w ryzach. To ważne, bo pręty ściskane mają tendencję do wyboczenia, a wtedy cały przekrój traci stabilność szybciej, niż wiele osób zakłada na budowie. Dlatego w słupach podstawowy rozstaw jest wyraźnie mniejszy niż w wielu ławach.
Praktyczna reguła, którą warto zapamiętać, jest taka: podstawowy rozstaw strzemion w słupie nie powinien przekraczać 400 mm, mniejszego boku słupa ani 20 średnic prętów podłużnych. W strefach przy połączeniach, przy belkach lub płytach oraz tam, gdzie występują zakłady prętów, rozstaw się zagęszcza. W realnym projekcie często oznacza to znacznie ciaśniejszy układ niż „na oko” sugeruje wykonawca.
Jeżeli słup ma mały przekrój, dużą smukłość albo przenosi spore obciążenia z wyższych kondygnacji, rozstaw trzeba czytać jeszcze ostrożniej. W takich miejscach oszczędzanie na strzemionach to zły pomysł, bo ryzyko lokalnej utraty stateczności rośnie szybciej niż koszt dodatkowej stali.
To prowadzi do najważniejszego pytania z punktu widzenia projektu: od czego właściwie zależy, czy konstruktor wpisze 10, 15, 20 czy 30 cm.
Od czego naprawdę zależy rozstaw w projekcie konstrukcyjnym
Ja zawsze zaczynam od sprawdzenia, czy dany element pracuje głównie na zginanie, czy na ścinanie. To podstawowe rozróżnienie. W drugim kroku patrzę na geometrię przekroju, bo wysokość użyteczna, otulina i szerokość środnika wpływają na to, ile miejsca strzemiona mogą faktycznie mieć. Sama liczba „na metr” niczego jeszcze nie mówi, jeśli nie wiemy, w jakim miejscu przekroju pracuje element.
- Rodzaj elementu - ława, belka, słup, wieniec albo żebro mają inne zadania i inne ograniczenia.
- Poziom obciążenia - większe siły ścinające i większe momenty zginające zwykle oznaczają gęstsze strzemiona.
- Strefy przypodporowe - przy podporach, narożach i otworach zbrojenie poprzeczne najczęściej się zagęszcza.
- Średnica prętów podłużnych - im grubsze zbrojenie główne, tym dokładniej trzeba pilnować zakotwień i rozmieszczenia strzemion.
- Klasa betonu i otulina - beton ma dobrze otulić stal; zbyt ciasny układ utrudnia zagęszczenie mieszanki.
- Sposób wykonania - nawet dobry projekt można zepsuć, jeśli zbrojenie jest źle związane albo przesunięte podczas betonowania.
W praktyce nie lubię też jednego uproszczenia: „gęściej znaczy zawsze lepiej”. To nieprawda. Zbyt mały rozstaw może utrudnić wibrowanie betonu, zwiększyć ryzyko raków i zrobić więcej szkody niż pożytku. Optymalny układ to zawsze kompromis między nośnością, technologią wykonania i ekonomią.
Skoro rozstaw wynika z projektu, to trzeba umieć ten projekt czytać i sprawdzić, czy na budowie nie pojawiła się cicha zmiana.
Jak sprawdzić rozstaw przed betonowaniem
Na budowie kontroluję trzy rzeczy: zgodność z rysunkiem, zmiany strefowe i rzeczywisty rozstaw mierzony po osiach strzemion. Nie po „na oko”, nie po samych zewnętrznych krawędziach drutu, tylko po osi kolejnych elementów. To ważne, bo różnica kilku centymetrów bywa niewidoczna, a w żelbecie robi już znaczenie.
| Rozstaw strzemion | Ile wychodzi na 1 m | Jak to czytać na placu budowy |
|---|---|---|
| 10 cm | 10 sztuk | Strefa bardzo gęsta, zwykle przy podporach albo w słupach silnie obciążonych. |
| 15 cm | ok. 6-7 sztuk | Częsty układ przy końcach belek i w newralgicznych fragmentach ław. |
| 20 cm | 5 sztuk | Rozstaw często spotykany w odcinkach przejściowych. |
| 25 cm | 4 sztuki | W praktyce bywa stosowany tam, gdzie obciążenia są umiarkowane. |
| 30 cm | ok. 3-4 sztuk | Najczęściej w mniej wymagających fragmentach, jeśli projekt to dopuszcza. |
Jeśli widzę, że wykonawca chce „uśrednić” rozstaw na całej długości elementu, zapala mi się lampka ostrzegawcza. W jednym odcinku strzemiona mogą być gęstsze, a w innym rzadsze, bo konstrukcja nie obciąża się równomiernie. To normalne i często pożądane. Ujednolicanie wszystkiego do jednej liczby zwykle oznacza pójście na skróty.
Po takiej kontroli najłatwiej wychodzą też błędy, które później kosztują najwięcej, więc przechodzę do nich bez upiększania.
Najczęstsze błędy przy zbrojeniu, które widzę najczęściej
- Zwiększanie rozstawu bez zgody konstruktora - najczęstsza i najbardziej niebezpieczna „oszczędność”.
- Zagęszczenie tylko w teorii - na rysunku jest dobrze, ale na budowie element ma już inny układ niż zaprojektowany.
- Zbyt mała otulina - stal jest za blisko krawędzi betonu, co przyspiesza korozję i osłabia ochronę przeciwpożarową.
- Zbyt ciasny układ - beton nie wypełnia przestrzeni, pojawiają się pustki i raki.
- Źle domknięte strzemiona - gdy zakotwienie jest wykonane byle jak, element nie pracuje jak należy.
- Brak różnic między strefami - jednakowy rozstaw na całej długości belki albo ławy ignoruje rzeczywisty przebieg sił.
Każdy z tych błędów ma inne skutki, ale końcówka bywa podobna: rysy ukośne, słabsza praca przy podporach, większe ugięcia i problem z trwałością. Na etapie betonowania wszystko wygląda jeszcze poprawnie, ale po kilku sezonach różnica wychodzi na powierzchnię bardzo wyraźnie.
Dlatego ostatnią rzeczą, którą warto zrobić przed zamówieniem zbrojenia, jest chłodna kontrola kilku punktów, a nie opieranie się na „tak się robiło zawsze”.
Na budowie wygrywa projekt, nie przyzwyczajenie do jednego rozstawu
Jeśli miałbym zostawić jedną praktyczną zasadę, powiedziałbym tak: rozstaw strzemion zawsze trzeba czytać razem z elementem, strefą obciążenia i rysunkiem konstrukcyjnym. W ławach fundamentowych najczęściej spotyka się 15-30 cm, w belkach przy podporach 10-15 cm, w słupach rozstaw nie powinien przekraczać 400 mm, a w płytach fundamentowych klasyczne strzemiona często w ogóle nie są głównym rozwiązaniem.
To wystarczy, by odróżnić rozsądny projekt od przypadkowej improwizacji. Gdy nie ma pewności, nie zmienia się rozstawu „na oko”, tylko wraca do dokumentacji albo prosi konstruktora o potwierdzenie. W żelbecie właśnie takie drobiazgi najczęściej decydują o tym, czy konstrukcja pracuje spokojnie przez lata.
