Sprawa jest prosta tylko z pozoru: na pytanie, czy można spawać zbrojenie, odpowiedź brzmi tak, ale wyłącznie w określonych warunkach. W praktyce decydują trzy rzeczy: gatunek stali, rodzaj złącza i to, czy spoina ma przenosić obciążenia, czy tylko utrzymać kosz w prawidłowej pozycji. W tym artykule pokazuję, co naprawdę dopuszczają normy, jakie techniki mają sens na budowie i kiedy lepiej wybrać inną metodę łączenia prętów.
Najważniejsze zasady, które trzeba znać przed spawaniem prętów zbrojeniowych
- Spawać można tylko stal dopuszczoną do spawania i zgodną z dokumentacją projektu.
- Złącza nośne i nienośne podlegają innym wymaganiom, więc nie wolno traktować ich tak samo.
- W Polsce podstawą są PN-EN ISO 17660-1 i PN-EN ISO 17660-2 oraz odniesienia w Eurokodzie 2.
- Przed spawaniem trzeba sprawdzić CEV, stan prętów, technologię spawania i kwalifikacje wykonawcy.
- Jeśli stal jest niepewna, alternatywą często bywa wiązanie drutem, zakład lub łączniki mechaniczne.
Kiedy spawanie zbrojenia jest dopuszczalne
W polskiej praktyce nie ma jednego prostego „tak” dla każdej sytuacji. Eurokod 2 dopuszcza spajanie, ale tylko wtedy, gdy jest wykonane zgodnie z EN ISO 17660 i dotyczy stali spawalnej. To oznacza, że można łączyć pręty w złączach nośnych, przy elementach stalowych, wkładkach kotew czy prefabrykatach, ale wyłącznie wtedy, gdy projekt i technologia to przewidują.
Najważniejsze ograniczenie jest bardzo konkretne: norma obejmuje konstrukcje statycznie obciążone. Jeśli stal nie ma potwierdzonej spawalności albo dokumentacja milczy na temat takiego połączenia, nie traktuję jej jako automatycznie „nadającej się do zespawania”. W fundamentach, ławach, płytach i wieńcach to rozróżnienie ma większe znaczenie, niż wielu wykonawców zakłada.
W praktyce najbezpieczniej myśleć o tym tak: spawanie nie jest zamiennikiem wiązania drutem, tylko osobną technologią łączenia, która wymaga projektu, stali o potwierdzonej spawalności i kontroli wykonania. Żeby zobaczyć, co to oznacza na placu budowy, trzeba najpierw rozdzielić połączenia nośne i montażowe.
Złącze nośne a złącze nienośne to nie to samo
To rozróżnienie decyduje o wszystkim: od doboru metody po kontrolę odbioru. Złącze nośne ma przenosić siły i pracować w obliczeniach konstrukcji, a złącze nienośne służy zwykle tylko do utrzymania elementów w pozycji podczas montażu, transportu albo betonowania.
| Cecha | Złącze nośne | Złącze nienośne |
|---|---|---|
| Funkcja | Przenosi obciążenia między prętami lub między prętem a innym elementem stalowym | Utrzymuje zbrojenie w prawidłowym położeniu |
| Rola w projekcie | Jest częścią obliczeń konstrukcyjnych | Zwykle ma znaczenie montażowe |
| Norma odniesienia | PN-EN ISO 17660-1 | PN-EN ISO 17660-2 |
| Ryzyko błędu | Może wpłynąć na nośność całego elementu | Najczęściej powoduje przestawienie kosza lub utratę geometrii |
| Typowe zastosowanie | Węzły specjalne, kotwy, połączenia z prefabrykatami, elementy stalowo-żelbetowe | Łapanie koszy zbrojeniowych, punktowe mocowanie przed betonowaniem |
Jeśli połączenie ma pracować w obliczeniach, nie ma miejsca na skróty. Jeśli ma tylko utrzymać geometrię kosza, priorytetem jest stabilność i brak osłabienia prętów. Mając to jasne, można sensownie przejść do technik spawania.
Jakie techniki stosuje się przy spawaniu prętów
Najczęściej spotykam trzy grupy rozwiązań: ręczne spawanie łukowe, półautomatyczne MAG oraz zgrzewanie oporowe w produkcji seryjnej. Sama norma ISO 17660-2 dopuszcza m.in. procesy 111, 114, 135, 136, a także 21 i 23, czyli zgrzewanie punktowe i garbowe. Kod procesu nie rozwiązuje jednak całego problemu. Liczy się jeszcze zakres złącza, parametry i kontrola ciepła.
| Technika | Gdzie ma sens | Co trzeba mieć na uwadze |
|---|---|---|
| MMA, czyli ręczne spawanie elektrodą otuloną | Roboty terenowe, drobne naprawy, montaż na budowie | Daje elastyczność, ale wymaga dobrej ręki i kontroli nagrzewania |
| MAG | Warsztat, prefabrykacja, powtarzalne połączenia | Jest szybszy i bardziej powtarzalny, ale wymaga stabilnych parametrów i osłony gazowej |
| Zgrzewanie punktowe i garbowe | Produkcja siatek, seryjne elementy zbrojeniowe | To rozwiązanie bardziej fabryczne niż „budowlane z placu”, zwykle poza improwizacją na budowie |
| Spawanie z użyciem drutu proszkowego | Wybrane połączenia warsztatowe i terenowe | Wymaga starannego doboru materiału dodatkowego i parametrów procesu |

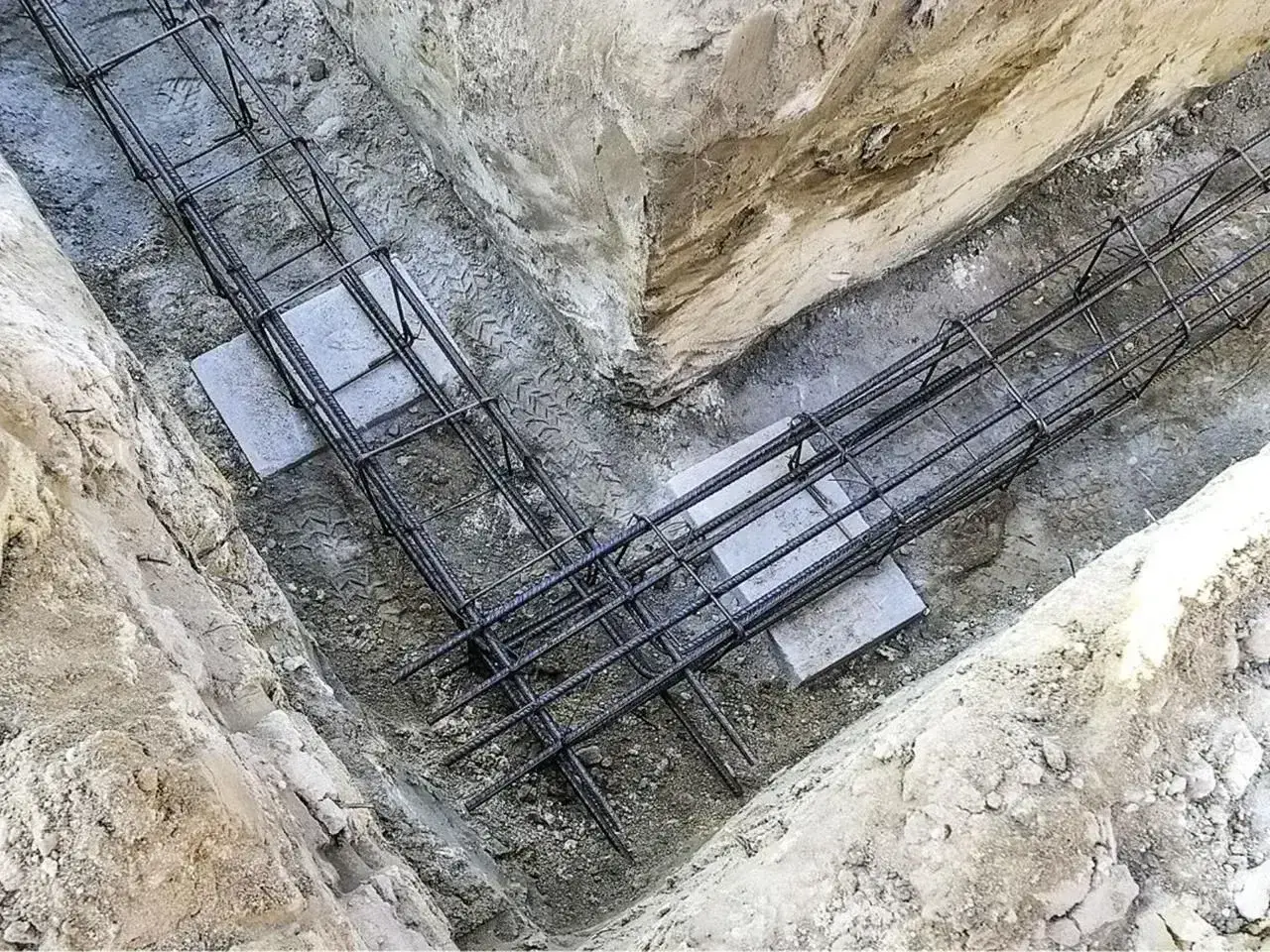

Ja w praktyce patrzę na to tak: jeśli chodzi o kosze zbrojeniowe do fundamentów, najczęściej wygrywa rozwiązanie powtarzalne, a nie „dopasowywanie na oko”. Ręczne spawanie łukowe daje dużą swobodę, ale też największą odpowiedzialność po stronie wykonawcy. Z kolei zgrzewanie oporowe zostawia się zwykle produkcji seryjnej, a nie improwizowanym pracom w wykopie.
Warto też pamiętać, że przy złączach nienośnych norma nie pozwala, by spoina istotnie obniżyła nośność i ciągliwość prętów. Innymi słowy: nawet jeśli połączenie jest tylko montażowe, nie może „zabić” stali przegrzaniem albo zbyt głębokim wtopieniem. To prowadzi prosto do pytania o przygotowanie materiału i samą technologię.
Jak przygotować stal i spoinę, żeby nie osłabić konstrukcji
Tu najczęściej wychodzą błędy, bo wszystko wygląda dobrze dopiero po rozkuciu lub przy odbiorze. ISO 17660 wymaga, by przed spawaniem sprawdzić materiał, jego dostawę, warunki wykonania i kwalifikację technologii. W praktyce oznacza to kilka bardzo konkretnych kroków.
- Sprawdź dokumentację konstrukcji i upewnij się, że projekt w ogóle dopuszcza spawanie danego połączenia.
- Zweryfikuj gatunek stali i jej spawalność, a przy wątpliwościach sprawdź CEV, czyli równoważnik węglowy informujący o wrażliwości stali na pękanie po spawaniu.

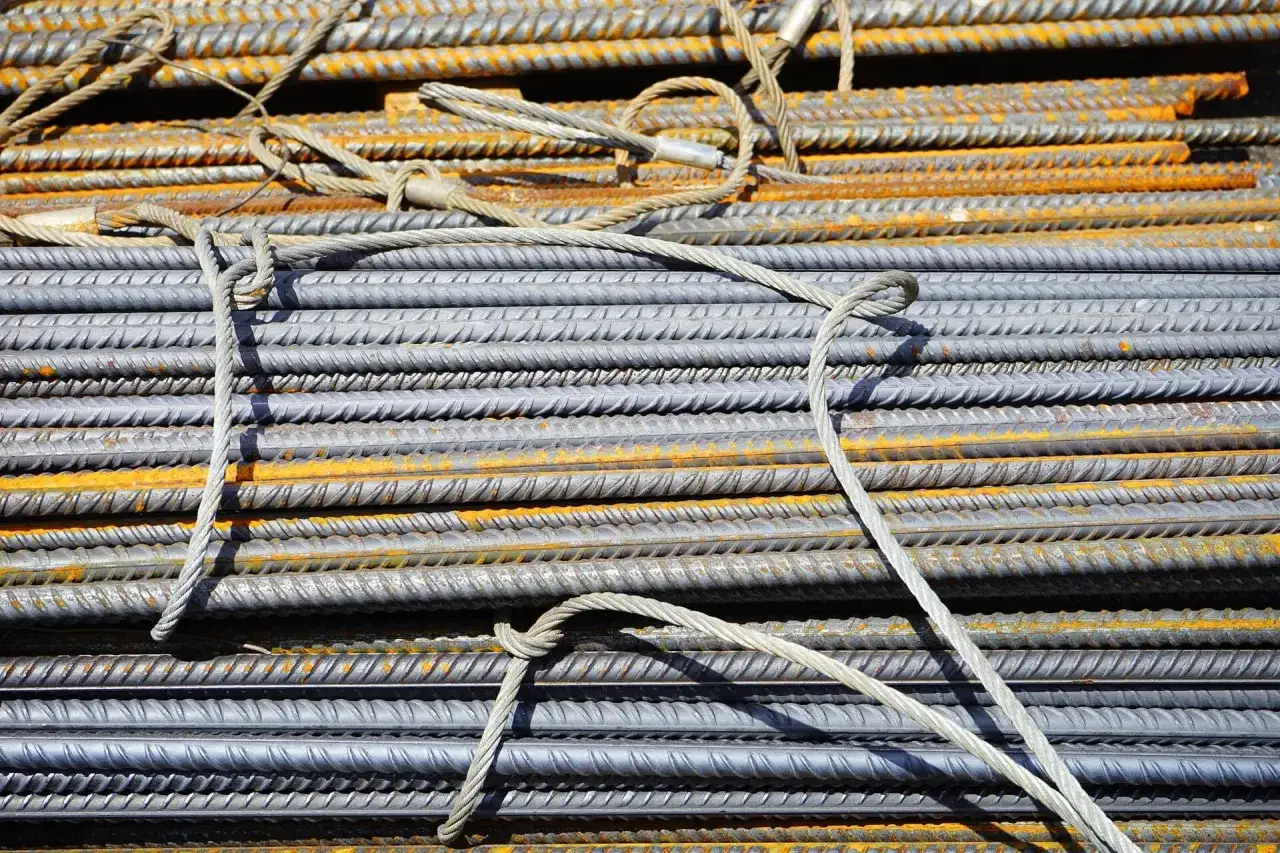

- Usuń z miejsca łączenia brud, tłuszcz, farbę, luźną rdzę i inne zanieczyszczenia, które pogarszają jakość spoiny.
- Dobierz WPS, czyli specyfikację technologii spawania, a przy robotach bardziej odpowiedzialnych także WPQR, czyli zapis kwalifikacji tej technologii.
- Kontroluj dopływ ciepła, bo strefa wpływu ciepła to fragment materiału, którego właściwości zmieniają się w pobliżu spoiny.
- Po wykonaniu połączenia przeprowadź kontrolę wizualną, a przy ważniejszych złączach także badania przewidziane w technologii.
Przy przebudowach i naprawach trzeba być jeszcze ostrożniejszym, bo istniejąca stal nie zawsze ma znany skład i nie zawsze nadaje się do spawania. W takich sytuacjach nie zakładam spawalności „na zdrowy rozsądek”, tylko sprawdzam ją na podstawie dokumentów i warunków technicznych. To drobiazg, który potrafi oszczędzić bardzo kosztownej pomyłki.
Jeżeli połączenie ma trafić do konstrukcji fundamentowej, kluczowe staje się też położenie prętów i miejsce spoiny. Niektóre detale da się zespawać, ale nie wolno potem dowolnie giąć tego samego fragmentu albo osłabiać otuliny. Z tego powodu technologia powinna być ustalona przed wykonaniem, a nie w trakcie montażu.
Gdzie spawanie przegrywa z wiązaniem, zakładem lub łącznikami
Nie każdą sytuację trzeba rozwiązywać przez spawanie. Czasem lepsze, tańsze i bezpieczniejsze będzie zwykłe wiązanie drutem, a czasem połączenie na zakład albo łącznik mechaniczny. W budownictwie decyzja powinna wynikać z funkcji złącza, dostępnego miejsca i wymagań projektu, a nie z przyzwyczajenia ekipy.
| Rozwiązanie | Zalety | Ograniczenia | Kiedy wybrać |
|---|---|---|---|
| Spawanie | Sztywne połączenie, szybka prefabrykacja, możliwość łączenia z elementami stalowymi | Wymaga stali spawalnej, kwalifikacji i kontroli technologii | Gdy projekt przewiduje złącze nośne albo potrzebna jest precyzja montażu |
| Wiązanie drutem | Tanie, szybkie, nie wprowadza ciepła do materiału | Nie zastępuje spoiny nośnej | Gdy trzeba tylko ustawić i utrzymać kosz przed betonowaniem |
| Zakład prętów | Proste, znane wykonawcom, dobrze opisane w projektowaniu żelbetu | Wymaga miejsca i odpowiedniej długości zakotwienia | Gdy konstrukcja ma typowe warunki pracy i nie ma potrzeby stosowania spoin |
| Łączniki mechaniczne | Przewidywalne, przydatne w ciasnych miejscach, dobre przy modernizacjach | Drobne elementy osprzętu podnoszą koszt i wymagają dokładnego doboru | Gdy nie ma miejsca na zakład albo projekt wymaga bardzo kontrolowanego połączenia |
Jeśli chodzi tylko o utrzymanie geometrii kosza podczas betonowania, wiązanie drutem zwykle wygrywa z punktu widzenia bezpieczeństwa i prostoty. Spawanie ma sens wtedy, gdy rzeczywiście daje przewagę konstrukcyjną albo technologicznie upraszcza prefabrykację, a nie wtedy, gdy ktoś chce skrócić montaż za wszelką cenę. Zostaje jeszcze ostatni, praktyczny etap: co sprawdzić, zanim zlecenie ruszy na plac budowy.
Co sprawdzić przed zleceniem spawania na budowie
Zanim ktoś odpali łuk, sprawdzam kilka rzeczy, bo to właśnie one decydują, czy połączenie będzie bezpieczne i zgodne z projektem. Na papierze wszystko zwykle wygląda lepiej niż na budowie, więc im wcześniej rozbijesz temat na konkretne punkty, tym mniej ryzykujesz.
- Czy projekt w ogóle dopuszcza spajanie tego konkretnego zbrojenia.
- Czy połączenie ma charakter nośny, czy tylko montażowy.
- Czy stal ma potwierdzoną spawalność i czy można ją identyfikować z dokumentów dostawy.
- Czy wykonawca ma przygotowaną technologię WPS i, jeśli trzeba, jej kwalifikację WPQR.
- Czy spawacz i osoba nadzorująca znają wymagania dla zbrojenia, a nie tylko ogólne spawanie stali.
- Czy miejsce spoiny nie koliduje z gięciem, zakotwieniem, otuliną betonową albo późniejszym montażem elementu.
- Czy przewidziano odbiór i kontrolę jakości złącza, a nie tylko „sprawdzenie wzrokowe z daleka”.
To nie jest biurokracja dla samej biurokracji. Każdy z tych punktów zamyka osobne ryzyko: od przegrzania pręta po błędne założenie, że złącze montażowe może nagle pracować jak nośne. W fundamentach i innych konstrukcjach żelbetowych najlepiej działa połączenie trzech rzeczy: zgodnego z projektem rozwiązania, stali o potwierdzonej spawalności i wykonania przez ekipę, która pracuje według jasnej technologii, a nie na wyczucie.
