W konstrukcjach fundamentowych najwięcej błędów powstaje nie przy samym wylewaniu betonu, tylko przy doborze i ustawieniu elementów kotwiących. W praktyce śruby fundamentowe trzeba dobrać inaczej dla hali stalowej, inaczej dla słupa ogrodzeniowego, a jeszcze inaczej dla maszyny, która generuje drgania. Poniżej rozpisuję, jakie są najważniejsze typy tych rozwiązań, gdzie sprawdzają się najlepiej i na co patrzę, zanim uznam połączenie za bezpieczne.
Najkrótsza droga do właściwego doboru kotwienia w fundamencie
- Najpierw rozdzielam kotwy osadzane w betonie od rozwiązań wkręcanych w grunt, bo to dwie różne technologie.
- Do ciężkich słupów i konstrukcji stalowych zwykle wybiera się pręty gwintowane, kotwy zagięte albo systemy tulejowe.
- W terenie zewnętrznym i przy dużej wilgotności ochronę antykorozyjną traktuję jako parametr równie ważny jak średnicę.
- Przy modernizacjach i doposażaniu istniejących obiektów duże znaczenie mają kotwy chemiczne, bo pozwalają montować element po wykonaniu betonu.
- O nośności decyduje nie tylko sama kotwa, ale też beton, głębokość zakotwienia, rozstaw i dokładność montażu.
Co właściwie kryje się pod kotwami fundamentowymi
Ja rozumiem ten temat szerzej niż tylko jako jeden typ śruby. W praktyce chodzi o elementy, które przenoszą obciążenia z konstrukcji na fundament albo na grunt i mają utrzymać całość w stabilnym położeniu mimo nacisku, wyrywania, ścinania czy drgań. To dlatego w jednym projekcie spotkasz pręt gwintowany zalany w betonie, w innym kotwę chemiczną, a w jeszcze innym rozwiązanie wkręcane w podłoże.
Najważniejszy podział robię od razu na dwa światy. Pierwszy to kotwy osadzane w fundamencie na etapie betonowania, typowe dla słupów stalowych, maszyn i cięższych konstrukcji. Drugi to systemy montowane po wykonaniu betonu albo wkręcane w grunt, które lepiej sprawdzają się przy modernizacjach, lekkich obiektach i tam, gdzie liczy się szybki montaż bez dużej ilości robót mokrych.
Ten rozdział jest ważny, bo od niego zależy wszystko dalej: sposób montażu, wymagany zapas nośności, tolerancja ustawienia i zakres błędów, na które można sobie pozwolić. Kiedy to uporządkuję, dużo łatwiej przejść do konkretnych typów i ich zastosowań.
Jak wyglądają najważniejsze rodzaje i czym się różnią
W praktyce najczęściej spotykam kilka grup elementów kotwiących. Każda ma trochę inne zalety, ale też inne ograniczenia, więc nie traktuję ich jak zamienników bez znaczenia.
| Typ rozwiązania | Gdzie sprawdza się najlepiej | Mocne strony | Ograniczenia |
|---|---|---|---|
| Pręt gwintowany osadzany w betonie | Hale, słupy stalowe, płyty podstawy, lekkie i średnie konstrukcje | Prosty detal, dobra dostępność, łatwa regulacja przez nakrętki | Wymaga bardzo dokładnego ustawienia przed betonowaniem |
| Kotwa L, J lub U | Konstrukcje narażone na wyrywanie, miejsca z większym zakotwieniem w betonie | Lepsze „zaczepienie” w masie betonu, większy opór na wysunięcie | Trudniej ją korygować po osadzeniu, dokładność szalunku ma duże znaczenie |
| Kotwa tulejowa lub z gwintem wewnętrznym | Prefabrykaty, trzewiki słupów, detale wymagające czystego, powtarzalnego montażu | Estetyczny i uporządkowany montaż, łatwiejsza wymiana elementu zewnętrznego | Wymaga dobrego projektu detalu i poprawnego osadzenia w betonie |

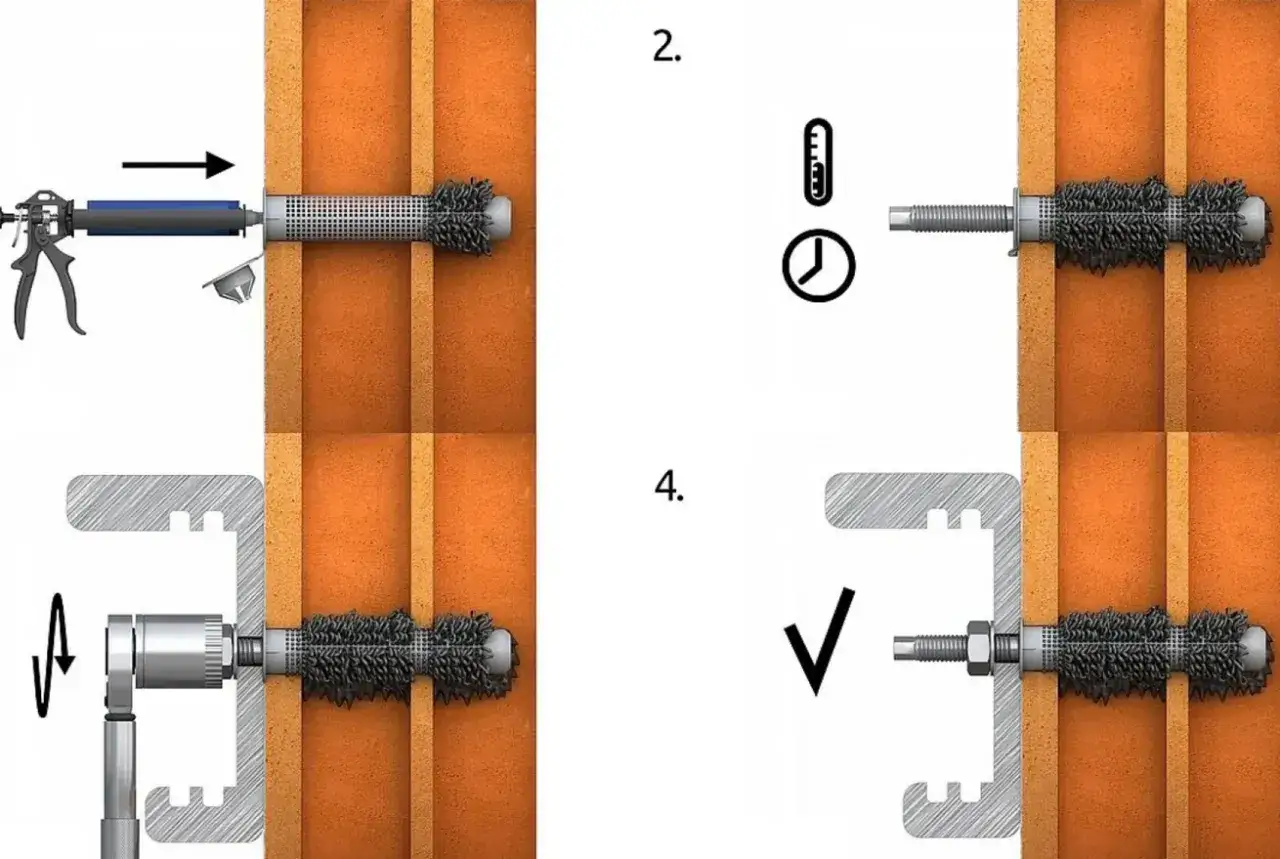

| Kotwa chemiczna | Modernizacje, dobudówki, istniejący beton, miejsca blisko krawędzi | Duża elastyczność montażu, wysoka nośność przy dobrze wykonanym otworze | Jest bardzo wrażliwa na czyszczenie otworu i warunki utwardzania |
| Kotwa mechaniczna | Szybkie mocowania w betonie, lekkie i średnie obciążenia | Sprawny montaż, brak żywicy, natychmiastowa praca po osadzeniu | Nie wszędzie daje taką swobodę jak chemia, szczególnie przy trudnych detalach |

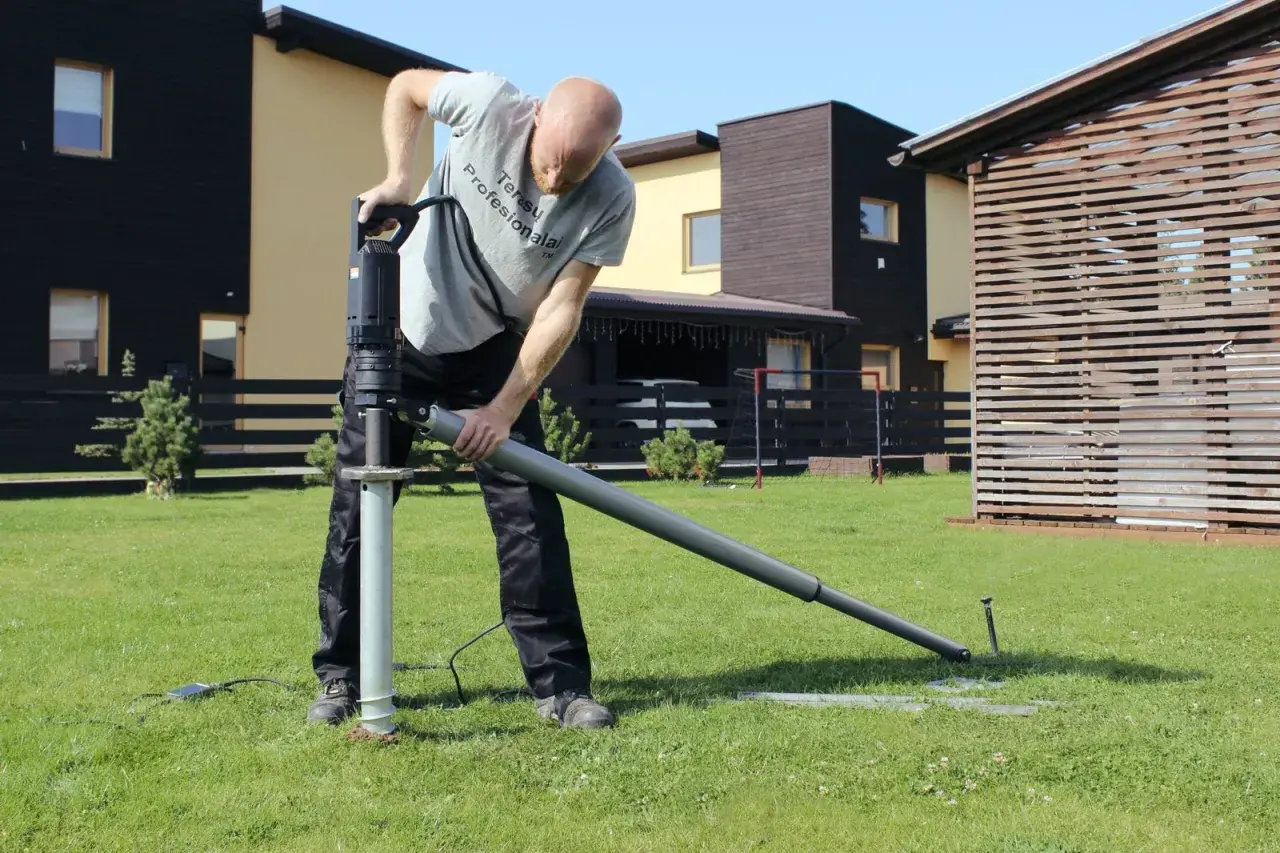

| Fundament śrubowy, czyli pal wkręcany w grunt | Tarasy, wiaty, małe obiekty, konstrukcje tymczasowe i lekkie | Szybki montaż, mniej betonu, mniejsza ingerencja w teren | Zależność od warunków gruntu i ograniczenia przy ciężkich, dynamicznych obciążeniach |
W konstrukcjach stalowych najczęściej krążę wokół zakresu M16-M36, bo to on najczęściej pokrywa realne potrzeby słupów, ram i maszyn. Przy lżejszych mocowaniach wystarcza M12-M16, a przy większych obciążeniach rosną też wymagania wobec klasy stali, sztywności płyty podstawy i jakości betonu. Sam rozmiar nie wygrywa projektu, jeśli reszta detalu jest rozrysowana byle jak.
W cięższych połączeniach pojawiają się też wyższe klasy wytrzymałości, na przykład 8.8 albo 10.9, ale nie traktuję tego jako skrótu myślowego. To tylko jeden z parametrów. Dopiero razem z nośnością betonu, długością zakotwienia i rozmieszczeniem śrub daje sensowny obraz całego połączenia.
Sam typ kotwy to jednak dopiero połowa decyzji. Druga połowa to miejsce, w którym ma pracować, i warunki, które będzie znosić przez lata.
Gdzie te elementy pracują najlepiej w praktyce
Najczęściej widzę je w kilku bardzo konkretnych miejscach, i to właśnie zastosowanie zwykle podpowiada właściwy wybór:
- Hale i wiaty stalowe, gdzie kotwy trzymają słupy w stopach fundamentowych i muszą przenieść zarówno nacisk pionowy, jak i siły od wiatru.
- Maszyny i urządzenia, gdzie znaczenie mają drgania, momenty skręcające i siły dynamiczne, a nie tylko statyczny ciężar.
- Zbiorniki, silosy i maszty, bo tutaj bardzo ważne są siły wywracające i odporność na wyrywanie.
- Ogrodzenia, bramy i balustrady, gdzie zwykle liczy się szybki montaż, odporność na korozję i poprawne ustawienie osi.
- Tarasy, pergole, wiaty i lekkie obiekty użytkowe, gdzie często lepiej sprawdza się fundament śrubowy niż klasyczny beton.
Im bardziej dynamiczne obciążenie, tym bardziej pilnuję nie tylko samego przekroju, ale też odległości od krawędzi, jakości podłoża i odporności na wyrywanie. To właśnie w tych miejscach najłatwiej zaniżyć bezpieczeństwo przez zbyt optymistyczny dobór. Kiedy już wiem, gdzie element ma pracować, mogę dobrać go sensownie do obciążenia i warunków gruntu.
Jak dobrać kotwienie do obciążenia, gruntu i warunków pracy
Na etapie doboru nie zaczynam od średnicy, tylko od tego, co dokładnie ma zostać przeniesione. Inaczej projektuje się połączenie pracujące głównie na ściskanie, inaczej układ narażony na wyrywanie, a jeszcze inaczej konstrukcję z dużym momentem wywracającym. Siła wyrywająca to po prostu obciążenie próbujące wysunąć kotwę z betonu. Moment wywracający to z kolei tendencja całego obiektu do przechyłu lub obrotu wokół podstawy.
| Kryterium | Na co patrzę | Co zwykle wybieram |
|---|---|---|
| Rodzaj obciążenia | Pionowe, poziome, wyrywające, dynamiczne | Przy większym ryzyku wyrywania wybieram rozwiązania z lepszym zakotwieniem i większym zapasem nośności |
| Warunki gruntu | Nośność, wilgotność, jednorodność, poziom wody | W słabym lub zmiennym gruncie częściej rozważam fundament śrubowy albo rozwiązanie wymagające lepszego rozpoznania podłoża |
| Środowisko pracy | Wilgoć, sól, chemia, ekspozycja zewnętrzna | Na zewnątrz ocynk ogniowy, a w trudniejszych warunkach stal nierdzewna lub lepsza ochrona powierzchni |
| Możliwość regulacji | Czy montaż musi „dograć się” na budowie | Przy dużej potrzebie korekty wybieram elementy z większą tolerancją montażową, na przykład systemy tulejowe albo chemiczne |
| Planowany demontaż | Czy konstrukcja ma być stała czy czasowa | Do obiektów tymczasowych lub mobilnych lepiej pasują rozwiązania łatwiejsze do demontażu |
Na tym etapie zwracam też uwagę na ochronę antykorozyjną. Ocynk ogniowy sprawdza się w typowych warunkach zewnętrznych, a stal nierdzewna ma sens w bardziej agresywnym środowisku, na przykład przy dużej wilgotności, solach albo chemii. Nie dobieram jej wyłącznie pod estetykę, bo w fundamentach liczy się trwałość, a nie tylko wygląd świeżego montażu.
Jeżeli projekt wymaga montażu do istniejącego betonu, często wygrywa kotwa chemiczna. Jeśli natomiast robię nowy fundament i mogę wszystko rozstawić wcześniej, rozwiązania osadzane przed betonowaniem są zwykle prostsze, tańsze i bardziej przewidywalne. Na budowie teoria zwykle przegrywa dopiero wtedy, gdy ktoś lekceważy montaż.
Jak przebiega montaż i gdzie najłatwiej popełnić błąd
Dobry montaż zaczyna się od szablonu. To rama lub płyta montażowa, która trzyma kotwy w odpowiednim rozstawie i wysokości, zanim beton zwiąże. Bez niej nawet poprawnie dobrany element może potem nie pasować do słupa, płyty podstawy albo maszyny.
- Wyznaczam osie, rozstaw i wysokość wystawania elementów jeszcze przed betonowaniem.
- Zabezpieczam gwinty, żeby nie zabrudził ich beton ani mleczko cementowe.
- Kontroluję pion i odległość od krawędzi, bo później nie ma już miejsca na łatwe poprawki.
- Po związaniu betonu sprawdzam położenie, poziom i zgodność z dokumentacją montażową.
- Dokręcam nakrętki z odpowiednim momentem dokręcania, czyli z siłą zalecaną w projekcie lub instrukcji systemu, a nie „na wyczucie”.
Najczęstsze błędy są banalne, ale właśnie dlatego kosztowne. Najbardziej psują efekt: brak szablonu, zbyt małe zakotwienie, za mały odstęp od krawędzi, pośpiech przy montażu i zignorowanie czasu dojrzewania betonu. Pełną wytrzymałość beton zwykle osiąga po około 28 dniach, ale harmonogram montażu zawsze trzeba brać z projektu i technologii konkretnej mieszanki, a nie z przyzwyczajenia ekipy.
Jeśli miałbym wskazać jedną rzecz, którą początkujący najczęściej bagatelizują, to nie jest nią sam materiał kotwy, tylko dokładność. Kilka milimetrów błędu przy słupie stalowym potrafi wygenerować niepotrzebne naprężenia, a w maszynie dać później wibracje albo trudny do usunięcia luz. To właśnie detal odróżnia poprawny fundament od takiego, który będzie wymagał poprawek.
Na co zwracam uwagę, zanim zamówię kotwy do fundamentu
Przed zamówieniem zawsze sprawdzam pięć rzeczy: obciążenie, typ konstrukcji, warunki środowiskowe, możliwość montażu i wymagany poziom regulacji. Jeśli tych danych nie ma, dobór robi się zgadywaniem, a w fundamentach zgadywanie prawie zawsze kończy się dopłatami albo poprawkami.
- Czy mam projekt statyczny z jasno opisanym obciążeniem i rozstawem osi?
- Czy fundament będzie nowy, czy pracuję na istniejącym betonie?
- Czy konstrukcja ma pracować spokojnie, czy będzie narażona na drgania i siły dynamiczne?
- Czy środowisko wymaga lepszej ochrony antykorozyjnej niż zwykły stalowy detal?
- Czy montaż musi pozwalać na późniejszą korektę położenia?
Jeżeli te pytania mam uporządkowane, dobór przestaje być przypadkowy. W dobrze zaprojektowanym fundamencie kotwienie nie jest dodatkiem do konstrukcji, tylko jej częścią, od której zaczyna się cała stabilność. I właśnie tak patrzę na ten temat, gdy opisuję go z perspektywy praktyki, a nie katalogu.
