W dobrze złożonym układzie nadmuchowym liczy się nie tylko sam wentylator, ale też to, jak pracuje klapka na jego wylocie. Prawidłowe ustawienie odważnika klapki wentylatora decyduje o tym, czy powietrze trafia do paleniska wtedy, kiedy trzeba, oraz czy po wyłączeniu nadmuchu układ nie łapie niekontrolowanego ciągu. Poniżej pokazuję prosty montaż, bezpieczną regulację i kilka objawów, które od razu mówią, że coś jest ustawione źle.
Najważniejsze zasady, które warto mieć pod ręką
- Ciężarek ma zapobiegać samoczynnemu otwieraniu klapki, ale nie może blokować jej pracy przy nadmuchu.
- Regulację robię małymi krokami, zwykle po 2-3 mm, zamiast przestawiać wszystko naraz.
- Przed ustawianiem sprawdzam czystość osi, luz klapki i szczelność montażu.
- Jeśli klapka nadal otwiera się po wyłączeniu wentylatora, winny bywa też zbyt silny ciąg albo zabrudzenie układu.
- Po regulacji testuję kilka pełnych cykli start-stop, bo dopiero wtedy widać realny efekt.

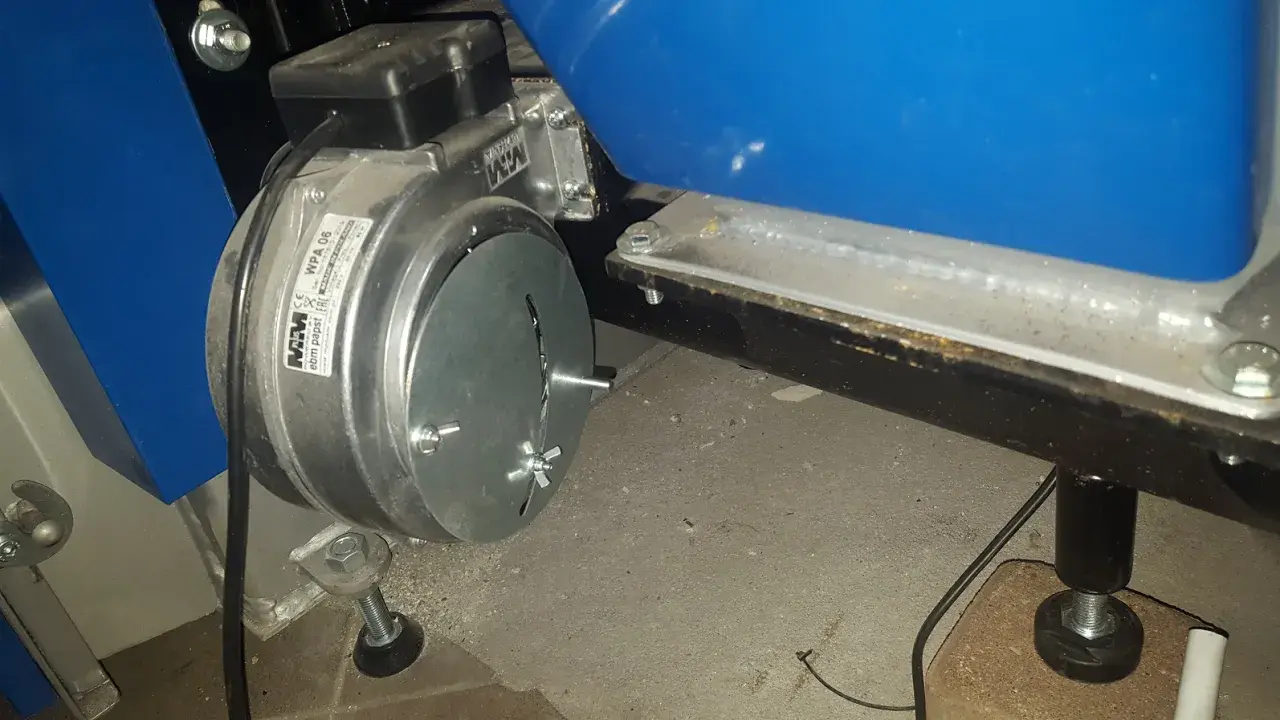

Jak działa klapka z przeciwwagą i po co ją reguluję
Ta klapka nie ma działać na sztywno. Jej zadanie jest proste: przy wyłączonym nadmuchu ma się domknąć, żeby ciąg kominowy nie przepychał powietrza do paleniska, a przy pracy wentylatora ma otwierać się płynnie i bez szarpania. Zbyt lekka przeciwwaga powoduje samoczynne uchylanie, a zbyt ciężka robi z klapki korek i zabiera spalaniu powietrze.
W układach z automatyką sterującą klapka często współpracuje z elektroniką, ale mechanika nadal musi być ustawiona poprawnie. Ja patrzę na to tak: sterownik steruje pracą urządzenia, a odważnik pilnuje, żeby sam element zamykający zachowywał się przewidywalnie. Jeśli po wyłączeniu nadmuchu klapka sama się otwiera, to nie jest drobiazg, tylko sygnał, że układ zaczyna pracować poza bezpiecznym zakresem.
Zanim przejdę do regulacji, zawsze sprawdzam jeszcze jedną rzecz: czy problem naprawdę dotyczy przeciwwagi, czy raczej zabrudzenia, złego montażu albo zbyt mocnego ciągu. To zwykle oszczędza najwięcej czasu.
Jak przygotować montaż, żeby regulacja miała sens
Najwięcej błędów widzę nie przy samej regulacji, tylko wcześniej, na etapie montażu. Jeśli klapka ociera o obudowę, zawias jest zabrudzony albo korpus siedzi krzywo, nawet dobrze ustawiony ciężarek nie da dobrego efektu. Dlatego najpierw robię prosty przegląd mechaniczny, a dopiero potem ruszam odważnik.
| Co sprawdzam | Na co patrzę | Dlaczego to ważne |
|---|---|---|
| Oś i zawias klapki | Czy nie ma oporu, rdzy, pyłu albo ocierania | Nawet dobra przeciwwaga nie skompensuje tarcia |
| Pozycję montażową | Czy element siedzi zgodnie z instrukcją i kierunkiem przepływu | Odwrócony montaż zmienia zachowanie całego układu |
| Szczelność połączeń | Czy nie ma fałszywego powietrza wokół korpusu | Układ może wtedy dmuchać nierówno i mylić regulację |
| Dostęp do regulacji | Czy ciężarek da się przestawiać bez rozbierania połowy kotłowni | Bez dostępu każda korekta trwa za długo i bywa odkładana |
Ja zwykle robię też szybki test ręczny: klapka ma poruszać się lekko, bez zacięć, ale nie może opadać pod własnym ciężarem jak luźny element. Jeśli już na tym etapie coś haczy, regulacji jeszcze nie zaczynam. Najpierw czyszczę i poprawiam montaż, a dopiero potem przechodzę do ustawienia przeciwwagi.
Jak ustawić odważnik po montażu krok po kroku
Regulację zaczynam od wyłączenia zasilania i odczekania, aż kocioł i wentylator ostygną. To nie jest moment na pośpiech. Potem ustawiam ciężarek w pozycji wyjściowej, najlepiej takiej, którą przewidział producent, a jeśli nie ma jednoznacznej wskazówki, zaczynam od ustawienia pośredniego, nie skrajnego.
- Sprawdzam, czy klapka otwiera się swobodnie ręką i czy po puszczeniu wraca do pozycji domkniętej.
- Uruchamiam wentylator na najniższym stabilnym biegu i obserwuję ruch klapki.
- Patrzę, czy otwarcie jest płynne, bez szarpnięć i bez opóźnienia.
- Po wyłączeniu nadmuchu kontroluję, czy klapka zamyka się sama i nie pozostaje uchylona.
- Jeśli mimo wyłączonego wentylatora klapka nadal się otwiera, odsuwam ciężarek od osi o 2-3 mm.
- Jeśli klapka otwiera się zbyt ciężko albo prawie w ogóle nie reaguje na nadmuch, koryguję przeciwwagę w stronę mniejszego oporu.
- Po każdej zmianie robię 2-3 pełne cykle start-stop i dopiero wtedy oceniam efekt.
W praktyce działa tu jedna zasada: nie próbuję ustawić wszystkiego jednym ruchem. Mała korekta potrafi zmienić zachowanie układu bardziej niż duże przestawienie, a zbyt agresywna regulacja tylko maskuje prawdziwy problem. Jeśli układ ma sterownik z regulacją nadmuchu, nie mylę tej funkcji z ustawieniem ciężarka, bo to dwa różne mechanizmy, które rozwiązują inne zadania.
Przy okazji zwracam uwagę na objawy pośrednie. Jeżeli po regulacji spalanie robi się nierówne, a temperatura kotła zachowuje się skokowo, to znak, że klapka albo nie domyka się poprawnie, albo otwiera się za późno. Wtedy wracam o krok i sprawdzam ustawienie jeszcze raz.
Najczęstsze błędy przy regulacji i co oznaczają w praktyce
Najbardziej kosztowne pomyłki są zwykle banalne. Ktoś przestawia odważnik na oko, nie czyści zawiasu, a potem dziwi się, że wentylator pracuje, a kocioł zachowuje się nieprzewidywalnie. W takich układach niewielki błąd potrafi od razu odbić się na spalaniu i bezpieczeństwie.
| Objaw | Najbardziej prawdopodobna przyczyna | Co robię |
|---|---|---|
| Klapka otwiera się sama po wyłączeniu nadmuchu | Ciężarek jest za lekki albo ustawiony zbyt blisko osi, czasem działa też zbyt mocny ciąg | Odsuwam przeciwwagę o 2-3 mm i sprawdzam układ ponownie |
| Wentylator pracuje, a paliwo spala się słabo | Ciężarek jest za ciężki albo klapka ociera o obudowę | Czyszczę mechanikę, potem zmniejszam opór otwarcia |
| Temperatura kotła rośnie mimo wyłączonego nadmuchu | Klapka nie domyka się szczelnie | Sprawdzam domknięcie, szczelność i ewentualne zabrudzenie osi |
| Układ reaguje skokowo, bez płynności | Tarcie, osad albo krzywe osadzenie korpusu | Wrócę do montażu, a nie do samej regulacji |
Jest jeszcze jeden częsty błąd: mylenie problemu przeciwwagi z błędami po stronie wentylatora. Jeśli nadmuch jest za słaby dla danego kotła, sama klapka nie uratuje sytuacji. Wtedy trzeba sprawdzić cały zestaw, a nie tylko ciężarek.
Co jeszcze sprawdzić, gdy klapka nadal żyje własnym życiem
Jeśli po czyszczeniu i kilku korektach problem nie znika, zwykle patrzę szerzej niż tylko na sam odważnik. Przyczyną może być zbyt mocny ciąg kominowy, zużyty zawias, wygięta klapka, zabrudzony kanał powietrzny albo nieprawidłowe nastawy sterownika. Tego nie da się naprawić jednym ruchem śruby.
- Sprawdzam, czy wentylator ma odpowiednią wydajność do mocy kotła.
- Oglądam klapkę pod kątem wygięcia, luzu i śladów ocierania.
- Czyszczę wnętrze obudowy, bo osad i pył potrafią zmienić zachowanie całego mechanizmu.
- Patrzę, czy ciąg kominowy nie jest po prostu zbyt silny jak na ten układ.
- Weryfikuję nastawy sterownika, zwłaszcza jeśli układ ma automatyczne sterowanie nadmuchem.
Dobrze ustawiony ciężarek nie rozwiąże wszystkich problemów, ale od razu stabilizuje pracę nadmuchu i ogranicza ryzyko cofki oraz przegrzewania po wyłączeniu wentylatora. Jeśli po czyszczeniu i kilku korektach dalej widzę ten sam objaw, przestaję regulować na ślepo i sprawdzam cały układ, od wentylatora po komin.
W praktyce wracam do tej regulacji także po sezonie, bo sadza, kurz i zwykłe zużycie zmieniają zachowanie klapki szybciej, niż wielu osobom się wydaje. Krótki przegląd przed uruchomieniem instalacji zwykle wystarcza, żeby uniknąć późniejszych nerwowych poprawek i niepotrzebnego przegrzewania kotła.
