Wiązar dachowy decyduje o tym, czy dach będzie sztywny, przewidywalny w pracy i dobrze dopasowany do pokrycia. Od jego układu zależą nie tylko obciążenia przenoszone na ściany, ale też to, ile miejsca zostanie pod połacią, jak szybko przebiegnie montaż i czy konstrukcja poradzi sobie z ciężarem śniegu oraz wiatru. W tym tekście rozkładam temat na czynniki pierwsze: od budowy wiązara, przez jego współpracę z pokryciem, aż po rzeczy, które trzeba ustalić jeszcze przed zamówieniem projektu.
Najkrócej, wiązar dachowy porządkuje nośność całego dachu
- Wiązar to nośna kratownica dachu złożona z pasów, słupków, krzyżulców i połączeń w węzłach.
- Jego główna rola to bezpieczne przekazanie ciężaru pokrycia, śniegu i wiatru na ściany nośne.
- Najlepiej sprawdza się w prostych dachach dwuspadowych i przy poddaszu nieużytkowym.
- Rodzaj pokrycia ma znaczenie, bo zmienia obciążenie i wymagania wobec konstrukcji.
- Najwięcej błędów wynika z pośpiechu, słabych stężeń i niedopasowania projektu do funkcji poddasza.
Czym jest wiązar dachowy i z czego się składa

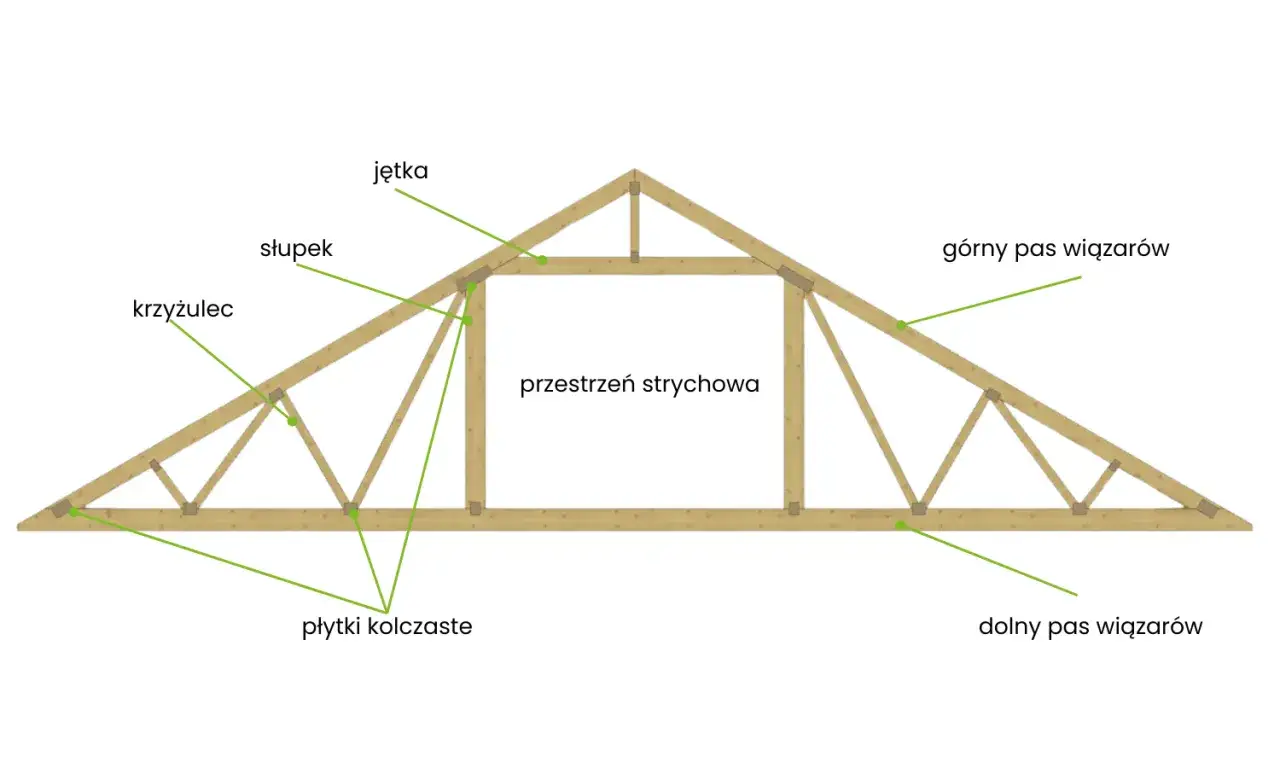

Wiązar dachowy to nośny element dachu, który pracuje jak uporządkowana kratownica. W najprostszej wersji składa się z pasa górnego, pasa dolnego, słupków i krzyżulców, a każdy z tych elementów ma przypisaną rolę w przenoszeniu sił. Jedne części pracują głównie na ściskanie, inne na rozciąganie, a węzły spinają wszystko w jedną całość. Ja patrzę na taki układ przede wszystkim jak na drogę, którą ma przejść obciążenie, a dopiero później jak na drewnianą konstrukcję.
W prefabrykowanych rozwiązaniach duże znaczenie mają też połączenia. Płytki kolczaste, czyli stalowe łączniki wciskane w drewno w miejscach styku elementów, pozwalają uzyskać powtarzalne i precyzyjne węzły. Do tego dochodzą murłaty, stężenia i elementy usztywniające połacie, bo sam wiązar bez właściwego spięcia nie tworzy jeszcze stabilnego dachu.
To właśnie ta logika konstrukcyjna decyduje o tym, czy dach będzie działał jako jeden spójny układ, czy tylko jako zbiór osobnych elementów. Dalej kluczowe staje się już to, jak te siły schodzą na ściany i co najbardziej wpływa na ich rozkład.
Jak wiązar przenosi ciężar dachu na ściany
Droga obciążenia jest w gruncie rzeczy prosta, ale tylko wtedy, gdy konstrukcja została dobrze zaprojektowana. Ciężar pokrycia dachowego, łat, izolacji i dodatkowych warstw trafia do wiązara, a ten przekazuje go dalej do murłat i ścian nośnych. Murłata, czyli pozioma belka układana na murze, ma w typowych rozwiązaniach około 10×10 do 15×15 cm i pełni rolę elementu rozkładającego nacisk na ścianę.
- ciężar własny pokrycia, warstw podkładowych i konstrukcji pomocniczych,
- śnieg zalegający na połaci, szczególnie przy mniejszym spadku dachu,
- wiatr, który działa zarówno dociskająco, jak i podrywająco,
- obciążenia związane z instalacjami, serwisem i ewentualną fotowoltaiką.
W praktyce najczęściej słabym punktem nie jest samo drewno, tylko stężenia i zakotwienie. Jeśli dach nie jest usztywniony wzdłużnie, może pracować zbyt swobodnie, nawet gdy na papierze przekroje wyglądają poprawnie. Kiedy widzę źle spiętą konstrukcję, zwykle problem zaczyna się nie w materiale, ale w niedopracowanej logice połączeń. Mając to w głowie, łatwiej ocenić, kiedy konkretny układ wiązara ma sens, a kiedy lepiej szukać innego rozwiązania.
Jakie układy wiązarów spotyka się najczęściej
Nie każdy wiązar sprawdza się w tej samej bryle budynku. Inaczej projektuje się dach nad halą, inaczej nad domem z nieużytkowym strychem, a jeszcze inaczej wtedy, gdy poddasze ma być częścią strefy mieszkalnej. W praktyce najczęściej spotykam układy, które da się dobrać do konkretnej funkcji, zamiast próbować dopasować funkcję do gotowej konstrukcji.
| Typ układu | Gdzie się sprawdza | Co daje | Na czym polega ograniczenie |
|---|---|---|---|
| Wiązar kratowy | Hale, budynki usługowe, domy z poddaszem nieużytkowym, proste dachy dwuspadowe o małym kącie | Duża sztywność, szybki montaż, dobra praca przy większych rozpiętościach | Ogranicza swobodę aranżacji przestrzeni pod dachem |
| Wiązar jętkowy | Budynki, w których potrzebna jest większa przestrzeń w środku niż w układzie kratowym | Lepsze wykorzystanie poddasza i większa elastyczność układu | Wymaga dokładniejszego projektu i nie pasuje do każdej bryły |
| Układ projektowany pod poddasze użytkowe | Domy, w których dach ma być częścią programu mieszkalnego | Da się połączyć nośność z realną funkcją wnętrza | Jest bardziej wrażliwy na błędy projektowe, kolizje i późniejsze zmiany |
Najprostsza reguła brzmi tak: im prostsza bryła i mniej załamań, tym większy sens ma układ kratowy. Gdy pojawiają się lukarny, otwarte strefy nad salonem albo schody prowadzące na użytkowe poddasze, konstrukcja zaczyna wymagać podejścia szytego na miarę. I właśnie wtedy naturalnie pojawia się porównanie z klasyczną więźbą.
Wiązar prefabrykowany a tradycyjna więźba
To nie jest tylko różnica w sposobie wykonania. Prefabrykowany wiązar powstaje jako gotowy, powtarzalny element, a tradycyjna więźba składa się na miejscu z większej liczby osobnych części. W klasycznym układzie spotyka się na przykład krokwie o przekroju 7×14 cm lub 8×16 cm i rozstawie 0,8–1,2 m, co dobrze pokazuje, że mamy tu inną filozofię pracy konstrukcji niż w kratownicy dachowej.
| Kryterium | Wiązar prefabrykowany | Tradycyjna więźba |
|---|---|---|
| Czas montażu | Zwykle krótszy, bo elementy przyjeżdżają gotowe | Dłuższy, bo więcej pracy wykonuje się na budowie |
| Elastyczność projektu | Mniejsza po rozpoczęciu produkcji | Większa możliwość dopasowania w trakcie robót |
| Poddasze | Najlepszy przy nieużytkowym poddaszu lub układzie zaprojektowanym od początku pod przestrzeń mieszkalną | Łatwiej zbudować układ bardziej złożony i przestrzenny |
| Ryzyko zmian | Każda późna zmiana bywa kosztowna | Łatwiej reagować na poprawki w trakcie budowy |
Nie twierdzę, że prefabrykacja wygrywa zawsze. Wygrywa na prostych dachach, gdzie liczą się tempo, przewidywalność i ograniczenie robót na placu budowy. Tradycyjna więźba bywa rozsądniejsza, gdy dach jest łamany, ma lukarny albo inwestor chce większej swobody w kształtowaniu wnętrza. Następny krok to już spojrzenie na pokrycie, bo ono potrafi mocno zmienić wymagania wobec całej konstrukcji.
Jak pokrycie dachowe zmienia wymagania wobec wiązara
Pokrycie dachowe nie jest tylko warstwą estetyczną. Jego masa, sposób mocowania i wymagany spadek wpływają na to, jak ma pracować konstrukcja. Cięższa dachówka ceramiczna albo betonowa zwykle wymaga większej uwagi projektowej niż lekka blachodachówka, a przy dachach o małym nachyleniu trzeba szczególnie pilnować szczelności i wentylacji.
- ciężar stały pokrycia i warstw podkładowych,
- dobór łat, kontrłat i akcesoriów systemowych,
- odporność na podrywanie połaci przez wiatr,
- kolizje z oknami dachowymi, kominami i panelami PV,
- współpraca dachu z izolacją oraz przestrzenią wentylacyjną.
W praktyce nie chodzi o to, by z góry uznać jedno pokrycie za lepsze. Chodzi o to, by konstrukcja, spadek i materiał wykończeniowy były policzone jako jeden system. Najczęstszy błąd, który widzę, polega na tym, że inwestor wybiera dachówkę, blachę albo fotowoltaikę dopiero po zamknięciu projektu konstrukcyjnego. To właśnie wtedy zaczynają się kosztowne korekty, których można było uniknąć na etapie planowania.
Co trzeba ustalić zanim konstrukcja trafi do produkcji
Ja zawsze zaczynam od pytania, co ma się dziać pod dachem za 5 lub 10 lat. Jeśli dziś planujesz strych, a jutro chcesz tam sypialnię, projekt trzeba zrobić od razu pod poddasze użytkowe. Jeśli z kolei dach ma być prosty i lekki, nie ma sensu zamawiać układu, który tylko komplikuje montaż i podnosi ryzyko błędów.
- rozpiętość między ścianami nośnymi,
- kąt nachylenia połaci,
- rodzaj i ciężar pokrycia dachowego,
- czy poddasze ma być użytkowe czy nieużytkowe,
- lokalizacja okien dachowych, kominów i wyłazu,
- planowane instalacje, w tym fotowoltaika, rekuperacja i klimatyzacja,
- lokalne obciążenia śniegiem i wiatrem,
- możliwość dostarczenia i bezpiecznego montażu gotowych elementów.
Największy błąd to zmiana założeń po rozpoczęciu produkcji. Gdy te dane są kompletne, montaż staje się przewidywalny, a dach nie wymusza poprawek w połowie budowy. I właśnie dlatego warto zamknąć decyzję o konstrukcji jeszcze przed wyborem ostatecznego pokrycia.
Co daje dobrze dobrany wiązar jeszcze zanim położysz pokrycie
Dobrze zaprojektowany dach daje więcej niż samą nośność. Ułatwia pracę dekarzowi, upraszcza docieplenie, ogranicza liczbę przeróbek i zmniejsza ryzyko, że w trakcie robót pojawią się niespodziewane kolizje z instalacjami. W praktyce to właśnie na etapie konstrukcji rozstrzyga się, czy dach będzie tylko poprawny, czy naprawdę wygodny w realizacji i późniejszym użytkowaniu.
Jeśli miałbym sprowadzić ten temat do jednej zasady, powiedziałbym tak: prosty dach i nieużytkowe poddasze lubią układ kratowy, a bardziej złożona bryła wymaga projektu dopasowanego do funkcji budynku. Wiązar nie jest dodatkiem do dachu, ale jego szkieletem, więc im wcześniej uwzględnisz go razem z pokryciem, tym mniej niespodzianek pojawi się na budowie i tym łatwiej zbudujesz dach, który naprawdę pracuje tak, jak trzeba.
