Dobrze wykonany wieniec pod murłatę decyduje o tym, czy dach będzie stabilny, równy i bezpiecznie przeniesie obciążenia na ściany. To właśnie zbrojenie wieńca pod murłatę, poprawne osadzenie kotew, izolacja drewna od betonu i ciągłość zbrojenia w narożach najczęściej odróżniają detal pewny od takiego, który po kilku sezonach zaczyna sprawiać kłopoty. W tym tekście rozkładam temat na praktyczne elementy: od układu stali, przez kolejność prac, po błędy, które widzę na budowach najczęściej.
Najważniejsze są stal, kotwy i ciągłość detalu
- Wieniec nie służy tylko jako podkład pod murłatę, ale spina ściany i usztywnia cały budynek.
- Najczęściej spotyka się układ z czterema prętami podłużnymi i strzemionami co 20-25 cm, ale ostatecznie decyduje projekt konstrukcyjny.

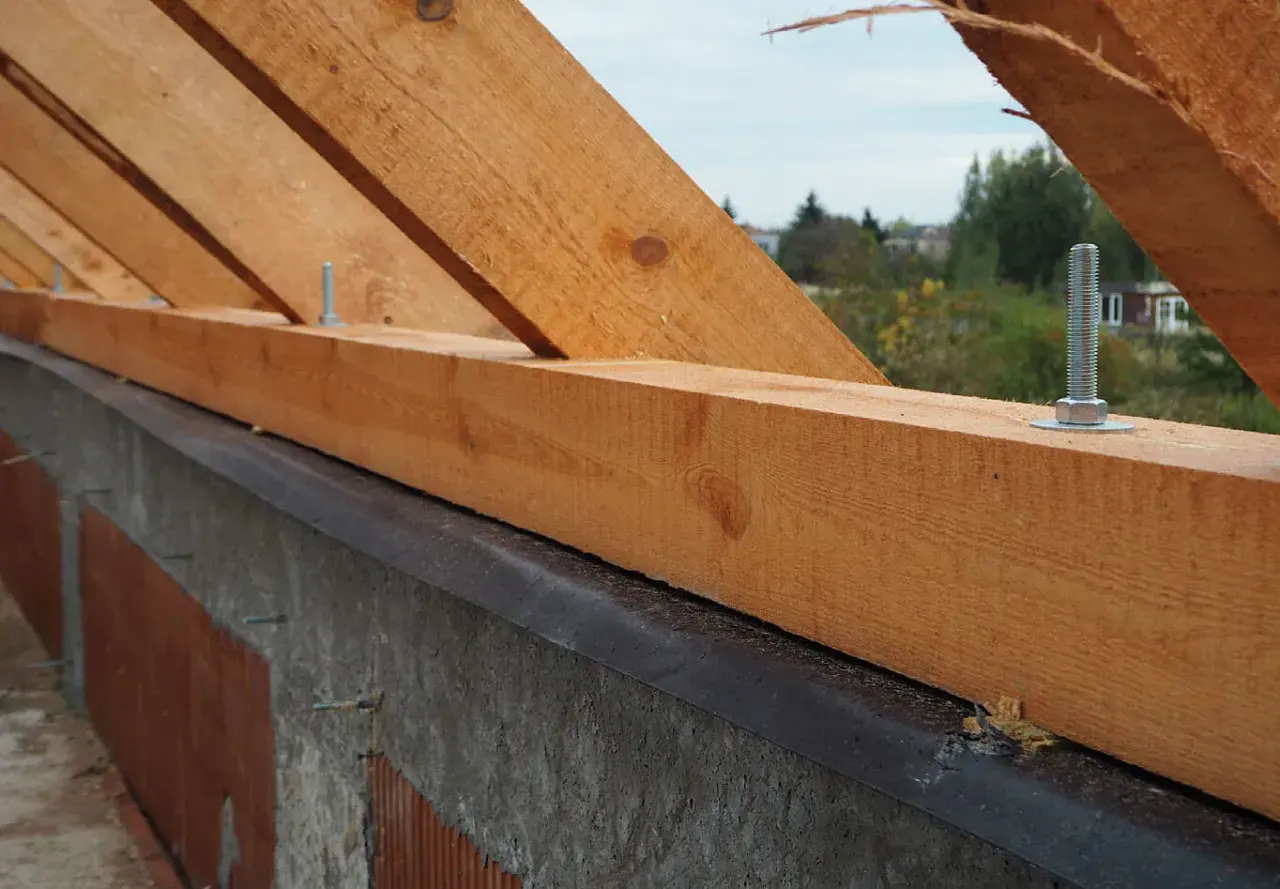

- Murłatę mocuje się kotwami osadzonymi w wieńcu, zwykle w rozstawie około 0,8-1,2 m, z zagęszczeniem przy narożach i łączeniach.
- Między betonem a drewnem powinna znaleźć się izolacja przeciwwilgociowa, najczęściej z papy lub innej przekładki o podobnej funkcji.
- Najwięcej problemów powodują źle rozmieszczone kotwy, przerwane zbrojenie w narożach i brak kontroli poziomu przed betonowaniem.
Czym jest wieniec pod murłatę i po co się go robi
Wieniec to żelbetowy pas prowadzony po obwodzie ścian nośnych. Jego zadanie jest proste do opisania, ale ważne w skutkach: ma spiąć mur, wyrównać podłoże pod murłatę i przejąć część sił od więźby, zwłaszcza wtedy, gdy dach pracuje pod wpływem wiatru albo nierównomiernego obciążenia śniegiem. Ja traktuję ten element jako część całego układu konstrukcyjnego, a nie jako wygodne miejsce do przykręcenia drewna.
Jeżeli wieniec jest zrobiony byle jak, problem zwykle nie pojawia się od razu. Na początku wszystko wygląda poprawnie: murłata leży, dach stoi, ekipa schodzi z budowy. Kłopoty wychodzą później, kiedy w grę wchodzi odkształcanie, pękanie tynków, nieszczelności przy połaci albo osłabione zakotwienie w czasie silniejszego wiatru. Dlatego przy tym detalu liczy się nie tylko sam beton, ale też geometria, ciągłość i zgodność z projektem.
Przeczytaj również: Dach bez podbitki - Kiedy to ma sens i jak uniknąć błędów?
Kiedy detal wymaga większej uwagi
Największą ostrożność zachowuję przy dachach cięższych, przy wysokiej ściance kolankowej, przy większych rozpiętościach i tam, gdzie geometria połaci jest bardziej skomplikowana niż zwykły dach dwuspadowy. Im wyżej leży oparcie więźby i im większa jest dźwignia działająca na murłatę, tym ważniejsze stają się sztywność wieńca i dokładność kotwienia. W praktyce to właśnie na takim etapie wychodzi, czy projekt i wykonanie grają ze sobą, czy tylko wyglądają poprawnie na papierze.
To prowadzi do najważniejszego pytania: jak taki detal powinien wyglądać w praktyce, żeby rzeczywiście spełniał swoją funkcję.
Jak wygląda poprawny układ stali i kotew
Najczęściej spotykany układ opiera się na czterech prętach podłużnych połączonych strzemionami. To dobry punkt wyjścia dla typowego domu jednorodzinnego, ale nie traktuję go jak uniwersalnej recepty. Ostateczny wymiar wieńca, średnice prętów i rozstaw kotew powinny wynikać z projektu konstrukcyjnego, bo inne będą przy prostej ścianie nośnej, inne przy ściance kolankowej, a jeszcze inne przy dachu o większym ciężarze pokrycia.
| Element | Typowe rozwiązanie | Po co jest potrzebny | Najczęstszy błąd |
|---|---|---|---|
| Pręty podłużne | Zwykle 4 sztuki, często fi 12 lub fi 14 | Przenoszą rozciąganie i spinają wieniec w jeden element | Zbyt mała ilość stali albo przerwy w narożach |
| Strzemiona | Najczęściej fi 6 co 20-25 cm | Utrzymują geometrię zbrojenia i stabilizują cały kosz | Za duży rozstaw, luźne wiązanie, brak dystansu od szalunku |
| Kotwy murłaty | Zazwyczaj co około 0,8-1,2 m, gęściej przy narożach i łączeniach | Chronią murłatę przed przesunięciem i oderwaniem od wieńca | Rozstaw ustalony "na oko" po zalaniu betonu |
| Izolacja między drewnem a betonem | Papa, membrana lub inna przekładka przeciwwilgociowa | Ogranicza zawilgocenie drewna i poprawia trwałość detalu | Bezpośrednie oparcie murłaty na betonie |
W praktyce ważne jest jeszcze jedno: zbrojenie nie może leżeć "na szalunku". Pręty muszą mieć zachowane otulenie, czyli warstwę betonu chroniącą stal przed korozją i przed zbyt szybkim zniszczeniem przy krawędzi. Jeżeli zbrojarz opiera wszystko na przypadkowych podkładkach albo kotwy stoją krzywo, później płaci za to cała więźba dachowa. Stąd już tylko krok do pytania, jak taki detal wykonać bez chaosu na budowie.
Jak wykonać taki detal krok po kroku
Ja zwykle patrzę na ten etap jak na mały proces technologiczny, a nie jednorazowe zalanie betonu. Najpierw trzeba ustawić geometrię, potem przygotować zbrojenie i kotwy, a dopiero później betonować. Skrócenie któregoś z tych kroków prawie zawsze kończy się poprawkami, które na dachu kosztują dużo więcej niż przy wieńcu.
- Sprawdza się poziom ścian i wyznacza dokładną linię wieńca.
- Wykonuje się szalunek albo układa kształtki systemowe, tak aby wieniec miał docelowy wymiar i równą górną powierzchnię.
- Układa się zbrojenie na dystansach i wiąże naroża tak, żeby kosz nie rozjechał się podczas betonowania.
- Osadza się kotwy pod murłatę w miejscach zgodnych z projektem i planowanym układem drewna.
- Betonuje się całość, zagęszcza mieszankę i wyrównuje górę wieńca.
- Po związaniu betonu sprawdza się poziom, ciągłość powierzchni oraz to, czy kotwy stoją dokładnie tam, gdzie będą potrzebne cieśli.
- Przed ułożeniem murłaty układa się izolację przeciwwilgociową.
Warto pamiętać, że beton nie osiąga pełnej wytrzymałości od razu. W praktyce murłatę można montować wcześniej niż po 28 dniach, ale pełne obciążanie konstrukcji należy traktować ostrożnie i zgodnie z zaleceniami kierownika budowy oraz projektem. Jeżeli ktoś próbuje przyspieszać ten etap bez kontroli, oszczędza godziny, a ryzykuje trwałość całego dachu. Z tego powodu nie każdy dach można traktować tym samym schematem.
Kiedy standardowy schemat nie wystarczy
Nie każdy budynek pozwala na identyczny detal. W praktyce większe wymagania pojawiają się tam, gdzie dach jest cięższy, ściany są wysokie, rozpiętości większe, a geometria bardziej złożona niż klasyczna bryła z prostą kalenicą. W takich miejscach projektant może przewidzieć dodatkowe rozwiązania, na przykład wzmocnione zakotwienie, żebra usztywniające, dodatkowe słupy albo zmianę przekroju wieńca.
| Sytuacja | Co zwykle się zmienia | Dlaczego to ma znaczenie |
|---|---|---|
| Ciężkie pokrycie dachowe | Wzmocniony detal i większa uwaga przy przenoszeniu obciążeń | Więźba i murłata pracują pod większym ciężarem własnym |
| Wysoka ścianka kolankowa | Dokładniejsze kotwienie i często większa sztywność układu | Ramię działania sił jest większe, więc detal bardziej "pracuje" |
| Dach w strefie silniejszych wiatrów | Dokładniejsze rozmieszczenie kotew i lepsze trzymanie murłaty | Rosną siły mogące podrywać połać i przesuwać drewno |
| Duże otwory lub uskok bryły | Większa rola ciągłości zbrojenia i połączeń narożnych | Układ sił nie rozkłada się równomiernie |
W takich sytuacjach nie próbuję "dozbrajać" na wyczucie. Jeśli konstrukcja odbiega od prostego domu jednorodzinnego, decyzję trzeba oprzeć na obliczeniach i rysunkach, a nie na tym, co akurat zrobiła sąsiednia ekipa. To właśnie brak tej dyscypliny najczęściej prowadzi do błędów, które później są trudne do naprawienia.
Najczęstsze błędy przy tym detalu
Na budowach powtarza się kilka problemów. Co gorsza, część z nich widać dopiero po czasie, kiedy dach już stoi, a poprawa wymaga rozbierania fragmentu konstrukcji. Dlatego przy wieńcu i murłacie wolę sprawdzać szczegóły dwa razy niż liczyć na to, że "jakoś się ułoży".
- Za rzadko rozmieszczone kotwy, przez co murłata nie jest stabilnie dociśnięta do wieńca.
- Przerwane zbrojenie w narożach lub źle wykonane połączenia prętów.
- Zbyt małe otulenie stali, które skraca trwałość wieńca.
- Brak izolacji przeciwwilgociowej między betonem a drewnem.
- Beton bez zagęszczenia, z pustkami i rakami przy krawędziach.
- Montaż murłaty bez wcześniejszej kontroli poziomu i położenia kotew.
- Próba prostowania błędów podkładkami zamiast korekty samego wieńca.
Każdy z tych błędów ma swój koszt. Czasem to tylko skrzypienie i korekta stolarska, ale czasem zawilgocenie drewna, luz na mocowaniu albo pękające wykończenie przy górnej krawędzi ściany. Z tego powodu sens ma nie tylko poprawne wykonanie, ale też realny ogląd kosztów, bo właśnie tam inwestorzy często szukają oszczędności.
Ile to kosztuje i od czego zależy
Przy obecnych widełkach rynkowych stal zbrojeniowa nie jest największym kosztem całego detalu. W prostym układzie z czterema prętami podłużnymi i strzemionami co 20-25 cm sama stal to zwykle tylko część wydatku. Więcej potrafią kosztować szalunek, robocizna, beton i kotwy niż same pręty.
| Składnik | Orientacyjny koszt | Co najbardziej wpływa na cenę |
|---|---|---|
| Stal do zbrojenia | Około 12-20 zł/mb wieńca | Średnica prętów, ilość stali, odpady, cięcie i gięcie |
| Kotwy pod murłatę | Około 8-20 zł/mb | Typ kotwy, długość, powłoka antykorozyjna, rozstaw |
| Beton | Około 25-45 zł/mb | Klasa betonu, ilość, transport, lokalny cennik betoniarni |
| Szalunek lub kształtki | Około 15-40 zł/mb | Systemowe rozwiązanie albo tradycyjne deskowanie |
| Robocizna | Około 40-100 zł/mb | Region, stopień skomplikowania, sezon, dostęp do placu budowy |
| Razem | Około 100-200 zł/mb | Najbardziej rośnie przy skomplikowanej bryle i wielu detalach |
W praktyce oszczędzanie na samym układzie nośnym jest pozorne. Jeżeli coś ma kosztować więcej, to zwykle szybciej zaakceptuję lepsze kotwy, dokładniejsze szalowanie i porządne wiązanie stali niż późniejsze poprawki po montażu więźby. Ta oszczędność wywraca się na etapie odbioru, dlatego przed zalaniem wieńca warto sprawdzić jeszcze kilka rzeczy.
Na odbiorze wieńca sprawdzam jeszcze trzy rzeczy
Zanim dopuściłbym ekipę do montażu murłaty, patrzę na trzy elementy: poziom, kotwy i ciągłość detalu. To wystarczy, żeby odsiać większość problemów już na starcie, bez czekania aż dach zacznie się "sam wyjaśniać" po kilku miesiącach użytkowania.
- Poziom górnej krawędzi - murłata ma leżeć pewnie, bez przypadkowych klinów i podkładek.
- Położenie kotew - muszą pasować do rzeczywistego układu drewna, a nie do planu sprzed dwóch zmian w projekcie.
- Ciągłość i czystość powierzchni - wieniec nie może być popękany, z rakami albo z widocznymi pustkami przy krawędzi.
Jeżeli te trzy punkty są dopięte, cieśla ma prostą robotę, a dach startuje na stabilnym i przewidywalnym podłożu. Właśnie tak powinien wyglądać dobrze wykonany detal: bez widowiskowych efektów, za to z pełną kontrolą nad tym, co naprawdę przenosi obciążenia i chroni konstrukcję przez lata.
