Wymiarowanie elementu w kalenicy nie sprowadza się do jednego „dobrego” przekroju. Jeśli belka ma tylko porządkować układ krokwi, sprawa wygląda inaczej niż wtedy, gdy ma je rzeczywiście podpierać i przenieść obciążenie z połaci. W tym tekście pokazuję, od czego zależą wymiary płatwi kalenicowej, jakie przekroje spotyka się najczęściej w praktyce i gdzie początkujący najczęściej popełniają błąd.
Najważniejsze rzeczy, które sprawdzam przed doborem przekroju
- Najpierw ustalam funkcję elementu - nośna belka w kalenicy to coś innego niż montażowa deska kalenicowa.
- Rozpiętość między podporami ma kluczowe znaczenie - im większa, tym szybciej rośnie wymagany przekrój.
- Ciężar pokrycia i strefa śniegowa potrafią zmienić dobór bardziej, niż wielu inwestorów zakłada.
- Wysokość przekroju zwykle pracuje mocniej niż szerokość - przy doborze nie patrzę wyłącznie na „grubość” belki.
- Projekt konstrukcyjny jest ważniejszy niż katalogowy rozmiar - gotowe widełki są tylko punktem wyjścia.

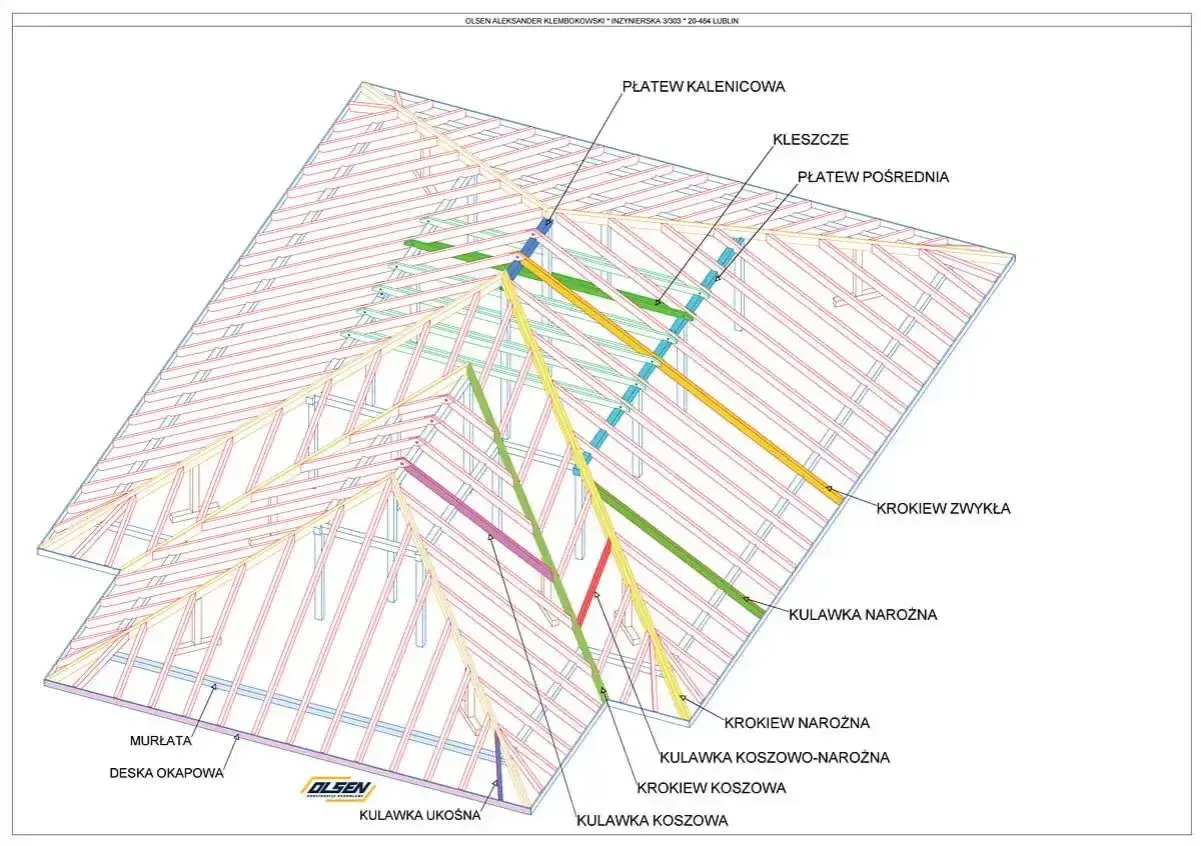

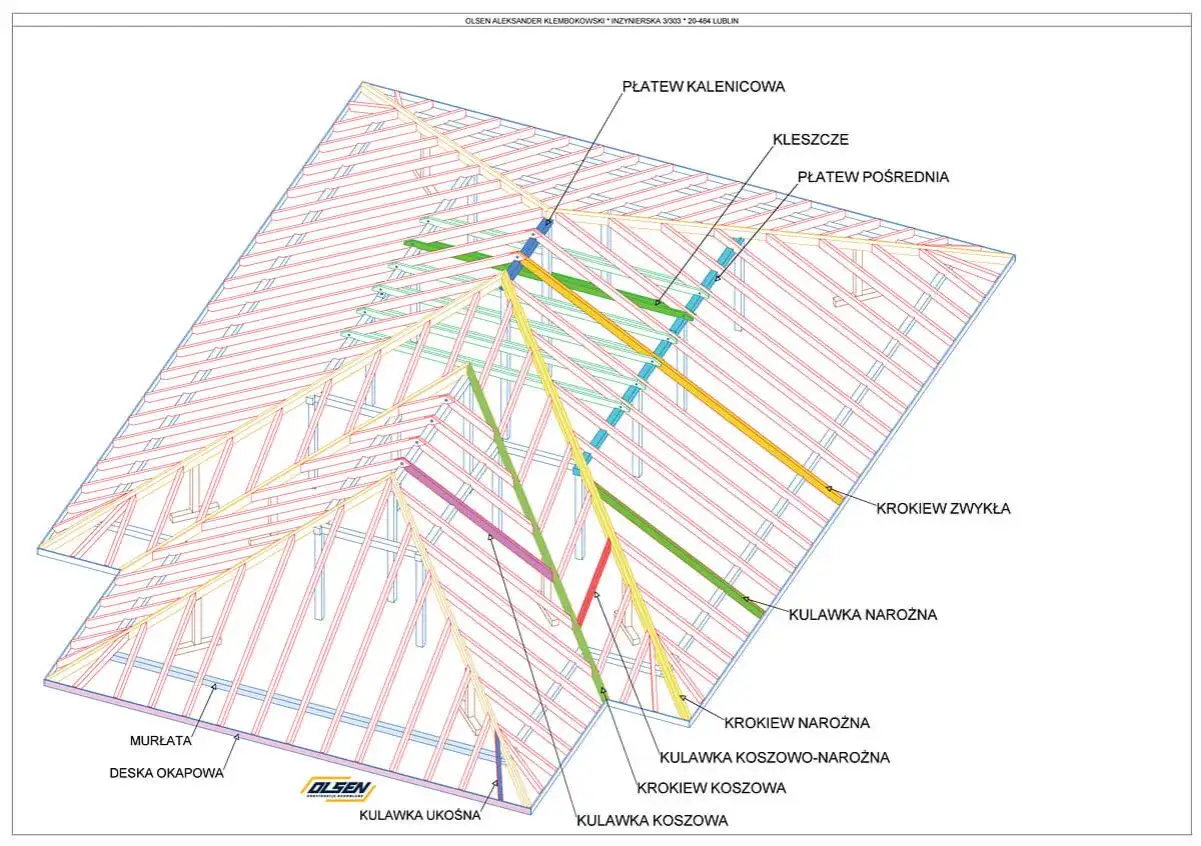

Co naprawdę oznacza wymiar płatwi w kalenicy
W praktyce nazwy „płatew kalenicowa”, „belka kalenicowa” i „element w osi kalenicy” bywają używane zamiennie, ale nie zawsze oznaczają to samo. Jeżeli krokwie tylko dochodzą do belki i są na niej oparte, mówimy o elemencie nośnym, który przejmuje siły z połaci. Jeżeli natomiast pełni wyłącznie rolę ustawczą, jego przekrój nie może być oceniany tak samo, jak w przypadku belki rzeczywiście pracującej konstrukcyjnie.
Przy wymiarowaniu patrzę przede wszystkim na przekrój w centymetrach, rozpiętość i sposób podparcia. Sama szerokość nie mówi jeszcze wiele, bo o sztywności bardzo mocno decyduje wysokość. To dlatego belka 12x20 cm i 20x12 cm nie są równoważne, choć mają podobną powierzchnię przekroju.
Jeśli ten punkt jest dobrze zrozumiany, dalszy dobór robi się znacznie prostszy, bo od razu widać, czy szukasz wymiaru nośnego, czy tylko montażowego. Następny krok to sprawdzenie, co ten przekrój naprawdę obciąża.
Od czego zależy przekrój i dlaczego nie ma jednego rozmiaru
Gdy dobieram wymiar belki w kalenicy, zawsze układam sobie w głowie kilka zmiennych. To nie jest detal, który da się odczytać z jednego tabelarycznego hasła, bo na końcowy przekrój wpływa jednocześnie kilka warunków pracy dachu.
| Czynnik | Co zwykle robi z wymiarem | Dlaczego to ważne |
|---|---|---|
| Rozpiętość między podporami | Im większa, tym większy przekrój | Rośnie moment zginający i ugięcie belki. |
| Ciężar pokrycia dachowego | Cięższe pokrycie zwykle wymaga mocniejszej belki | Dachówka ceramiczna lub betonowa obciąża konstrukcję bardziej niż blacha. |
| Rozstaw krokwi | Większy rozstaw zwiększa obciążenie przypadające na belkę | Każda para krokwi przekazuje większą siłę na węzeł w kalenicy. |
| Liczba i jakość podpór | Mniej podpór oznacza większy przekrój | Belka ma dłuższe swobodne odcinki i trudniej utrzymać sztywność. |
| Klasa materiału | Lepszy materiał może zmniejszyć potrzebny wymiar | Drewno klejone, LVL czy stal pracują inaczej niż lite C24. |
| Strefa śniegowa i wiatr | Trudniejsze warunki zwykle podnoszą wymagania | Obciążenia lokalne nie są jednakowe w całej Polsce. |
Jeżeli do tego dochodzi jeszcze cięższy układ warstw dachu, na przykład mocna izolacja albo pełne deskowanie, bilans potrafi zmienić się wyraźnie. Właśnie dlatego nie lubię oceniać takiej belki po samym „okołokatalogowym” rozmiarze, bo to prawie zawsze prowadzi do uproszczeń.
Kiedy te zmienne masz już rozpisane, można sensownie przejść do tego, jakie rozmiary w praktyce pojawiają się najczęściej.
Jakie wymiary spotyka się najczęściej w praktyce
Tu najczęściej pojawia się rozczarowanie inwestora: nie ma jednego wymiaru, który pasuje do każdego dachu. Mogę jednak wskazać zakresy, które w praktyce pojawiają się najczęściej w projektach domów jednorodzinnych i niewielkich obiektów.
| Sytuacja | Praktyczne widełki | Mój komentarz |
|---|---|---|
| Belka w kalenicy pełniąca realną funkcję nośną w małym domu | 12x16 cm, 14x14 cm, 14x16 cm | To częsty punkt startowy, ale finalny projekt może wymagać większego przekroju. |
| Większa rozpiętość lub cięższe pokrycie | 16x18 cm, 16x20 cm, 16x22 cm | Tutaj zwykle rośnie znaczenie podpór i jakości materiału. |
| Płatwie dachowe jako grupa elementów nośnych | Szerokość 12-16 cm, wysokość 16-22 cm | Takie widełki często przewijają się w opisach branżowych dla drewna konstrukcyjnego. |
| Element montażowy bez realnego podparcia krokwi | Zależny od projektu | Nie wolno traktować go jak podpory krokwi tylko dlatego, że leży w osi kalenicy. |
Nie traktuję tych liczb jak katalogu do odhaczania. To raczej pas startowy, który pokazuje, w jakim obszarze zwykle mieści się sensowny dobór. Jeśli chcesz porównywać dwa warianty, patrz najpierw na wysokość przekroju, bo w podobnych warunkach 16 cm wysokości daje zwykle więcej sztywności niż samo poszerzanie belki.
Sam przekrój to jednak tylko część decyzji, bo ten sam wymiar zachowuje się inaczej w drewnie litym, klejonym i stali.
Jak materiał zmienia wymagany wymiar
Wymiary nie wynikają tylko z geometrii, ale też z materiału. Zestawienie, które dobrze działa w drewnie litym, nie musi być najlepsze w klejonce albo w stali. Właśnie dlatego nie lubię kupowania „na oko” samego przekroju, bez informacji o klasie i rodzaju surowca.
| Materiał | Gdzie ma sens | Co daje | Na co uważać |
|---|---|---|---|
| Drewno lite C24 | Typowe domy jednorodzinne i krótsze rozpiętości | Jest łatwo dostępne i zwykle najtańsze. | Ma większą wrażliwość na skręcanie, sęki i różnice wilgotności. |
| Drewno klejone BSH lub LVL | Większe rozpiętości i wyższe wymagania co do sztywności | Pozwala często zejść z przekroju przy zachowaniu dobrej pracy konstrukcyjnej. | Jest droższe, ale bywa bardziej przewidywalne w zachowaniu. |
| Stal | Rozwiązania specjalne, smukłe profile lub duże obciążenia | Umożliwia duże rozpiętości i mały przekrój widoczny w kalenicy. | Trzeba zadbać o zabezpieczenie antykorozyjne i detale połączeń. |
Przy tej samej geometrii dachu materiał potrafi zmienić wszystko. Często widzę sytuację, w której inwestor chce „uratować” konstrukcję samym zwiększeniem przekroju litego drewna, choć korzystniej byłoby zastosować lepszy materiał albo dodać jedną sensowną podporę. To właśnie taki wybór decyduje, czy belka będzie ekonomiczna i stabilna.
Niezależnie od materiału i tak trzeba policzyć, jak belka przyjmuje oparcie krokwi.
Jak policzyć wysokość i oparcie krokwi w kalenicy
Na etapie obliczeń interesują mnie trzy rzeczy: ugięcie, ścinanie i sposób przekazania reakcji z krokwi. To brzmi technicznie, ale w praktyce oznacza po prostu tyle, że belka nie może się nadmiernie wyginać, pękać przy podporach ani pracować w sposób, który rozluźni całe połączenie.
- Najpierw sprawdzam rozpiętość między podporami i rozstaw krokwi.
- Potem doliczam ciężar pokrycia, łat, ewentualnej izolacji i obciążeń śniegiem.
- Następnie oceniam, czy belka ma słupy, miecze albo inne usztywnienia.
- Na końcu sprawdzam połączenie krokwi z belką, bo zbyt głęboki zacios potrafi osłabić krokiew bardziej, niż się wydaje.
Właśnie przy zaciosie trzymam się prostej zasady: nie powinien zabierać więcej niż około 1/3 wysokości przekroju krokwi. Głębsze nacięcie osłabia element i często wprowadza więcej problemów niż korzyści montażowych. To jeden z tych detali, które robią dużą różnicę w trwałości całej więźby.
Jeżeli chcesz bezpiecznie dobrać przekrój, nie zatrzymuj się na geometrii samej belki. Liczy się również to, jak pracuje z krokwią, murłatą, słupem i całym układem dachu. To właśnie ten układ zwykle decyduje, czy konstrukcja będzie sztywna, czy tylko „na papierze” poprawna.
Najczęstsze błędy, które psują cały dobór
- Mylenie funkcji elementu - belka montażowa nie jest automatycznie podporą dla krokwi.
- Patrzenie tylko na szerokość - w konstrukcji dachu wysokość przekroju zwykle ma większy wpływ na sztywność.
- Pomijanie pokrycia dachowego - dachówka ceramiczna i betonowa obciążają konstrukcję inaczej niż blacha.
- Ignorowanie podpór pośrednich - słupy i miecze potrafią wyraźnie zmienić wymagany wymiar belki.
- Zamawianie drewna bez klasy i wilgotności - materiał słabej jakości potrafi pracować bardziej niż sam przekrój sugeruje.
- Za głęboki zacios w krokwi - osłabia przekrój i zwiększa ryzyko problemów przy pracy dachu.
To właśnie te błędy najczęściej powodują, że „na papierze” wszystko wygląda dobrze, a na budowie trzeba ratować się dodatkowymi podpórkami. Ostatni krok to przygotowanie danych tak, żeby dobór przekroju był już decyzją techniczną, a nie zgadywaniem.
Co przygotować przed zamówieniem drewna na kalenicę
Jeśli chcę dostać sensowny przekrój bez przepychanek na budowie, przygotowuję zestaw informacji, które pozwalają projektantowi lub wykonawcy policzyć belkę od razu, a nie „na oko”.
- rozpiętość między podporami i długość całego odcinka w kalenicy,
- rozstaw krokwi, ich przekrój i przewidywany układ więźby,
- rodzaj pokrycia dachowego wraz z planowaną warstwą podkładową,
- lokalizację budynku i obciążenia śniegiem właściwe dla terenu,
- informację, czy belka ma być nośna, czy tylko montażowa,
- plan słupów, mieczy i innych podpór, jeśli konstrukcja je przewiduje.
Im pełniejszy ten zestaw, tym mniejsze ryzyko, że zamówisz przekrój za słaby albo niepotrzebnie przewymiarowany. W praktyce dobrze dobrana płatew w kalenicy nie jest „najgrubszą belką, jaką dało się kupić”, tylko elementem dopasowanym do geometrii, obciążeń i sposobu podparcia całego dachu.
