Stabilność bramy dwuskrzydłowej zaczyna się pod ziemią. Jeśli fundament jest za płytki, źle zbrojony albo ustawiony bez zapasu na pracę gruntu, skrzydła po czasie zaczynają opadać, haczyć o podjazd i rozstrajać automatykę. W tym artykule pokazuję, jak czytać schemat fundamentu pod bramę dwuskrzydłową, jakie wymiary przyjąć w polskich warunkach i jak wykonać go tak, żeby konstrukcja pracowała spokojnie przez lata.
Najważniejsze parametry fundamentu, które decydują o trwałości bramy
- Najczęściej robi się dwie osobne stopy fundamentowe pod słupki nośne, a nie jedną przypadkową ławę pod całym wjazdem.
- Spód fundamentu powinien zejść poniżej lokalnej strefy przemarzania; w Polsce to zwykle 0,8-1,4 m, a przy automatyce bezpieczne minimum to często 120 cm.
- Dla lekkiej bramy wystarcza zwykle stopa 30-40 cm, dla standardowej 40-50 cm, a dla cięższej lub automatycznej warto myśleć o 50-60 cm i mocniejszym zbrojeniu.
- Beton klasy C20/25 i poprawne zagęszczenie są ważniejsze niż „przypadkowo grubszy” wykop bez zbrojenia.
- Przewody do napędu, fotokomórek i sterowania trzeba przewidzieć przed betonowaniem, najlepiej w peszlach lub rurach osłonowych.
- Na chłonnym, gliniastym lub podmokłym gruncie sam wymiar nie wystarczy. Liczy się też drenaż, otulina zbrojenia i dokładne wypoziomowanie słupków.

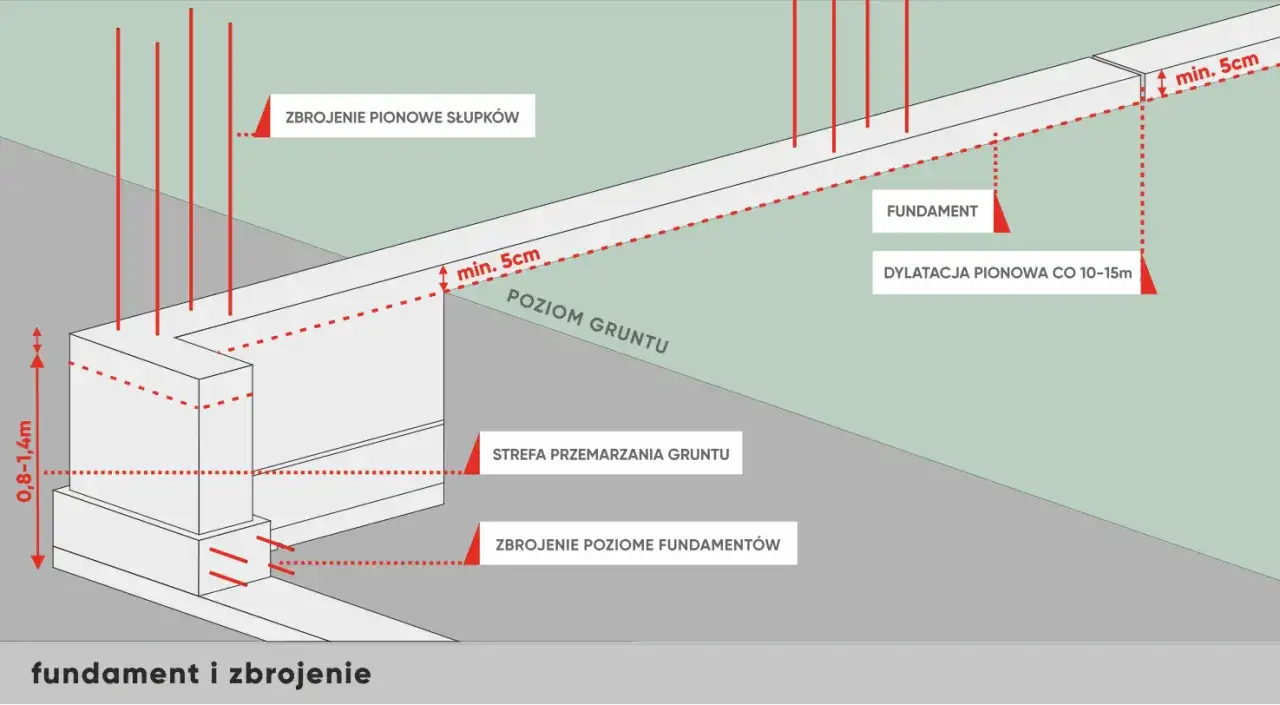

Jak wygląda poprawny fundament pod bramę dwuskrzydłową
W praktyce nie myślę o tym rozwiązaniu jak o jednej długiej ławie, tylko jak o układzie, który ma przenieść obciążenia z dwóch skrzydeł na grunt. Najczęściej są to dwie osobne stopy fundamentowe pod słupki zawiasowe, a czasem także dodatkowe posadowienie pod słupek zamykający albo furtkę. To ważne, bo każde skrzydło pracuje trochę inaczej: dochodzi ciężar własny, siła wiatru, moment od zawiasów i dynamiczne uderzenia przy domykaniu.
Jeśli brama jest ciężka, ma automatykę albo stoi na słupkach murowanych, schemat robi się bardziej rozbudowany. Wtedy często łączy się stopy niską, zbrojoną belką albo robi się sztywniejszy cokół, żeby ograniczyć różnice osiadania. Ja traktuję to jako prostą zasadę: im większa masa i im gorszy grunt, tym mniej miejsca na przypadek. Przy lekkim ogrodzeniu wystarczy prostszy układ, ale przy szerokiej, stalowej bramie z napędem oszczędzanie na geometrii fundamentu zwykle kończy się poprawkami.
W schemacie trzeba też uwzględnić to, co będzie na wierzchu: grubość przyszłej kostki, spadek podjazdu, miejsce na ograniczniki i otwieranie skrzydeł. Z tego powodu zanim cokolwiek wykopię, rozpisuję sobie cały układ w terenie, a dopiero potem przechodzę do wymiarów i zbrojenia. To właśnie ten etap odróżnia solidny fundament od „betonu wrzuconego w ziemię”.
Skoro wiadomo już, z czego ten układ się składa, przejdę do liczb, które w praktyce najbardziej interesują inwestora: głębokości, szerokości i bezpiecznych widełek dla różnych typów bram.
Jak dobrać wymiary do ciężaru bramy i warunków gruntu
Nie wierzę w jedną uniwersalną liczbę dla każdej posesji. W Polsce strefa przemarzania gruntu wynosi zwykle od 0,8 do 1,4 m, więc fundament trzeba dopasować do regionu, rodzaju gruntu i tego, czy brama ma zwykłe skrzydła, czy już pracuje z automatyką. Jeśli nie mam dokładnych danych o podłożu, przyjmuję ostrożnie, że spód fundamentu nie powinien kończyć się płycej niż 120 cm, a na chłodniejszych i bardziej wysadzinowych terenach sensowne jest zejście do 140 cm.
| Typ bramy | Praktyczna szerokość stopy | Bezpieczna głębokość | Kiedy to działa najlepiej |
|---|---|---|---|
| Lekka brama stalowa lub palisadowa | 30-40 cm | 100-120 cm | Małe skrzydła, dobry grunt, brak ciężkiego wypełnienia |
| Standardowa brama posesyjna | 40-50 cm | 120-140 cm | Najczęstszy przypadek na typowej działce |
| Ciężka brama, wysoki parawan lub teren wietrzny | 50-60 cm lub stopa połączona belką | 140 cm i więcej | Grunt słaby, duże skrzydła, słupki murowane, automatyka |
W praktyce ważniejsza od samej szerokości bywa jakość podłoża. Na gruncie gliniastym, nasypowym albo podmokłym nie zaniżam głębokości, nawet jeśli inwestor chciałby „oszczędzić” 20 cm. Taka oszczędność szybko znika przy pierwszej zimie, bo fundament zaczyna pracować nierówno i brama przestaje się domykać tak, jak powinna.
Jeżeli planujesz też kostkę brukową, pamiętaj, że gotowy poziom terenu zwykle rośnie o kilkanaście centymetrów w stosunku do stanu surowego. To pozorny detal, ale właśnie on często decyduje o tym, czy skrzydło po montażu będzie miało właściwy prześwit. Od wymiarów przechodzę teraz do materiałów, bo sama geometria nie wystarczy bez dobrego zbrojenia i betonu.
Zbrojenie, beton i izolacja, które robią różnicę po pierwszej zimie
W fundamentach pod bramy dwuskrzydłowe najczęściej sprawdza się beton C20/25, a przy cięższych konstrukcjach lub bardziej wilgotnym podłożu chętnie sięgam po mocniejszy wariant. Sama klasa betonu jednak nie załatwia sprawy. Równie ważne jest zbrojenie, bo to ono ogranicza pękanie i pomaga utrzymać wymiar po latach pracy gruntu. W instrukcjach systemów z napędem spotyka się nawet wymaganie betonu C20/25 i głębokiego posadowienia z otuliną sięgającą 70 mm.
| Element | Co przyjmuję w praktyce | Po co to robię |
|---|---|---|
| Beton | C20/25, a przy cięższej bramie lub wilgotnym gruncie C25/30 | Stabilność i odporność na cykle zamarzania oraz rozmarzania |
| Zbrojenie | 4 pręty podłużne Ø10-12 mm, strzemiona Ø6 co 20-30 cm | Ograniczenie pęknięć i lepsza sztywność całej stopy |
| Otulina | 5-7 cm, w trudnych warunkach bliżej 7 cm | Ochrona stali przed korozją i wilgocią |
| Warstwa odsączająca | 10-15 cm kruszywa na wilgotnym gruncie | Lepszy odpływ wody i mniejsze ryzyko wysadzin |
| Przepusty pod instalację | Peszel lub rura osłonowa przed zalaniem | Bezpieczne prowadzenie przewodów do automatyki |
Ja nigdy nie prowadzę przewodów luzem w ziemi, bo później każdy serwis zamienia się w rozkopywanie otoczenia. Jeśli brama ma napęd, od razu przewiduję zasilanie i sterowanie w rurach osłonowych, tak aby później dało się wymienić kabel bez demolowania podjazdu. W praktyce przy siłownikach często pojawia się przewód 3x1,5 mm², a przy fotokomórkach 2x0,5 mm², ale konkretny dobór zawsze dopasowuję do dokumentacji automatyki.
Dobry materiał to połowa sukcesu. Druga połowa to kolejność robót, bo nawet porządny beton nie uratuje fundamentu, jeśli wykop będzie za płytki albo słupki wyjdą z pionu. I właśnie to rozbieram teraz krok po kroku.
Jak wykonać fundament krok po kroku bez skracania drogi
- Wytycz oś wjazdu i zaznacz położenie obu słupków. Zanim ruszę z koparką, sprawdzam przekątne, poziom przyszłego podjazdu i miejsce na pełne otwarcie skrzydeł.
- Wykop stopy do wymaganej głębokości. Na zwykłej działce nie schodzę poniżej 120 cm, a na trudniejszym gruncie jeszcze niżej. Jeśli teren jest sypki, wykop od razu zabezpieczam przed osypywaniem.
- Przygotuj dno wykopu. Na wilgotnym podłożu daję warstwę kruszywa, dokładnie ją zagęszczam i dopiero na niej ustawiam zbrojenie. To lepsze niż lanie betonu w błoto.
- Zrób szalunek, jeśli grunt tego wymaga. Na zwartym gruncie czasem wystarcza sam wykop, ale ja i tak wolę prosty szalunek, bo łatwiej utrzymać wymiar i pion słupków.
- Ułóż zbrojenie i przepusty. Kosz stalowy musi wisieć w betonie, a nie leżeć na dnie wykopu. W tym samym momencie wprowadzam rury pod instalację, żeby później nie kuć fundamentu.
- Zalej betonem i zagęść mieszankę. Beton powinien dokładnie wypełnić przestrzeń wokół zbrojenia. Jeśli jest taka możliwość, używam wibracji lub dokładnego sztychowania, żeby usunąć pęcherze powietrza.
- Wypoziomuj i podeprzyj słupki. Pion sprawdzam w dwóch płaszczyznach. To jeden z tych momentów, których nie da się „poprawić wzrokiem” po stwardnieniu betonu.
- Daj betonowi czas na dojrzewanie. Wstępne wiązanie trwa zwykle 24-48 godzin, ale lekkie obciążenie planuję najwcześniej po około 7 dniach. Pełne obciążenie i montaż cięższych elementów zostawiam na okolice 28 dni.
Gdy pracuję w terenie pochyłym, dodatkowo pilnuję, żeby wysokości obu stóp nie „rozjechały się” względem docelowego poziomu nawierzchni. To szczegół, który później decyduje o estetyce i o tym, czy skrzydło nie będzie miało zbyt małego prześwitu nad kostką. Z samego wykonania przechodzę teraz do najczęstszych błędów, bo to one psują efekt nawet przy sensownych wymiarach.
Najczęstsze błędy, które wykrzywiają skrzydła i rozstrajają automatykę
| Błąd | Co się dzieje po czasie | Jak tego uniknąć |
|---|---|---|
| Za płytki fundament | Słupek pracuje po zimie, brama zaczyna ocierać o podjazd | Schodzić poniżej lokalnej strefy przemarzania |
| Brak zbrojenia albo zbyt małe zbrojenie | Pojawiają się rysy i mikropęknięcia, słupek traci sztywność | Stosować kosz z prętów podłużnych i strzemion |
| Źle ustawiony pion słupków | Zawiasy pracują pod kątem, zamek nie trafia w zaczep | Kontrolować pion przed i po zalaniu betonu |
| Brak miejsca na automatykę i przewody | Trzeba kuć lub prowadzić kable po elewacji | Planować peszle i zasilanie jeszcze przed betonowaniem |
| Betonowanie bez uwzględnienia przyszłej kostki | Po wykonaniu nawierzchni skrzydło ma za mały prześwit | Liczyć docelowy poziom podjazdu, nie stan „na dziś” |
| Zbyt wczesne obciążenie bramy | Świeży beton siada nierówno, a geometria się rozjeżdża | Pozwolić fundamentowi dojrzewać co najmniej kilkanaście dni |
Najbardziej zdradliwy jest błąd, którego nie widać od razu: fundament wydaje się „dobry”, ale po pierwszej zimie wychodzą różnice poziomów. Wtedy zaczyna się regulowanie zawiasów, podkładanie elementów i walka z automatyką, która po prostu reaguje na krzywą geometrię. Dlatego tak mocno naciskam na dokładność na starcie, a nie na kosmetyczne poprawki po fakcie.
Kiedy schemat robi się bardziej rozbudowany, dochodzą słupki furtki, napęd i dodatkowe obciążenia. Wtedy fundament trzeba planować jako jeden układ, a nie serię osobnych elementów rozrzuconych po działce.
Słupki, furtka i automatyka zmieniają układ fundamentu
Jeśli obok bramy stoi furtka, fundamenty trzeba rozdzielić tak, żeby słupek furtki nie przejmował obciążeń od skrzydeł bramy. W systemach ogrodzeniowych często spotyka się słupki o przekroju 7x7 cm lub 10x10 cm, ale przy cięższych skrzydłach wolę większy przekrój i sztywniejsze osadzenie. To po prostu bezpieczniejsze, zwłaszcza kiedy brama ma pracować latami bez ciągłego regulowania.
Automatyka dokłada jeszcze jeden obowiązkowy temat: instalację elektryczną. Dla siłowników przewiduję zwykle zasilanie, przewody sterujące i osobny tor dla fotokomórek, a wszystko prowadzę w rurze osłonowej. Po betonowaniu zostawiam też zapas przewodów, bo późniejszy montaż centrali albo lampy sygnalizacyjnej bez zapasu kończy się niepotrzebnym naprężeniem kabli. To drobiazg, ale właśnie takie drobiazgi decydują, czy napęd będzie działał płynnie, czy będzie wymagał ciągłych korekt.
Warto też pamiętać o wietrze i ciężarze wypełnienia. Brama pełna, deska kompozytowa albo ciężka stalowa palisada stawiają większy opór niż lekka ażurowa konstrukcja. Na otwartym terenie taki napór naprawdę potrafi obciążyć słupki bardziej niż sama masa skrzydeł. Gdy inwestor pyta mnie, kiedy trzeba dać większy fundament, moja odpowiedź brzmi prosto: wtedy, gdy brama ma być cięższa, teren jest słaby albo dojdzie automatyka.
Skoro układ jest już przemyślany, pozostaje jeszcze pytanie o koszty i o to, kiedy lepiej nie robić wszystkiego samemu. Tu też dobrze mieć liczby, bo one porządkują decyzję szybciej niż ogólne deklaracje.
Ile kosztuje solidny fundament i kiedy lepiej zlecić go ekipie
Przy dwóch prostych stopach fundamentowych pod standardową bramę dwuskrzydłową materiały zwykle zamykają się w około 400-900 zł. W tej kwocie mieszczą się beton, stal, drobne materiały szalunkowe i ewentualna podsypka. Jeśli doliczysz kopanie, ustawianie słupków, przepusty pod instalację i robociznę, typowy budżet rośnie najczęściej do 1000-2500 zł. Przy trudnym gruncie, automatyce i mocniejszych słupkach trzeba już liczyć raczej 2000-3500 zł i więcej.
Nie traktuję tych widełek jak sztywnego cennika, tylko jako praktyczny punkt odniesienia. Najszybciej koszt rośnie tam, gdzie grunt wymaga głębszego wykopu, większej ilości betonu, dodatkowego zbrojenia albo dłuższej pracy ręcznej. Czasem bardziej opłaca się wydać więcej na porządne wykonanie, niż później płacić za regulację zawiasów, poprawki i ponowne rozbieranie fragmentu podjazdu.
Wykonanie zlecam ekipie zawsze wtedy, gdy działka ma wyraźny spadek, grunt jest podmokły, brama ma być ciężka albo inwestor chce pełną automatykę z od razu poprowadzoną instalacją. To nie jest kwestia wygody, tylko ryzyka. Im trudniejsze warunki, tym większa przewaga fachowego montażu nad improwizacją. Ja sam przy prostym układzie zrobiłbym fundament ręcznie, ale przy wymagającej posesji nie oszczędzałbym na doświadczeniu.
Na końcu i tak wygrywa nie najtańsza opcja, tylko ta, która trzyma geometrię, nie siada po zimie i pozwala bramie działać bez walki z własnym fundamentem.
Co sprawdzić przed betonowaniem, żeby nie poprawiać wszystkiego później
Zanim wylejesz beton, sprawdź kilka rzeczy naraz, bo później dostęp do fundamentu jest już dużo gorszy niż na etapie robót ziemnych:
- czy rozstaw słupków zgadza się ze światłem wjazdu i grubością przyszłego wykończenia podjazdu,
- czy skrzydła będą otwierać się do środka lub na zewnątrz dokładnie tak, jak chcesz,
- czy poziom kostki, podbudowy i obrzeży nie podniesie docelowo terenu o kolejne 8-15 cm,
- czy przewody do napędu, fotokomórek i lampy sygnalizacyjnej mają zapas i są w osłonie,
- czy zawiasy, ograniczniki i zaczep zamka nie będą kolidowały z przyszłą nawierzchnią,
- czy słupki stoją w pionie także po tym, jak beton zacznie wiązać.
Jeśli ten zestaw zgadza się na papierze i w terenie, sam fundament przestaje być zgadywanką, a staje się normalnym elementem konstrukcyjnym, który ma po prostu przenieść obciążenia na grunt. I właśnie o to chodzi: dobrze zaplanowana stopa pod słupek nie przyciąga uwagi, ale to ona decyduje, czy brama będzie pracowała lekko po jednej zimie, po pięciu latach i po kolejnych sezonach użytkowania.
