W rozdzielnicach elektrycznych nie ma miejsca na przypadkowość. Osłony i przegrody odgradzające części czynne mają ograniczyć ryzyko dotyku bezpośredniego podczas obsługi, serwisu i zwykłej eksploatacji. Temat jest ważny nie tylko w obiektach przemysłowych, ale też w budynkach mieszkalnych, biurach i lokalach usługowych, gdzie jedna źle zabezpieczona sekcja potrafi narobić więcej szkody niż cały droższy osprzęt. W praktyce chodzi o to, by szybko zrozumieć, jak działają przesłony torów prądowych, kiedy są naprawdę potrzebne i czego od nich wymagać, żeby nie były tylko plastikową dekoracją.
Najważniejsze informacje o osłonach w rozdzielnicy
- Chronią przed przypadkowym dotykiem części czynnych, ale nie zastępują całej ochrony przeciwporażeniowej.
- W rozdzielnicach najczęściej spotkasz osłony modułów, przegrody między polami, zaślepki i blokady mechaniczne.
- Najbardziej praktyczny punkt odniesienia to stopień ochrony IP2X lub IPXXB oraz zgodność z systemem producenta.
- Rozwiązanie trzeba dobrać do tego, kto ma dostęp do rozdzielnicy: użytkownik końcowy, serwis czy wyłącznie elektryk.
- Po każdej modernizacji warto sprawdzić, czy osłony nadal domykają wszystkie newralgiczne miejsca.
Czym są osłony w rozdzielnicy i dlaczego nie są detalem
Najkrócej mówiąc: to elementy, które mają uniemożliwić dotknięcie części pod napięciem bez użycia narzędzia, świadomego demontażu albo otwarcia właściwej sekcji. W osprzęcie gniazdowym taka ochrona zasłania otwory wejściowe; w rozdzielnicy chroni szyny, zaciski, listwy i tory zasilające, które przy otwartym froncie mogłyby być dostępne dla palców albo przypadkowo wsuniętego przedmiotu.
To ważne rozróżnienie, bo dotyk bezpośredni oznacza kontakt z częścią czynną, czyli taką, która normalnie znajduje się pod napięciem. Dotyk pośredni dotyczy już metalowej obudowy lub innego elementu przewodzącego, na którym napięcie pojawiło się wskutek uszkodzenia. Osłony i przegrody rozwiązują przede wszystkim pierwszy problem, a nie cały temat ochrony przeciwporażeniowej. Z mojego punktu widzenia to właśnie tu najczęściej rodzi się błąd interpretacyjny: ktoś zakłada, że skoro w szafie są osłony, to można odpuścić całą resztę. Tak nie działa bezpieczna instalacja. To prowadzi wprost do pytania, jak taka osłona pracuje wewnątrz samej rozdzielnicy.

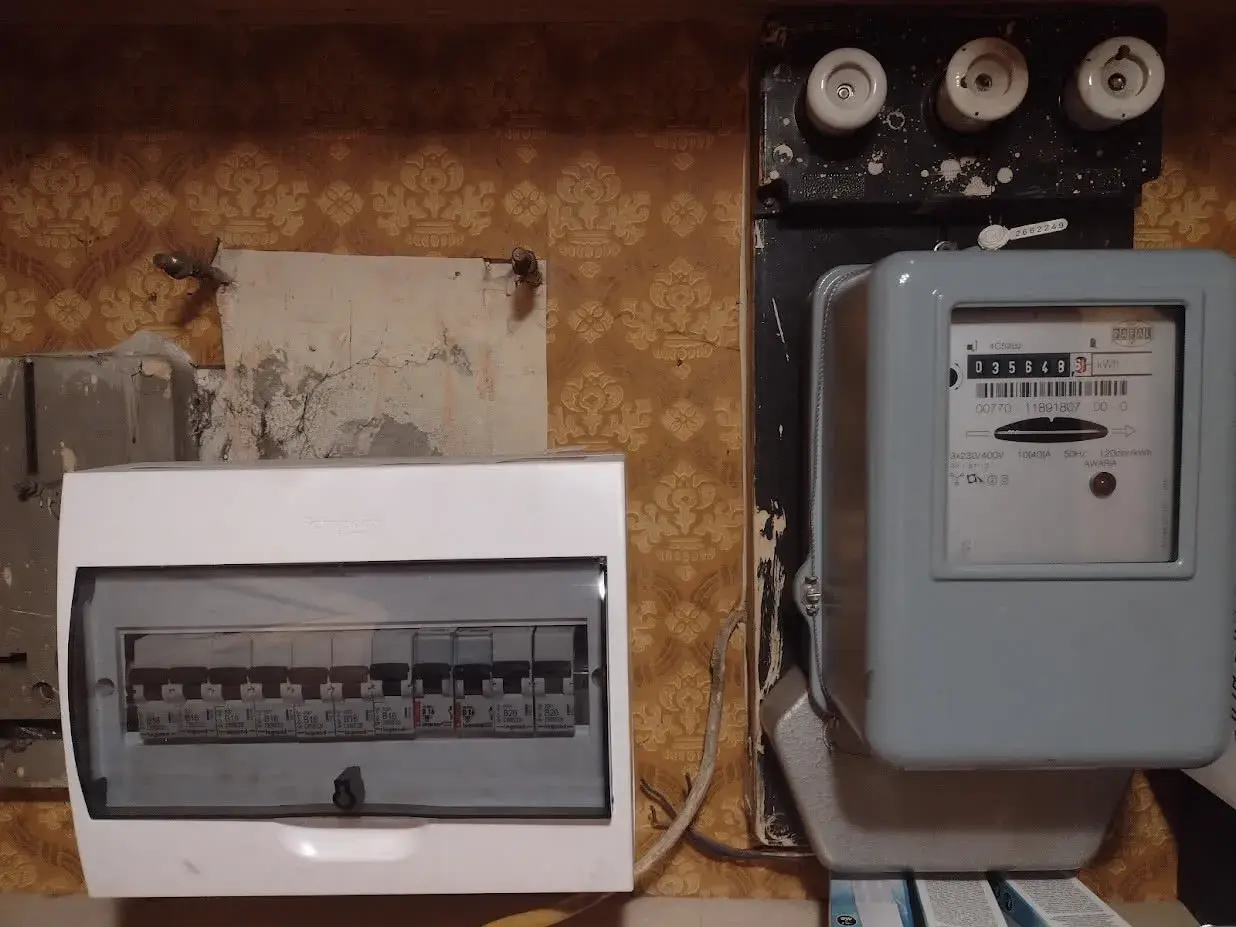

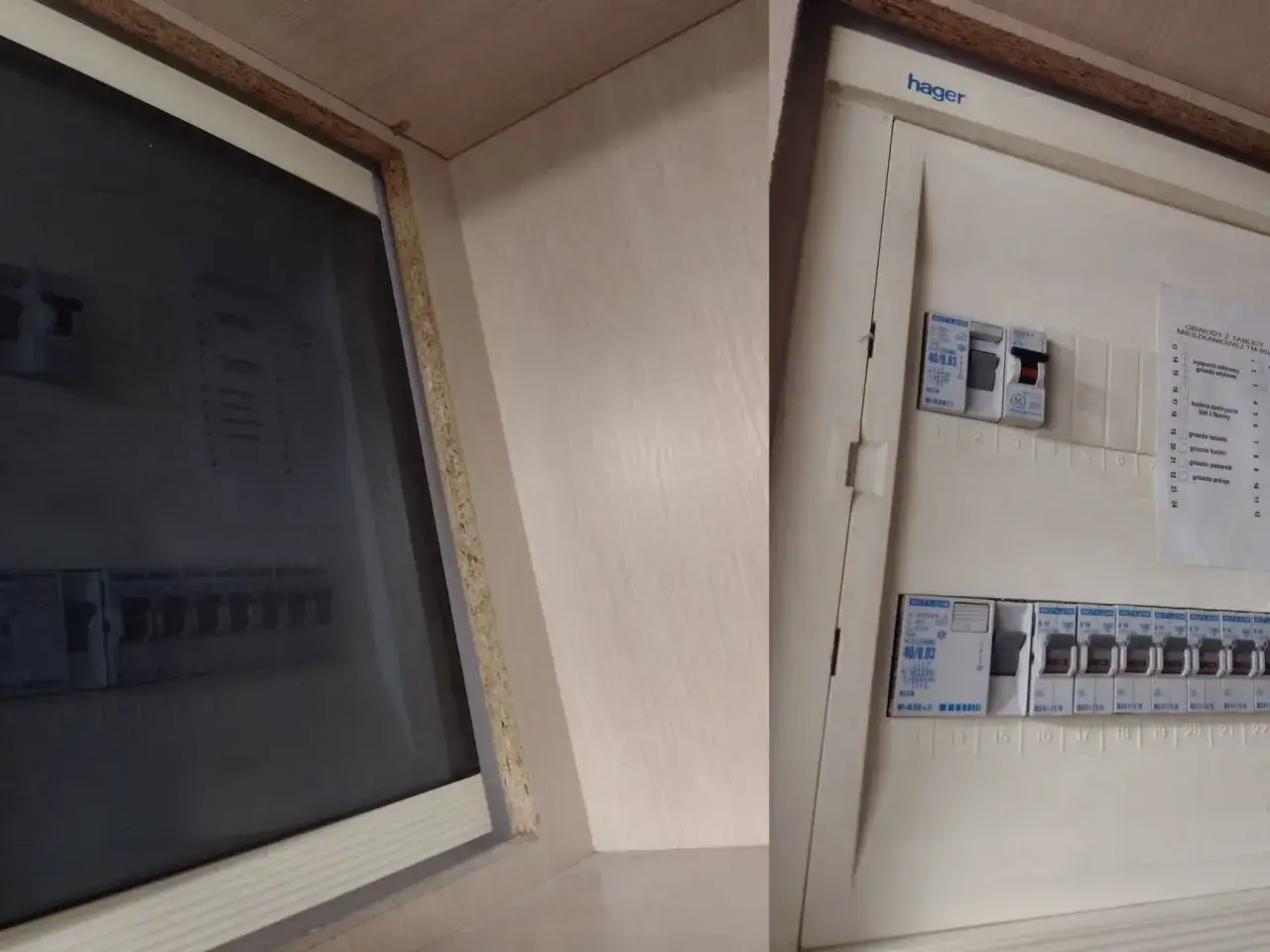

Jak działają przesłony torów prądowych w rozdzielnicy
Mechanizm jest prosty tylko z pozoru. W dobrym systemie osłona nie jest luźnym kawałkiem plastiku, który można odsunąć palcem, ale częścią układu konstrukcyjnego. Może pracować jako ruchoma przesłona otwierana dopiero po włożeniu modułu, jako stała przegroda oddzielająca sąsiednie pola albo jako osłona zacisków, której nie da się zdjąć bez świadomej ingerencji serwisowej.
W praktyce spotykam kilka wariantów. W rozdzielnicach modułowych są to najczęściej zaślepki wolnych miejsc i osłony zacisków. W szafach wysuwnych dochodzą mechaniczne przesłony styków, które zamykają dostęp do szyn, gdy aparat jest wysunięty. Czasem producent łączy to z blokadą położenia, więc dana sekcja nie odsłoni się w złym momencie. Najlepsze rozwiązania mają jedną wspólną cechę: same wracają do pozycji bezpiecznej i nie wymagają pamięci użytkownika, który po serwisie ma „za chwilę” założyć pokrywę. Właśnie to „za chwilę” bywa największym zagrożeniem. Skoro wiadomo już, jak to pracuje mechanicznie, trzeba sprawdzić, jakie wymagania stawiają temu normy i projekt.
Jakie normy i stopnie ochrony mają tu znaczenie
W ochronie przed dotykiem bezpośrednim najważniejsze są dwa pojęcia: fizyczna niedostępność części czynnych oraz odpowiedni stopień ochrony obudowy. W praktyce bardzo często wraca oznaczenie IP2X albo IPXXB. Pierwsze mówi, że dostęp nie powinien być możliwy sondą o średnicy 12,5 mm, drugie odnosi się do ochrony przed dotykiem palcem testowym. To nie są dekoracyjne skróty z katalogu, tylko konkretna granica bezpieczeństwa.
Trzeba też pamiętać, że IP2X nie oznacza automatycznie odporności na wodę czy pył na wysokim poziomie. Litera X w takim oznaczeniu po prostu mówi, że dany drugi parametr nie został zadeklarowany. Dlatego sama osłona frontu nie załatwia wszystkiego, jeśli przez boczne przepusty, otwory kablowe albo brakujące zaślepki nadal można dostać się do części niebezpiecznych. W większych rozdzielnicach znaczenie ma także separacja wewnętrzna, czyli podział na sekcje, który ogranicza dostęp do sąsiednich pól podczas pracy serwisowej. Dobrze zaprojektowana obudowa nie tylko wygląda „zamknięcie”, ale realnie utrzymuje barierę w całym układzie. A z tego już wynika praktyczna kwestia: kiedy takie zabezpieczenie wystarcza, a kiedy trzeba dołożyć kolejne warstwy ochrony.
Kiedy sama osłona nie wystarczy i potrzebujesz więcej ochrony
Osłona jest tylko jednym z elementów układanki. W pomieszczeniach ogólnodostępnych, szkołach, lokalach usługowych i budynkach wielorodzinnych zwykle potrzebuję czegoś więcej niż jednego plastikowego frontu. Dla użytkownika końcowego kluczowe jest nie tylko to, czy nie dotknie szyny, ale też czy ktoś nie otworzy rozdzielnicy przypadkiem, czy nie zdemontuje osłony dla wygody i czy serwis będzie mógł wrócić do bezpiecznego stanu bez improwizacji.
| Rozwiązanie | Gdzie sprawdza się najlepiej | Co daje | Czego nie zastępuje |
|---|---|---|---|
| Zaślepki i osłony modułów | Małe rozdzielnice mieszkaniowe i biurowe | Szybko zamykają wolne miejsca po aparaturze | Nie zastępują zabezpieczeń przy uszkodzeniu |
| Przegrody między polami | Rozdzielnice wielopolowe i szafy techniczne | Ograniczają kontakt z sąsiednimi sekcjami | Nie rozwiązują problemu złego montażu |
| Drzwi i zamki | Strefy ogólnodostępne i miejsca z ruchem osób postronnych | Chronią przed przypadkowym otwarciem | Nie pomagają, jeśli szafa musi być stale otwarta |
| Blokady mechaniczne | Pola wysuwne i układy serwisowe | Porządkują kolejność czynności i ograniczają błąd obsługi | Podnoszą złożoność i wymagają zgodnego systemu |
Właśnie dlatego nie traktuję osłony jako jedynej odpowiedzi. Jeśli rozdzielnica pracuje w miejscu, gdzie mają do niej dostęp osoby nieprzeszkolone, trzeba myśleć o całości: o zamknięciu, blokadach, oznaczeniach, a także o ochronie przy uszkodzeniu, którą realizują zupełnie inne środki. To prowadzi do najważniejszej części praktycznej: jak dobrać rozwiązanie do konkretnej rozdzielnicy.
Jak dobrać rozwiązanie do konkretnej rozdzielnicy
Dobór zaczynam od prostego pytania: kto i jak często będzie miał dostęp do tej szafy. Inaczej projektuje się rozdzielnicę w mieszkaniu, inaczej w magazynie, a jeszcze inaczej w obiekcie przemysłowym, gdzie obsługa techniczna pracuje regularnie i musi mieć możliwość szybkiego serwisu. Na tym etapie nie chodzi o katalogową atrakcyjność produktu, tylko o jego zgodność z realnym użyciem.
W praktyce sprawdzam przede wszystkim:
- czy osłony są elementem systemu producenta, a nie przypadkowym zamiennikiem,
- czy po montażu nadal da się utrzymać wymagany stopień ochrony,
- czy zostawiono bezpieczną wentylację, jeśli rozdzielnica oddaje dużo ciepła,
- czy przyszła rozbudowa nie wymusi demontażu połowy frontu,
- czy serwis ma dostęp do aparatury bez zdejmowania osłon z części czynnych,
- czy oznaczenia pól są czytelne także po zamknięciu drzwi.
To są rzeczy, które w projekcie wyglądają banalnie, a w eksploatacji robią największą różnicę. Zbyt ciasna zabudowa, mieszanie elementów różnych systemów i cięcie osłon „na miejscu” prawie zawsze kończą się słabym efektem. Dobrze dobrane zabezpieczenie jest mniej spektakularne, ale za to działa bez walki z instalacją. Nawet dobry projekt można zepsuć drobnym błędem montażowym, więc warto znać typowe potknięcia.
Najczęstsze błędy, które psują skuteczność zabezpieczenia
Najbardziej typowy błąd, jaki widzę, to pozostawienie wolnych otworów po wyjętych modułach. Ktoś uznał, że „przecież to tylko jeden pusty slot”, a właśnie ten slot staje się najsłabszym punktem całej ochrony. Drugi problem to docinanie osłon, aby coś „lepiej weszło” albo „łatwiej się serwisowało”. W efekcie urządzenie wygląda na zamknięte, ale w praktyce traci deklarowane parametry.
Równie groźne są sytuacje, w których ktoś miesza części z różnych systemów albo zostawia uszkodzone zatrzaski i zawiasy „do następnego przeglądu”. W rozdzielnicach nie ma czegoś takiego jak nieważna drobnostka. Jedna pęknięta zaślepka, jeden luźny element i już masz punkt, przez który da się sięgnąć do części czynnych. Do tego dochodzi jeszcze zły nawyk obchodzenia blokad: jeżeli ktoś raz uzna, że blokadę da się obejść śrubokrętem, to z czasem obejście staje się normą. A wtedy ochrona istnieje tylko na papierze. Zostaje już tylko kontrola po montażu i przeglądy, bo to one decydują, czy ochrona zostanie skuteczna na lata.
Co sprawdzić przy odbiorze i podczas przeglądów
Przy odbiorze patrzę najpierw na proste rzeczy: czy wszystkie osłony siedzą na swoim miejscu, czy nie ma brakujących zaślepek, czy drzwi domykają się bez oporu i czy po otwarciu nie widać gołych, dostępnych elementów pod napięciem. To właśnie ten pierwszy ogląd często wychwytuje błędy, których nie widać w dokumentacji. Jeśli coś ma chronić palce, nie może być „prawie zamknięte”.
- sprawdź, czy wszystkie pola są osłonięte zgodnie z projektem,
- obejrzyj zatrzaski, zawiasy i miejsca mocowania pod kątem luzów i pęknięć,
- upewnij się, że po serwisie nie zostały narzędzia, śruby ani luźne elementy wewnątrz szafy,
- zweryfikuj, czy po modernizacji nie odsłoniły się nowe punkty dostępu,
- porównaj stan faktyczny z dokumentacją powykonawczą i oznaczeniami pól.
W eksploatacji najlepiej działa prosta zasada: każda ingerencja w rozdzielnicę kończy się przywróceniem pełnej osłony, a nie tylko uruchomieniem zasilania. Jeśli miałbym wskazać jedną praktyczną myśl, byłaby taka: dobra osłona nie wymaga zaufania do pamięci użytkownika. Ma zabezpieczać sama z siebie, w normalnym użytkowaniu i po zwykłym ludzkim błędzie. I właśnie dlatego to jeden z tych elementów instalacji, które są mało widowiskowe, ale naprawdę robią różnicę.
