Jak połączyć kabel w ziemi, by było szczelnie i trwale?

Łączenie kabla w gruncie to praca, która wygląda prosto tylko do momentu pierwszej wilgoci, osiadania ziemi albo przypadkowego uszkodzenia podczas kopania. Poniżej pokazuję, jak połączyć kabel w ziemi tak, żeby połączenie było szczelne, mechanicznie stabilne i możliwie trwałe, a przy okazji wyjaśniam, jakie mufy i złączki mają sens, czego nie stosować oraz kiedy lepiej wezwać elektryka. Z mojego doświadczenia najważniejsze jest nie samo złączenie żył, ale szczelność, odciążenie mechaniczne i dobór technologii do warunków w gruncie.

Najpierw sprawdzam, czy łączenie w gruncie jest naprawdę potrzebne

Jeżeli mam wybór, zawsze wolę jeden ciągły odcinek kabla bez żadnego łączenia pod ziemią. Każda mufa w gruncie to potencjalny punkt awarii, więc w praktyce ograniczam je do minimum. Połączenie ma sens głównie wtedy, gdy kabel został przecięty, trzeba dobudować odgałęzienie do bramy, oświetlenia albo pompy, albo gdy z przyczyn wykonawczych nie da się poprowadzić jednego odcinka.

Jeśli da się przenieść łączenie do studzienki, skrzynki albo innego miejsca dostępnego serwisowo, robię to bez wahania. W ziemi zostawiam tylko to, co musi tam zostać, bo później każdy powrót do takiego miejsca oznacza kopanie, czas i ryzyko uszkodzenia sąsiednich instalacji. Gdy połączenie musi zostać pod ziemią, kluczowy staje się dobór technologii, a nie sam fakt połączenia żył.

W praktyce to właśnie ten pierwszy wybór decyduje o trwałości całej naprawy, więc zanim przejdę do montażu, zawsze zastanawiam się, czy da się zrobić to lepiej, prościej i bardziej dostępnie.

Jaką technologię wybrać do połączenia w gruncie

Do typowych instalacji 230/400 V w gruncie wybieram rozwiązanie, które łączy szczelność z odpornością mechaniczną. Sama obudowa to za mało. Liczy się także to, czy zestaw został przewidziany do bezpośredniego zakopu, czy tylko do pracy w szczelnej puszce. W gruncie najlepiej sprawdzają się systemy zamknięte, które producent przewidział do wilgoci, nacisku i długiej pracy w trudnych warunkach.

Przeczytaj również: Fundament pod bramę dwuskrzydłową - Zrób to raz, a dobrze!

Przelotowa i odgałęźna to dwa różne zadania

Jeśli tylko przedłużam linię, wybieram mufę przelotową. Gdy z jednej linii chcę zrobić odejście do lampy, bramy albo innego obwodu, potrzebuję mufy odgałęźnej. To brzmi jak detal, ale pomyłka na tym etapie zwykle kończy się zbyt ciasnym ułożeniem żył, problemem ze szczelnością albo naciągnięciem izolacji. Ja traktuję to jako pierwszy punkt kontroli, bo później nie da się tego już poprawić bez odkopywania.

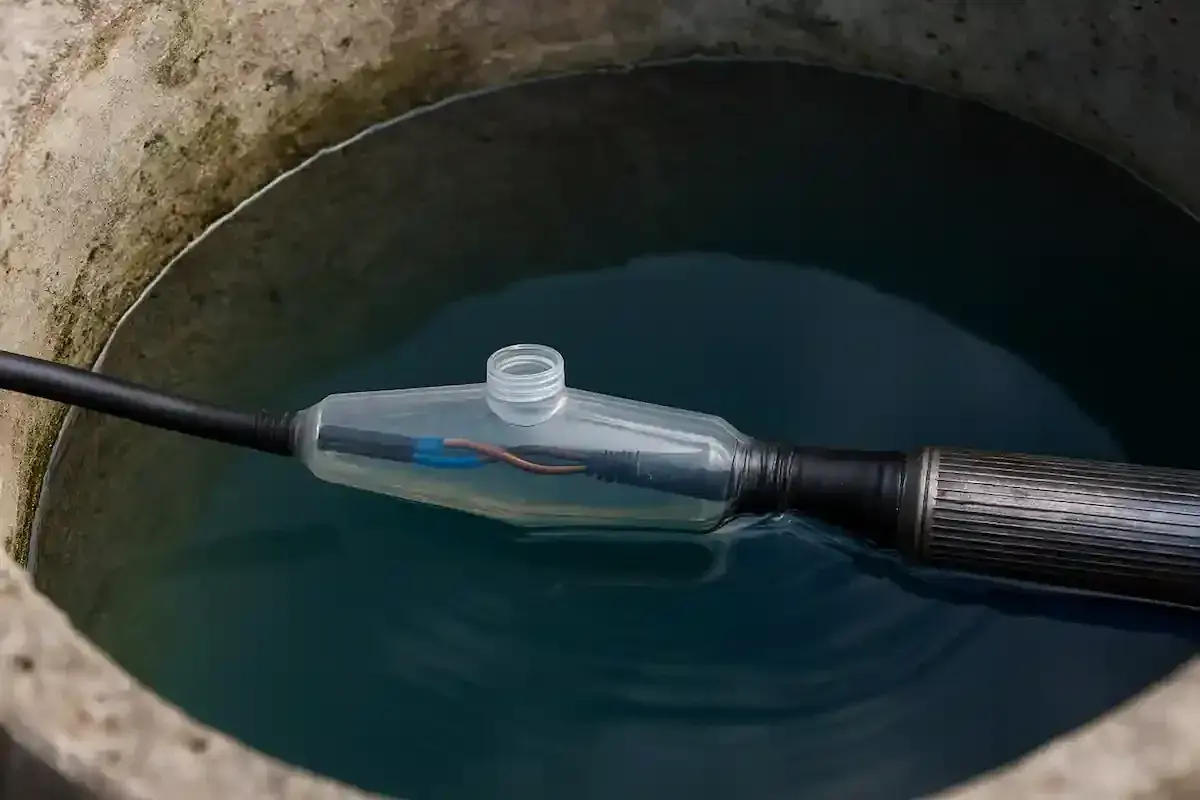

Jeśli połączenie ma pozostać dostępne, można użyć złączek w hermetycznej obudowie IP68 lub IPX8, ale traktuję to jako rozwiązanie do studzienki albo skrzynki, nie do luźnego zakopania. W ziemi zdecydowanie lepiej pracuje pełna mufa niż przypadkowo dobrana kostka w obudowie bez potwierdzonego zastosowania do gruntu. W praktyce IP68 oznacza odporność na pył i wodę, a IPX8 skupia się na pracy w wodzie, więc sam napis na obudowie nie wystarcza, jeśli zestaw nie jest przeznaczony do takiego montażu.

Warto też pamiętać o materiale żył. Gdy łączę miedź z aluminium, używam wyłącznie złączek dopuszczonych do obu metali. To jeden z tych szczegółów, które z zewnątrz wyglądają niewinnie, a po czasie potrafią zniszczyć całe połączenie. Gdy już wiem, jaki typ osprzętu wybrać, przechodzę do montażu krok po kroku.

Jak robię połączenie krok po kroku

1. Wyłączam obwód i potwierdzam brak napięcia miernikiem dwubiegunowym, nie samym wskaźnikiem neonowym.
2. Odkopuję kabel tak, żeby mieć wygodny dostęp do zdrowej izolacji po obu stronach uszkodzenia i nie pracować pod napięciem gruntu.
3. Oczyszczam końce z błota, piasku i wilgoci. Jeśli izolacja jest nadłamana dalej niż w miejscu przecięcia, obcinam odcinek głębiej, zamiast łatać problem na siłę.
4. Dobieram złączki do przekroju, liczby żył i materiału przewodnika. Do Cu i Al używam tylko rozwiązań przewidzianych przez producenta.
5. Łączę żyły zgodnie z instrukcją zestawu. W zależności od technologii będą to złączki zaprasowywane, śrubowe albo sprężynowe w zamkniętej obudowie.

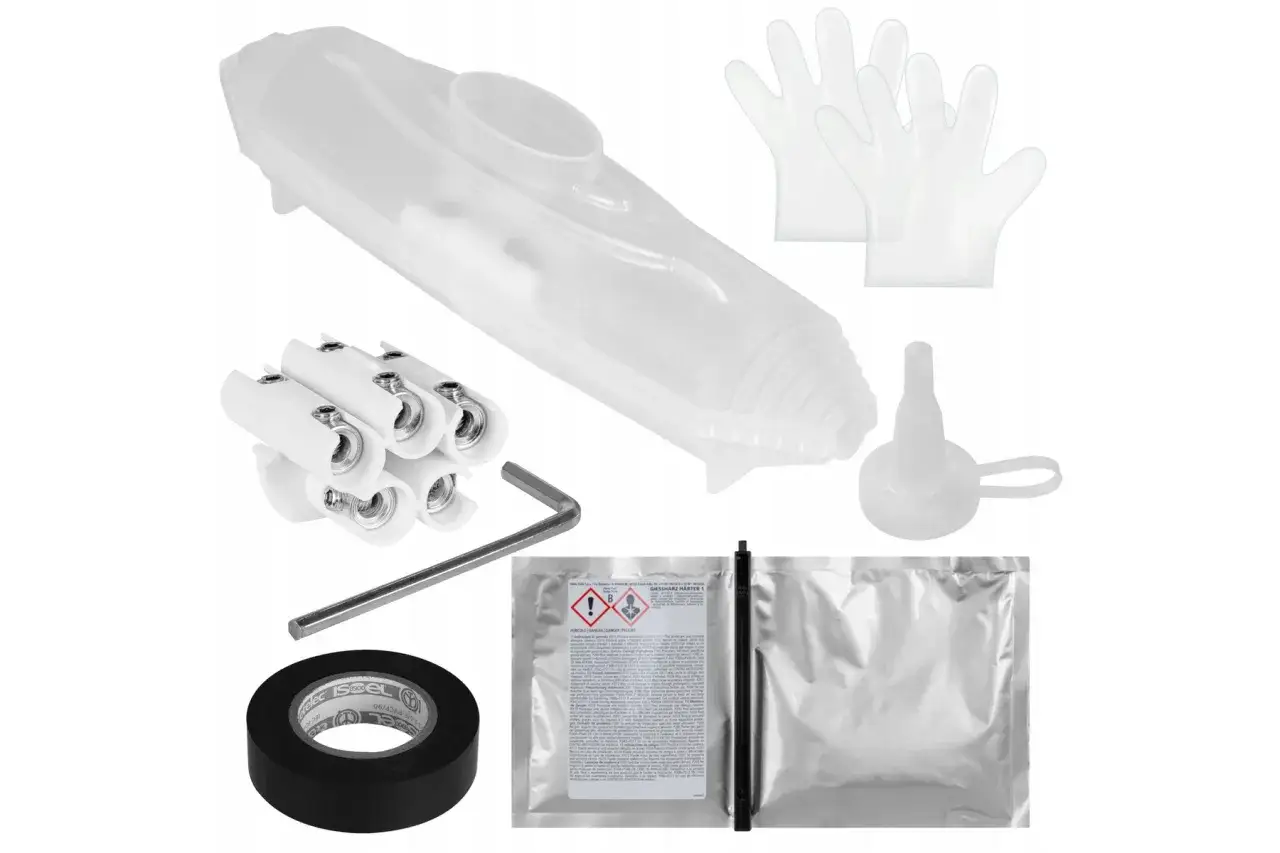

6. Zamykam mufe: wypełniam ją żywicą, układam żel lub obkurczam warstwę termokurczliwą. Tu nie ma miejsca na improwizację, bo każdy system działa trochę inaczej.
7. Sprawdzam ciągłość żył i rezystancję izolacji. Miernik izolacji, czyli megomierz, daje mi pewność, że połączenie nie ma ukrytego przebicia ani zawilgocenia.
8. Układam kabel na odpowiedniej podsypce, bez ostrego kamienia i bez naprężenia, a na końcu oznaczam miejsce połączenia, zanim wszystko zasypię.

Najlepsze zestawy mają instrukcję opisaną bardzo konkretnie: długości odizolowania, średnice kabli, kolejność zalewania albo czas obkurczania. Ja trzymam się tego dosłownie, bo w mufach nie opłaca się robić nic „na oko”. To właśnie dokładność na tym etapie przesądza, czy połączenie przetrwa kilka sezonów, czy będzie trzeba wracać do wykopu.

Najczęstsze błędy, które skracają życie połączenia

• Skręcenie żył i owinięcie taśmą zamiast użycia mufy. To nadal jedna z najgorszych praktyk, bo taśma nie daje trwałej szczelności ani ochrony mechanicznej.
• Brak zapasu kabla. Jeśli połączenie jest napięte, grunt i tak je zniszczy, nawet jeśli sam osprzęt był dobry.
• Dobór zestawu bez sprawdzenia przekroju. Złączka za mała albo za duża nie trzyma przewodnika tak, jak powinna.
• Montaż na mokro. Wilgoć uwięziona w obudowie potrafi zabić nawet porządny system, zwłaszcza jeśli kabel był już uszkodzony i zabrudzony.
• Łączenie Cu z Al przypadkowym osprzętem. To proszenie się o korozję kontaktową i wzrost oporu w miejscu połączenia.
• Brak testu przed zasypaniem. Po zasypaniu każda poprawka kosztuje kilka razy więcej czasu i pieniędzy niż sam pomiar.
• Zasypanie gruzem lub ostrym kamieniem. Mechanicznie kabel wygląda wtedy na zabezpieczony, ale w praktyce pracuje na uszkodzenie izolacji.

W praktyce największe szkody robi nie pojedynczy błąd, tylko ich zestaw: zły osprzęt, brak osuszenia i zbyt szybkie zasypanie wykopu. Gdy unikam tych trzech rzeczy, połączenie ma dużo większą szansę przeżyć lata bez żadnej interwencji. Następny temat, który zwykle interesuje czytelnika, to koszt takiego rozwiązania.

Ile kosztują materiały i kiedy lepiej zlecić pracę elektrykowi

W 2026 roku małe mufy żelowe do prostych połączeń potrafią kosztować kilkanaście lub kilkadziesiąt złotych, ale zestawy do większych przekrojów, lepszej szczelności i wyższej odporności mechanicznej robią się wyraźnie droższe. Gdy patrzę na rynek, widzę wyraźny podział: najtańsze są drobne puszki żelowe, średni segment zajmują mufy termokurczliwe i żywiczne, a najmocniejsze rozwiązania zimnokurczliwe należą do najwyższej półki cenowej. W praktyce cena materiału to tylko część rachunku, bo przy robociźnie liczy się też dostęp do wykopu, głębokość, odwodnienie i pomiary po montażu.

Jeśli kabel zasila dom, bramę wjazdową, pompę albo większy obwód ogrodowy, zwykle nie oszczędzam na materiale. Jedna dobrze dobrana mufa kosztuje mniej niż późniejsze szukanie awarii po deszczu albo po zimowym przemarzaniu gruntu. Przy prostych naprawach da się to zrobić rozsądnie samodzielnie, ale przy większych przekrojach, ciężkim gruncie i braku doświadczenia lepiej oddać robotę elektrykowi z odpowiednim osprzętem i pomiarami. To zwykle tańsze niż powrót do tego samego wykopu.

Co sprawdzam przed zasypaniem, żeby nie odkopywać wykopu drugi raz

• Czy mufa nie leży w miejscu, gdzie zbiera się woda albo będzie pracował ciężki grunt po deszczu.
• Czy kabel ma zapas i nie jest załamany pod ostrym kątem przy samej mufie.
• Czy połączenie zostało zrobione zgodnie z instrukcją producenta, bez pomijania żadnego etapu.
• Czy zrobiłem pomiar ciągłości i izolacji, zanim cokolwiek zasypałem.
• Czy miejsce połączenia jest opisane, sfotografowane i odniesione do stałego punktu w terenie.
• Czy wokół nie ma kamieni, gruzu, korzeni ani innych elementów, które mogłyby z czasem uszkodzić powłokę kabla.

To właśnie te drobiazgi decydują, czy naprawa będzie jednorazowa, czy po kilku miesiącach zacznie się szukanie usterki w wilgotnym wykopie. Ja zawsze wolę poświęcić dodatkowe 15 minut na kontrolę niż wracać w to samo miejsce po pierwszej ulewie. Jeśli połączenie ma pracować w ziemi latami, lepiej zrobić je trochę staranniej, niż później tłumaczyć się z pozornie drobnej oszczędności.
