Podłączenie płyty indukcyjnej - schematy, fazy, koszty i błędy

Najwięcej problemów przy kuchennym remoncie nie robi sama płyta, tylko to, co dzieje się pod blatem i w rozdzielnicy. W tym tekście wyjaśniam, jak podejść do montażu tak, żeby urządzenie działało bezpiecznie, zgodnie ze schematem producenta i bez niespodzianek po pierwszym uruchomieniu. Pokazuję też, kiedy instalacja jednofazowa wystarczy, kiedy potrzebna jest trójfazowa i ile zwykle kosztuje takie zlecenie w 2026 roku.

Jak czytać oznaczenia z instrukcji i tabliczki znamionowej

Ja zawsze zaczynam od tabliczki znamionowej i schematu w instrukcji, bo to one mówią prawdę o urządzeniu. Jak podaje Electrolux, najczęściej spotyka się oznaczenia 220-240V, 220-240V/400V2N oraz 400V3N, ale nie należy ich czytać dosłownie jako informacji, że elektronika płyty pracuje „na 400 V”. W praktyce chodzi o to, jak rozłożyć obciążenie i jakie zabezpieczenia przygotować w instalacji.

Warto też pamiętać, że niektóre mocniejsze modele jednofazowe mogą wymagać 32 A i przewodu 4 mm². To nie jest wyjątek, tylko sygnał, że trzeba bezwzględnie trzymać się dokumentacji konkretnego egzemplarza, a nie ogólnych porad z internetu. Właśnie na tym etapie najłatwiej pomylić „podobną” płytę z dokładnie tym modelem, który masz w kuchni.

Co trzeba przygotować przed montażem

Z mojego punktu widzenia największy błąd brzmi tak: „płyta jest nowa, więc instalacja pewnie da radę”. Nie daje się tego zgadnąć. Trzeba sprawdzić osobny obwód, przekrój przewodu, zabezpieczenia i to, czy instalacja w ogóle obsłuży moc urządzenia bez przeciążania innych odbiorników.

• Osobny obwód dla płyty, bez dokładania jej do gniazd używanych przez zmywarkę, piekarnik czy czajnik.
• Zabezpieczenie dobrane do mocy urządzenia, a nie „jakie akurat było w rozdzielnicy”.
• Przekrój przewodu zgodny z instrukcją konkretnego modelu, zwłaszcza przy płytach o mocy powyżej 7 kW.
• Dostęp do odłączenia zasilania w miejscu, do którego da się szybko sięgnąć w razie awarii.
• Przestrzeń pod płytą na wentylację i swobodne ułożenie przewodu, bez ostrego zagięcia.
• Stan instalacji w starszym mieszkaniu, bo dawny obwód często był projektowany pod znacznie mniejsze obciążenie.

Producenci zwykle wymagają też, żeby przewodu nie przedłużać na własną rękę i nie prowadzić go po ostrych krawędziach. To brzmi banalnie, ale w praktyce właśnie takie drobiazgi później kończą się przegrzewaniem, komunikatem błędu albo problemem z gwarancją. Stąd już tylko krok do samego montażu, który warto zrobić według schematu, a nie intuicji.

Jak przebiega bezpieczne podłączenie krok po kroku

Na tym etapie nie chodzi już o „czy da się”, tylko o to, czy da się prawidłowo. W dobrze przygotowanej kuchni montaż jest prosty, bo instalacja, wycięcie w blacie i schemat połączeń są ze sobą zgodne. Jeśli któryś z tych elementów nie pasuje, nie przyspieszam na siłę, tylko wracam do instrukcji.

1. Odłącz zasilanie obwodu, przy którym będzie pracował elektryk.
2. Osadź płytę w wycięciu zgodnie z wymiarami producenta i upewnij się, że urządzenie leży stabilnie oraz równo.

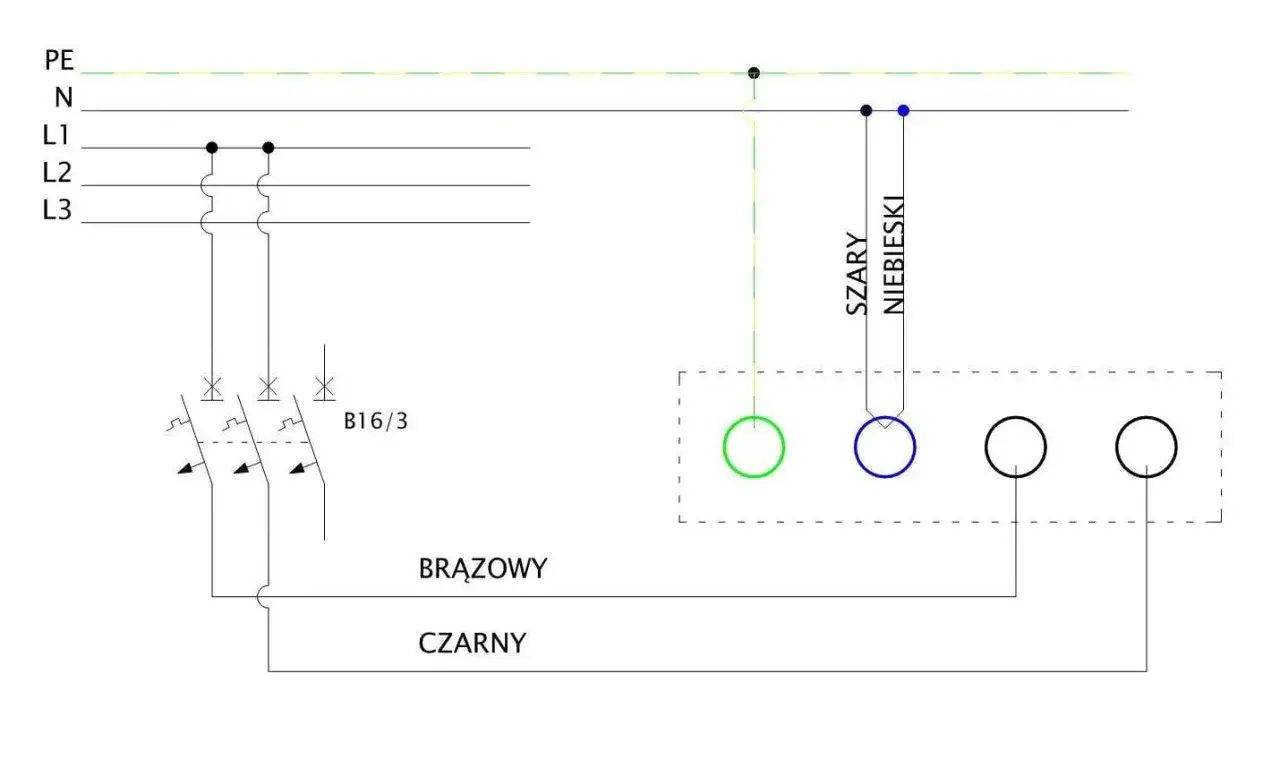

3. Otwórz skrzynkę przyłączeniową i sprawdź schemat połączeń dla konkretnego wariantu zasilania.
4. Ustaw mostki i przewody dokładnie tak, jak pokazuje instrukcja, bez zgadywania na podstawie koloru żył.
5. Dokręć zaciski z odpowiednią siłą, żeby połączenie było pewne, ale bez uszkadzania przewodów.
6. Zamknij osłonę, uporządkuj przewód i dopilnuj, by nie był ściśnięty przez meble.
7. Uruchom płytę testowo i sprawdź każde pole, najlepiej na niskiej i średniej mocy.

Jeśli model ma fabryczny przewód z wtyczką, nadal nie zakładałbym, że „każde gniazdko będzie dobre”. Gniazdo musi być przeznaczone do takiego obciążenia, a w praktyce często i tak potrzebny jest dedykowany obwód. Z kolei przy usługach producenta, takich jak ta opisana przez Siemens, standardem bywa montaż w przygotowanej zabudowie, podłączenie do sieci, uruchomienie i test wszystkich pól, ale bez prac stolarskich, na przykład wycinania otworu w blacie.

Najczęstsze błędy, które wychodzą dopiero po uruchomieniu

Najgorsze pomyłki nie wyglądają dramatycznie w dniu montażu. Często wychodzą dopiero po kilku minutach gotowania albo po pierwszym większym obciążeniu. Właśnie dlatego wolę sprawdzić wszystko od razu, zamiast liczyć, że „jakoś się ułoży”.

• Zły dobór instalacji do modelu płyty, czyli na przykład próba pracy urządzenia trójfazowego w układzie, którego dom po prostu nie ma.
• Wspólny obwód z innymi sprzętami, co kończy się wybijaniem zabezpieczeń przy jednoczesnym gotowaniu i pracy piekarnika.
• Za mały przekrój przewodu, który potrafi się nagrzewać pod większym obciążeniem.
• Brak miejsca na wentylację, przez co elektronika i elementy zasilania pracują w niekorzystnych warunkach.
• Nieprawidłowe mostkowanie zacisków, zwłaszcza przy przejściu między 1N, 2N i 3N.
• Ignorowanie kodów błędów, takich jak F, E3, E311 czy E312, które bardzo często wskazują na problem instalacyjny, a nie „wadliwą płytę”.

Jeżeli po nowym montażu urządzenie od razu pokazuje błąd albo wyłącza się przy próbie większego obciążenia, ja nie zaczynam od naczyń. Najpierw wracam do schematu połączeń, sprawdzam zabezpieczenia i upewniam się, że elektryk nie pominął żadnego elementu. To oszczędza czas i zwykle szybciej prowadzi do przyczyny niż szukanie problemu po omacku.

Ile kosztuje montaż i kiedy lepiej nie robić tego samemu

W 2026 roku samo podłączenie płyty przez elektryka z uprawnieniami zwykle kosztuje 150-450 zł, jeśli instalacja jest już przygotowana. Gdy trzeba dołożyć nowy przewód, wymienić zabezpieczenia albo przerobić obwód, koszt potrafi wzrosnąć do 500-600 zł i więcej. W dużych miastach stawki częściej zbliżają się do górnej granicy, a w starszych mieszkaniach dochodzi jeszcze czas na diagnozę i poprawki.

Ja nie polecam samodzielnego podłączania, jeśli nie masz praktyki w pracy z instalacjami elektrycznymi. To nie jest miejsce na „spróbuję i zobaczę”, bo błąd może skończyć się uszkodzeniem płyty, wybiciem zabezpieczeń albo utratą gwarancji. Jak podaje Electrolux, montaż powinien wykonać elektryk z uprawnieniami SEP do 1 kV, a przy tej klasie urządzeń nie traktowałbym tego jako formalności, tylko jako realny warunek bezpiecznego użytkowania.

Co warto zostawić sobie po montażu, żeby uniknąć kłopotów

Po uruchomieniu nie zamykam tematu. Zostawiam sobie kilka informacji, bo za pół roku albo dwa lata to właśnie one oszczędzają nerwy przy serwisie, sprzedaży mieszkania albo zmianie urządzenia. To drobiazgi, które później robią dużą różnicę.

• Schemat połączeń z instrukcji konkretnego modelu, najlepiej z zaznaczonym użytym wariantem zasilania.
• Informację o zabezpieczeniu, czyli jaki bezpiecznik i jaki obwód zostały zastosowane.
• Datę montażu oraz dane osoby, która go wykonała, zwłaszcza jeśli wpisano to do karty gwarancyjnej.
• Notatkę o ograniczeniu mocy, jeśli płyta została ustawiona tak, by działała w słabszej instalacji.
• Kontakt do elektryka, który zna już układ kuchni i w razie problemu szybciej znajdzie przyczynę.

Po pierwszym gotowaniu sprawdź jeszcze, czy wentylacja działa prawidłowo, czy pod spodem nie ma nadmiernego nagrzewania i czy płyta nie zgłasza błędów przy jednoczesnym użyciu kilku pól. Jeśli wszystko jest ciche, stabilne i zgodne ze schematem, instalacja jest zamknięta tak, jak powinna. Jeśli cokolwiek budzi wątpliwości, lepiej wrócić do dokumentacji i elektryka niż próbować „dokręcić temat” samemu.
