W standardowym gnieździe sieciowym trzy przewody nie są przypadkiem ani zbędnym dodatkiem. Jeden odpowiada za doprowadzenie napięcia, drugi za powrót prądu, a trzeci za ochronę użytkownika przed porażeniem. Zrozumienie, co oznaczają 3 kable w gniazdku, pomaga odróżnić poprawny montaż od prowizorki, która może działać dziś, ale później sprawić kłopoty z bezpieczeństwem i zadziałaniem zabezpieczeń.
Najważniejsze fakty na start
- W nowoczesnym gnieździe domowym pracują trzy żyły: L (faza), N (neutralny) i PE (ochronny).
- PE nie służy do normalnego zasilania urządzeń, tylko do ochrony przy awarii.
- W polskich instalacjach kolory przewodów pomagają w identyfikacji, ale nie wolno opierać się wyłącznie na kolorze.
- W starszych mieszkaniach można spotkać układ dwuprzewodowy z przewodem PEN, więc gniazdo bywa podłączane inaczej niż w nowych instalacjach.
- Jeśli nie masz pewności co do układu przewodów, bezpieczniej wezwać elektryka niż zgadywać.
Co oznaczają trzy przewody w gniazdku
W praktyce chodzi o trzy osobne funkcje. Przewód fazowy L doprowadza napięcie, przewód neutralny N zamyka obwód i odprowadza prąd roboczy z powrotem do źródła, a przewód ochronny PE ma uruchomić ochronę w sytuacji uszkodzenia izolacji lub przebicia na obudowę urządzenia. To właśnie dlatego gniazdo z bolcem lub stykami ochronnymi jest bezpieczniejsze niż stary punkt bez osobnego przewodu ochronnego.
| Przewód | Rola | Typowy kolor w nowej instalacji | Co się dzieje, gdy jest źle podłączony |
|---|---|---|---|
| L | Doprowadza napięcie do odbiornika | Brązowy, czarny lub szary | Urządzenie może działać, ale układ ochrony i wyłączania nie będzie logiczny |
| N | Zamyka obwód i prowadzi prąd roboczy | Niebieski | Możliwe nieprawidłowe działanie, mylące pomiary i problemy przy serwisie |
| PE | Chroni użytkownika i odprowadza prąd przy uszkodzeniu | Zielono-żółty | Największe ryzyko: obudowa urządzenia może pozostać niebezpieczna |
W instalacji 230 V prąd płynie między L i N, a PE pozostaje poza normalną pracą. Ja zawsze tłumaczę to tak: N jest potrzebny, żeby urządzenie działało, PE jest potrzebny, żeby było bezpiecznie. Z tego prostego rozróżnienia wynika prawie wszystko, co warto wiedzieć o podłączeniu gniazda. Skoro to już jasne, najważniejsze staje się rozpoznanie przewodów w realnej puszce, bo tam teoria często zderza się ze starą praktyką.
Jak rozpoznać przewody w polskiej instalacji
W nowych instalacjach w Polsce najczęściej spotkasz układ zgodny z prostą logiką kolorów: niebieski to N, zielono-żółty to PE, a brązowy, czarny albo szary to L. W mieszkaniu po remoncie zwykle nie ma z tym problemu. Kłopot zaczyna się w starszych budynkach, gdzie kolory bywają niestandardowe, a dodatkowo przewód ochronny i neutralny potrafiły być kiedyś połączone wspólnie w jednym torze.
Dlatego nie rozpoznaję żył wyłącznie po barwie izolacji. Kolor jest wskazówką, nie dowodem. Jeśli gniazdo było już wcześniej wymieniane, ktoś mógł zamienić żyły miejscami, a w części mieszkań można trafić na przewody, które przez lata były wielokrotnie przerabiane. W praktyce liczy się to, co pokaże pomiar, a nie to, co „powinno” być według pamięci poprzedniego właściciela.
- L to żyła czynna, pod napięciem.
- N to przewód roboczy, zwykle niebieski.
- PE to przewód ochronny, zwykle zielono-żółty.
- Jeżeli widzisz tylko dwa przewody, możliwa jest stara instalacja z przewodem PEN.
- Jeżeli kolory są nietypowe, trzeba je potwierdzić miernikiem lub zlecić pomiar elektrykowi.
To ważne także z innego powodu: nowoczesne zabezpieczenia, zwłaszcza wyłącznik różnicowoprądowy, działają poprawnie tylko wtedy, gdy przewody są rozdzielone zgodnie z układem instalacji. I właśnie od tego przechodzę do samego podłączenia gniazda, bo tam najłatwiej o błąd, który na pierwszy rzut oka wcale nie wygląda groźnie.

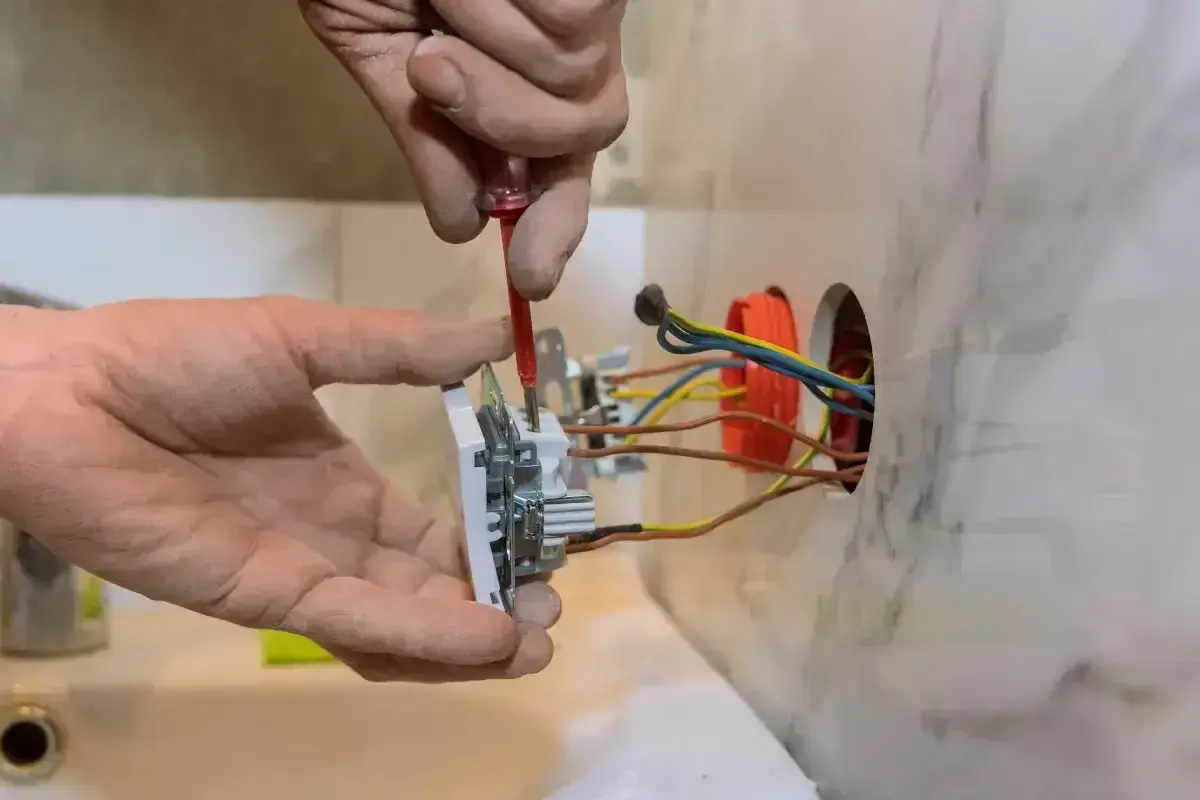

Jak poprawnie podłącza się gniazdo 2P+Z
Jeśli mam opisać samą zasadę, wygląda to prosto: L trafia do zacisku fazowego, N do zacisku neutralnego, a PE do zacisku ochronnego. W gnieździe z bolcem albo stykami ochronnymi przewód PE musi mieć pewne, solidne połączenie. To nie jest miejsce na przypadkowe skręcenie żył, luźny styk albo prowizoryczny mostek zrobiony „bo tak było łatwiej”.
- Odłącz odpowiedni obwód w rozdzielnicy i zabezpiecz go przed przypadkowym załączeniem.
- Sprawdź brak napięcia na wszystkich żyłach odpowiednim testerem, najlepiej dwubiegunowym.
- Rozpoznaj przewody na podstawie pomiaru i oznaczeń, nie tylko koloru.
- Podłącz przewód ochronny do zacisku PE, neutralny do N, a fazowy do L.
- Dokręć zaciski zgodnie z zaleceniami producenta i upewnij się, że żadna żyła nie wystaje poza zacisk.
W nowej instalacji nie łączy się N z PE w samym gnieździe. To częsty błąd osób, które kojarzą dawne zerowanie z aktualnym standardem. Taki mostek miał sens w starym układzie dwuprzewodowym, ale w instalacji z osobnym PE robi więcej szkody niż pożytku. Po poprawnym podłączeniu gniazdo powinno być mechanicznie stabilne, a przewody ułożone tak, by nie były naprężone przy zamykaniu puszki. Z tego miejsca już tylko krok do pytania, co zrobić, gdy instalacja nie jest nowa i trzy żyły wcale nie oznaczają prostego montażu.
Co zmienia stara instalacja dwuprzewodowa
W starszych mieszkaniach i domach nadal spotyka się układ, w którym funkcję ochronną i roboczą pełni jeden przewód PEN. To tłumaczy, dlaczego w części gniazd wciąż widzi się rozwiązania pamiętające dawną praktykę instalacyjną. Problem polega na tym, że taki układ nie daje tego samego poziomu bezpieczeństwa co instalacja z oddzielnymi żyłami L, N i PE.
| Cecha | Instalacja nowa lub po modernizacji | Instalacja stara |
|---|---|---|
| Liczba żył w punkcie gniazda | Najczęściej 3 | Najczęściej 2, czasem 3 po częściowej przeróbce |
| Ochrona użytkownika | Oddzielny PE, możliwość poprawnej współpracy z RCD | Ograniczona, zależna od stanu przewodu PEN i całej instalacji |
| Montaż gniazda | Standardowe podłączenie L, N, PE | Wymaga rozpoznania układu, a czasem modernizacji obwodu |
| Ryzyko błędu | Niewielkie przy poprawnym pomiarze | Duże, zwłaszcza przy samodzielnych przeróbkach |
W takim miejscu nie próbuję „udoskonalać” instalacji na własną rękę, jeśli nie mam pewności, jak zrobiono rozdział przewodów i czy obwód jest przygotowany pod aktualny osprzęt. Najgorszy pomysł to dorysowywanie sobie bezpieczeństwa mostkiem w gnieździe. Jeśli instalacja wymaga modernizacji, rozwiązaniem jest praca na poziomie obwodu, a nie maskowanie problemu przy jednym punkcie. I właśnie z takich prowizorek biorą się najczęstsze usterki, o których warto powiedzieć wprost.
Najczęstsze błędy, które widzę przy wymianie gniazda
W praktyce powtarzają się te same błędy, niezależnie od tego, czy chodzi o mieszkanie w bloku, czy o dom w trakcie remontu. Nie są one egzotyczne, tylko zwykłe, ludzkie pomyłki. Właśnie dlatego tak łatwo je przeoczyć.
- Zamiana L z N - urządzenie zwykle zadziała, ale układ nie będzie poprawnie oznaczony i może to utrudnić późniejszy serwis.
- Połączenie N z PE w nowej instalacji - to błąd, który potrafi zaburzyć ochronę i pracę zabezpieczeń.
- Luźny zacisk - skutkuje grzaniem się gniazda, a czasem iskrzeniem pod obciążeniem.
- Za mały zapas przewodu - przy kolejnym serwisie gniazda żyły są naciągane i łatwo je uszkodzić.
- Opieranie się wyłącznie na kolorze - w starszych instalacjach to proszenie się o pomyłkę.
- Brak sprawdzenia po montażu - gniazdo wygląda poprawnie, ale dopiero pomiar pokazuje, czy naprawdę jest bezpieczne.
Ja zwracam uwagę szczególnie na pierwszy i trzeci punkt, bo z doświadczenia to one najczęściej wracają w postaci reklamacji albo kłopotów po kilku tygodniach użytkowania. Jeśli gniazdo po wymianie robi się ciepłe, wydaje dźwięki albo zabezpieczenie różnicowoprądowe zaczyna wyłączać obwód bez jasnej przyczyny, nie ma sensu zgadywać. Wtedy lepiej przejść do ostatniego kroku, czyli uczciwie ocenić, czy to jeszcze temat dla majsterkowicza, czy już dla elektryka z miernikami.
Trzy zasady, które sprawdzam przed zamknięciem puszki
Przed zamknięciem puszki zostawiam sobie trzy krótkie pytania kontrolne. Czy PE jest naprawdę ochronny, czy zaciski trzymają pewnie, i czy układ przewodów zgadza się z typem instalacji? Jeśli na którekolwiek z nich nie ma pewnej odpowiedzi, nie kończę pracy „na oko”.
- Jeżeli przewody są stare, nadtopione albo kruche, sama wymiana gniazda nie rozwiąże problemu.
- Jeżeli nie potrafisz potwierdzić układu L, N i PE pomiarem, montaż warto zlecić elektrykowi.
- Jeżeli obwód pracuje z RCD, po wymianie dobrze jest sprawdzić jego działanie oraz ciągłość przewodu ochronnego.
W praktyce to właśnie te proste zasady robią największą różnicę. Gniazdo ma wyglądać zwyczajnie, ale ma też działać przewidywalnie, bez grzania, bez iskrzenia i bez udawania, że stara instalacja jest nowa tylko dlatego, że wymieniono plastikową ramkę. Jeśli masz wątpliwość co do przewodów, traktuję ją nie jako przesadę, tylko jako dobry sygnał, żeby instalację sprawdzić miernikiem albo oddać w ręce fachowca.
