Przy obciążeniu 40 kW nie wybiera się kabla na oko. Ja zawsze zaczynam od prądu roboczego, potem sprawdzam długość trasy, sposób ułożenia i to, czy odbiornik pracuje ciągle, czy ma duży rozruch. W praktyce najczęściej punkt wyjścia to miedź 5x16 mm², a przy dłuższym odcinku albo trudniejszych warunkach bezpieczniej przejść na 5x25 mm². To tekst dla osób, które chcą podjąć sensowną decyzję bez zgadywania i bez przewymiarowania „na wszelki wypadek”.
Najważniejsze liczby, które warto zapamiętać od razu
- Przy 40 kW i 400 V trójfazowo prąd zwykle mieści się w okolicach 58-72 A, zależnie od cosφ.
- W krótkim i korzystnym odcinku najczęściej zaczynam od 5x16 mm² Cu.
- Przy dłuższej trasie, pracy ciągłej albo wyższej temperaturze lepiej rozważyć 5x25 mm² Cu.
- Aluminium wymaga większego przekroju niż miedź, więc 16 mm² Al zwykle jest zbyt ciasne.
- Ostateczny dobór trzeba oprzeć także na długości, spadku napięcia, sposobie ułożenia i zabezpieczeniu.
Najrozsądniejszy punkt startowy przy 40 kW
Jeżeli potrzebuję szybkiej odpowiedzi, traktuję 40 kW jako obciążenie, dla którego 5x16 mm² Cu jest rozsądnym minimum w instalacji trójfazowej, ale nie automatycznym zwycięzcą w każdej sytuacji. Gdy trasa jest dłuższa, kabel idzie w cieplejszym miejscu albo odbiornik pracuje prawie bez przerw, przechodzę na 5x25 mm² Cu. W przypadku aluminium startuję wyżej, bo zapas prądowy i napięciowy znika szybciej.
| Warunki | Co wybieram | Dlaczego |
|---|---|---|
| Krótka trasa, miedź, dobra wentylacja | 5x16 mm² Cu | Najczęściej wystarcza jako punkt startowy i daje sensowny zapas. |
| Dłuższa trasa, kabel w rurze lub korycie | 5x16 lub 5x25 mm² Cu | Tu decyzję robi już długość i spadek napięcia, nie sama moc na tabliczce. |
| Praca ciągła albo wyższa temperatura otoczenia | 5x25 mm² Cu | Daje większy margines cieplny i mniejszy spadek napięcia. |
| Aluminium w standardowych warunkach | 5x25 mm² Al | 16 mm² Al traktuję jako zbyt ryzykowne przy pełnych 40 kW. |
| Aluminium, długi odcinek, trudniejsze warunki | 5x35 mm² Al | Lepsza rezerwa na nagrzewanie i spadek napięcia. |
Sam przekrój nie załatwia jednak wszystkiego. Zanim zamknę wybór, zawsze przeliczam jeszcze prąd, bo to on mówi, czy kabel naprawdę ma szansę pracować bez przeciążenia. To prowadzi mnie do drugiego kroku: ile amperów płynie przy takiej mocy.
Ile prądu naprawdę płynie przy 40 kW
Kluczowe jest to, ile amperów naprawdę popłynie. Dla układu trójfazowego liczę orientacyjnie ze wzoru I = P / (√3 × U × cosφ), czyli dla 40 000 W, 400 V i cosφ 0,9 wychodzi około 64 A. Jeśli współczynnik mocy spada do 0,8, robi się już około 72 A; przy czystym obciążeniu rezystancyjnym wynik jest bliżej 58 A.
cosφ to współczynnik mocy, czyli miara tego, ile z pobieranej energii idzie na pracę użyteczną, a ile tylko obciąża sieć. Im niższy cosφ, tym większy prąd dla tej samej mocy i tym trudniej dobrać kabel z małym zapasem.
| cosφ | Prąd przy 400 V | Co to oznacza dla kabla |
|---|---|---|
| 1,0 | ok. 58 A | Kablowi jest najłatwiej, bo obciążenie jest bardziej rezystancyjne. |
| 0,9 | ok. 64 A | To bardzo częsty punkt odniesienia dla wstępnego doboru. |
| 0,8 | ok. 72 A | Dla silników i urządzeń z gorszym cosφ trzeba zostawić większy margines. |
Jeżeli ktoś rozpatruje wersję jednofazową, to nie jest już ten sam problem. 40 kW przy 230 V oznaczałoby prąd rzędu 174 A, a to zupełnie inna klasa przekroju i praktycznie osobny projekt. Właśnie dlatego w praktyce 40 kW prawie zawsze rozpatruję jako obciążenie trójfazowe 400 V. Sam amperaż nadal jednak nie wystarcza, bo kabel pracuje inaczej w ziemi, w rurze i w korycie.
Od czego zależy, czy 16 mm² wystarczy
To tutaj najczęściej pojawia się błąd. Ten sam kabel może być poprawny w jednym miejscu i zbyt słaby w drugim, bo obciążalność długotrwała to nie jest stała liczba z kosmosu, tylko wynik sposobu ułożenia i warunków pracy. Ja zawsze sprawdzam pięć rzeczy.
- Długość trasy - im dłuższy odcinek, tym większy spadek napięcia i większa pokusa, by podnieść przekrój.
- Sposób ułożenia - kabel w ziemi, w rurze, w korycie albo w ociepleniu ma różne warunki chłodzenia.
- Materiał żyły - miedź przewodzi lepiej niż aluminium, więc przy tym samym obciążeniu pozwala zejść niżej z przekrojem.
- Temperatura i grupowanie - kilka kabli obok siebie albo wysoka temperatura otoczenia obniżają dopuszczalny prąd.
- Charakter odbiornika - silnik, sprężarka czy agregat z dużym rozruchem wymagają większego marginesu niż grzałka o podobnej mocy.
W praktyce największą różnicę robi połączenie trasy i sposobu ułożenia. Na papierze 16 mm² wygląda dobrze, ale w ciasnym peszlu albo w gorącym pomieszczeniu zapas szybko się kurczy. Dlatego nie lubię dobierać przekroju wyłącznie z tabeli mocy. Gdy te parametry są już znane, można sensownie zawęzić wybór do kilku przekrojów.

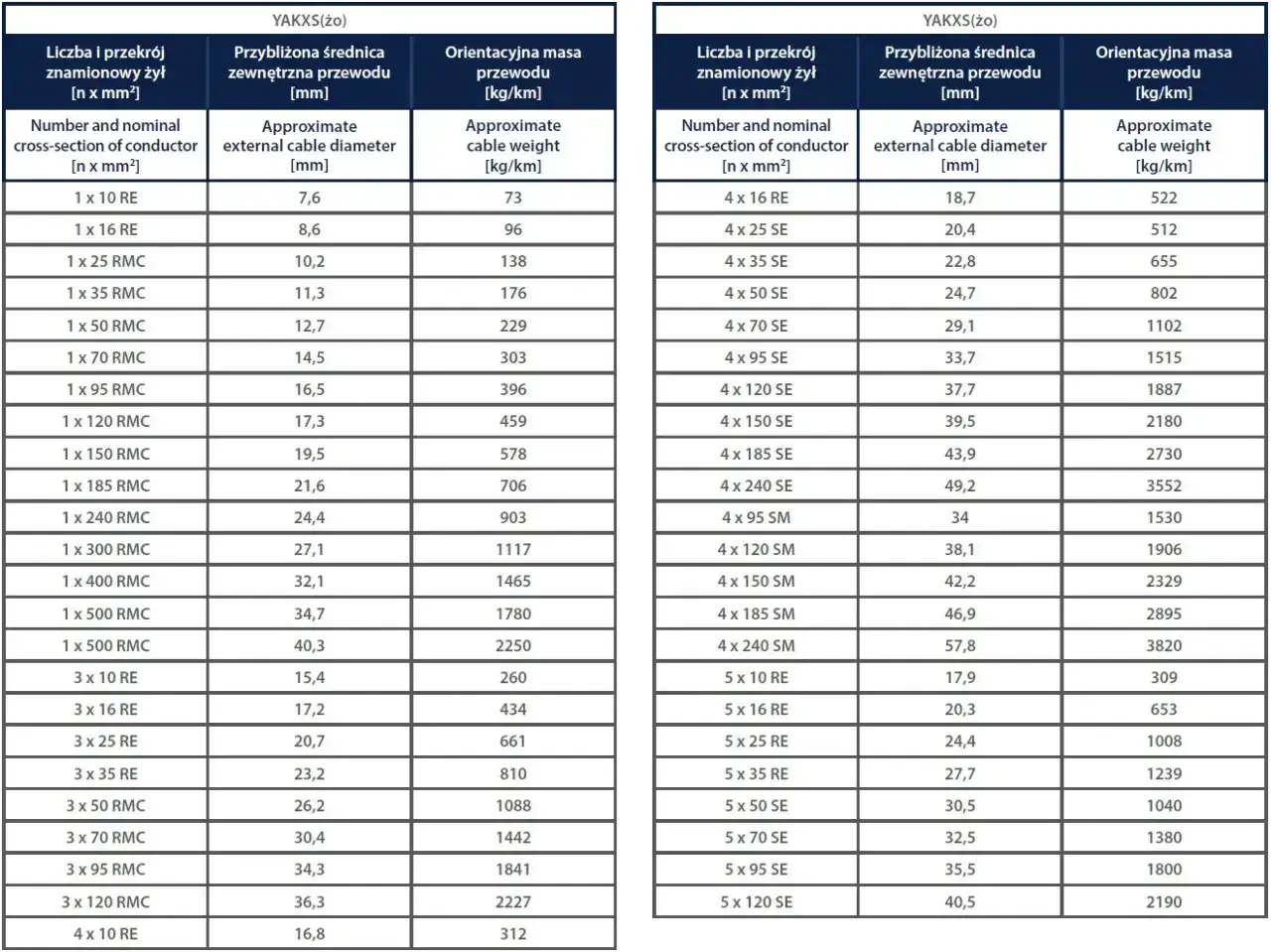

Jakie przekroje wybieram w praktyce
W polskich realiach najczęściej spotykam stałe zasilanie oparte na kablach typu YKY po stronie miedzi i YAKY po stronie aluminium. Sam symbol nie zastępuje obliczeń, ale pomaga szybko odróżnić rozwiązania do instalacji stałej od przypadkowych przewodów, które nie nadają się do takiego obciążenia.
| Sytuacja | Praktyczny wybór | Mój komentarz |
|---|---|---|
| Krótkie połączenie, miedź, dobra wentylacja | 5x16 mm² Cu | Zwykle wystarcza jako punkt startowy. |
| Trasa średnia, kabel w korycie lub rurze | 5x16 lub 5x25 mm² Cu | Tu decyzję robi już długość i spadek napięcia. |
| Długi odcinek albo praca niemal ciągła | 5x25 mm² Cu | Daje wyraźnie większy zapas i lepszy komfort pracy. |
| Aluminium w zwykłych warunkach | 5x25 mm² Al | 16 mm² Al traktuję jako zbyt ryzykowne przy pełnych 40 kW. |
| Aluminium, długi odcinek, wyższa temperatura | 5x35 mm² Al | Lepsza rezerwa na nagrzewanie i spadek napięcia. |
Jeżeli instalacja jest naprawdę „na styk”, nie szukałbym oszczędności w 10 mm². W typowych tabelach prądowych ten przekrój bywa blisko granicy 63 A, a przy 40 kW i cosφ poniżej 0,9 robi się po prostu za ciasno. Właśnie dlatego 16 mm² miedzi jest dla mnie bezpieczniejszym minimum, a 25 mm² staje się naturalnym wyborem, gdy chcę święty spokój na dłużej. Żeby to dobrze poczuć, warto spojrzeć na kilka praktycznych przykładów z trasy.
Przykłady z krótkiej i długiej trasy
Przy doborze nie liczy się tylko sam przekrój, ale też długość linii i sposób pracy odbiornika. Dla obwodów innych niż oświetleniowe praktycznie pilnuję granicy 5% spadku napięcia, a przy urządzeniach wrażliwych na spadki zostawiam jeszcze większy margines. To właśnie dlatego ten sam kabel może w jednej realizacji być trafiony, a w innej już nie.
| Przykład | Co bym zrobił | Dlaczego |
|---|---|---|
| 15-20 m do rozdzielnicy maszyny | 5x16 mm² Cu | Prąd i spadek napięcia zwykle mieszczą się z zapasem. |
| 40-60 m między halą a urządzeniem | 5x25 mm² Cu | Na tej długości 16 mm² nadal może działać, ale zapas topnieje. |
| 80-100 m trasy w obiekcie | 5x25 mm² Cu, czasem więcej | Tu liczy się nie tylko prąd, ale i napięcie na końcu linii. |
| Obciążenie z częstym startem silnika | 5x25 mm² Cu lub analiza projektu | Rozruch potrafi podnieść wymagania bardziej niż sama moc znamionowa. |
Przy dłuższych odcinkach patrzę nie tylko na sam przekrój, ale na spadek napięcia. Dla 40 m lub 50 m 16 mm² miedzi zwykle jeszcze daje radę, ale przy 100 m zaczynam już myśleć o 25 mm² jako o rozsądniejszym standardzie. Na końcu przewodu ważne jest nie tylko to, czy kabel się nie grzeje, ale też to, czy urządzenie dostaje napięcie wystarczająco bliskie nominalnemu. Na tym etapie najłatwiej wpaść w kilka powtarzalnych pułapek.
Najczęstsze błędy przy takim doborze
- Patrzenie tylko na moc - 40 kW brzmi jednoznacznie, ale bez cosφ i długości trasy to nadal za mało.
- Ignorowanie sposobu ułożenia - kabel w ziemi, peszlu, rurze czy w ociepleniu zachowuje się inaczej.
- Zakładanie, że 10 mm² „powinno wystarczyć” - przy pełnym obciążeniu to zwykle zbyt mały margines.
- Traktowanie aluminium jak miedzi - ten sam prąd wymaga większego przekroju po stronie Al.
- Pomijanie rozruchu - silnik, sprężarka albo pompa mogą przez chwilę obciążać instalację znacznie mocniej niż wynika z tabliczki.
- Dobieranie kabla bez zabezpieczenia - zabezpieczenie nadprądowe, czyli wyłącznik lub wkładka chroniąca przed przeciążeniem i zwarciem, musi pasować do kabla i odbiornika.
Największy koszt błędu nie polega na tym, że kabel jest trochę droższy. Problem zaczyna się wtedy, gdy przewód grzeje się za mocno, zabezpieczenie wybija przy pracy ciągłej albo urządzenie na końcu trasy działa niestabilnie. W takich projektach wolę dopłacić do większego przekroju niż później szukać przyczyny spadków napięcia. Zanim jednak cokolwiek zamówię, przechodzę przez krótką checklistę.
Co sprawdzam przed zamówieniem kabla
Zanim zatwierdzę zakup, przechodzę przez prostą listę. To oszczędza późniejszych przeróbek, bo od razu widać, czy mówimy o prostej trasie, czy o odcinku wymagającym większego zapasu.
- Jaka jest rzeczywista moc odbiornika i czy pracuje trójfazowo.
- Jaki jest cosφ albo charakter obciążenia.
- Jaka jest długość trasy liczona w jedną stronę.
- Czy kabel idzie w ziemi, w rurze, w korycie, czy w ociepleniu.
- Czy obok biegną inne przewody, które podnoszą temperaturę pracy.
- Czy potrzebny jest przewód neutralny albo zapas pod przyszłą rozbudowę.
Jeżeli którykolwiek z tych punktów budzi wątpliwość, nie zamykałbym tematu samą tabelą z internetu. Przy 40 kW rozsądny skrót myślowy jest prosty: miedź 5x16 mm² jako punkt wyjścia, 5x25 mm² tam, gdzie trasa robi się dłuższa albo warunki są trudniejsze, a aluminium traktuję ostrożniej i zwykle wyżej o jeden stopień. To podejście rzadko prowadzi do przykrych niespodzianek na etapie uruchomienia.
