Dobór bednarki do uziomu fundamentowego nie sprowadza się do zakupu pierwszego płaskownika z hurtowni. Liczą się przede wszystkim przekrój, materiał i to, czy element ma pracować wyłącznie w betonie, czy także wychodzić do gruntu albo łączyć się z innymi częściami instalacji. Poniżej wyjaśniam, jaka bednarka do uziomu fundamentowego ma sens w typowym domu i kiedy warto sięgnąć po rozwiązanie bardziej odporne niż standardowy ocynk.
Najważniejsze wnioski na start
- Do typowego uziomu fundamentowego najczęściej wybiera się bednarkę 30 x 4 mm; to praktyczny standard z zapasem ponad minimum.
- Minimalny sensowny przekrój to zwykle 30 x 3,5 mm albo drut okrągły 10 mm.
- W samym betonie stal ocynkowana lub czarna może pracować poprawnie, ale wyjścia do gruntu warto robić z materiału odporniejszego na korozję.
- Uziom powinien tworzyć zamknięty pierścień i mieć otulinę betonu przynajmniej 5 cm z każdej strony.
- Połączenia zbrojenia i przewodu uziemiającego trzeba zaplanować przed betonowaniem, bo późniejsza poprawka bywa kosztowna i kłopotliwa.
Najpewniejszy wybór do typowego fundamentu
Jeśli mam wskazać jeden wariant, który najczęściej broni się technicznie i wykonawczo, stawiam na bednarkę 30 x 4 mm ułożoną jako zamknięty pierścień w fundamencie. To rozmiar, który dobrze współpracuje ze zbrojeniem, jest łatwy do mocowania i daje rozsądny margines ponad minimum spotykane w praktyce projektowej. W materiałach technicznych DEHN taki uziom opisano przez drut Ø10 mm albo płaskownik 30 x 3,5 mm, więc 30 x 4 mm jest po prostu bezpiecznym, popularnym wyborem.
Najważniejsze nie jest jednak samo „30 x 4”. O trwałości decydują także ciągłość obwodu, liczba połączeń i sposób wyprowadzenia do głównej szyny uziemiającej. Dobrze zrobiony uziom fundamentowy działa przez całe życie budynku, ale tylko wtedy, gdy od początku jest potraktowany jak element instalacji, a nie dodatek dorzucony na końcu budowy.
Żeby nie zgadywać, warto od razu sprawdzić, jakie parametry są naprawdę istotne i gdzie kończy się rozsądny kompromis, a zaczyna ryzyko błędu.
Jakie parametry musi spełniać bednarka
W tym temacie nie warto szukać cudów. Liczą się proste liczby, które decydują o tym, czy uziom będzie trwały i wygodny w montażu. Najważniejsze są przekrój, grubość otuliny betonowej i sposób prowadzenia połączeń.
| Parametr | Sensowna wartość | Co to oznacza w praktyce |
|---|---|---|
| Bednarka płaska | Minimum 30 x 3,5 mm | To dolna granica, przy której rozwiązanie nadal ma techniczny sens w uziomie fundamentowym. |
| Bednarka płaska | Najczęściej 30 x 4 mm | To najbardziej uniwersalny wybór do domów i mniejszych obiektów. |
| Drut okrągły | Minimum 10 mm | Stosuje się go wtedy, gdy projekt przewiduje przewód okrągły zamiast płaskownika. |
| Otulina betonu | Minimum 5 cm z każdej strony | Takie przykrycie wyraźnie poprawia ochronę przed korozją i stabilność całego układu. |
| Połączenie ze zbrojeniem | Około co 2 m | Zapewnia ciągłość elektryczną i ogranicza ryzyko przerw w obwodzie. |
| Wielkość oczka siatki | Nie większa niż 20 x 20 m | To ważne przy większych fundamentach i rozbudowanych układach połączeń. |
Warto zapamiętać jedną rzecz: większy przekrój nie zawsze poprawia jakość uziemienia. Oporność uziemienia zależy przede wszystkim od geometrii układu i warunków gruntowych, a materiał odpowiada głównie za trwałość. Dlatego w praktyce lepiej trafić z układem i połączeniami niż „przewymiarować” sam płaskownik. To prowadzi prosto do najważniejszego pytania: który materiał wybrać w konkretnym miejscu instalacji.
Który materiał sprawdza się w jakiej strefie
Tu najczęściej popełnia się kosztowny błąd: kupuje się jedną bednarkę do wszystkiego, bez rozróżnienia między strefą betonu a strefą gruntu. A to nie działa tak samo. W samym fundamencie możesz postawić na prostsze rozwiązanie, ale tam, gdzie przewód wychodzi z betonu, zaczyna się już inna historia.
| Materiał | Gdzie ma sens | Zalety | Ograniczenia |
|---|---|---|---|
| Stal czarna | W pełni zalana w betonie | Tania, łatwa do spawania, wystarczająca przy dobrej otulinie betonu. | Nie nadaje się na odcinki wychodzące do gruntu. |
| Stal ocynkowana | W betonie, jako sztuczny uziom fundamentowy | Popularna, łatwo dostępna, sensowna cenowo. | Nie traktuję jej jako dobrego wyboru na wyprowadzenia bezpośrednio do ziemi. |
| Stal miedziowana | Wyprowadzenia, strefy przejściowe, uziomy w gruncie | Dobra odporność korozyjna i rozsądniejsza cena niż pełna nierdzewka. | Droższa od ocynku, wymaga poprawnego doboru połączeń. |
| Stal nierdzewna V4A | Grunt, miejsca agresywne, obiekty trudne środowiskowo | Najwyższa trwałość i najlepsza odporność na korozję. | Najwyższy koszt materiału. |
Ja trzymam się prostej zasady: w betonie można oszczędzić, w gruncie już nie. Z materiałami robi się problem wtedy, gdy przez nieuwagę łączysz stal ocynkowaną z odcinkiem pracującym w ziemi. Taka kombinacja może przyspieszać korozję galwaniczną, czyli sytuację, w której jeden metal koroduje szybciej przez kontakt z innym. Jeśli fundament jest odizolowany od gruntu przez hydroizolację, „białą wannę” albo inne bariery, sam uziom fundamentowy może nie wystarczyć i trzeba przewidzieć dodatkowy układ uziemiający.
Skoro materiał i strefa pracy są już jasne, zostaje najpraktyczniejsza część: jak to ułożyć, żeby nie poprawiać po zalaniu betonu.

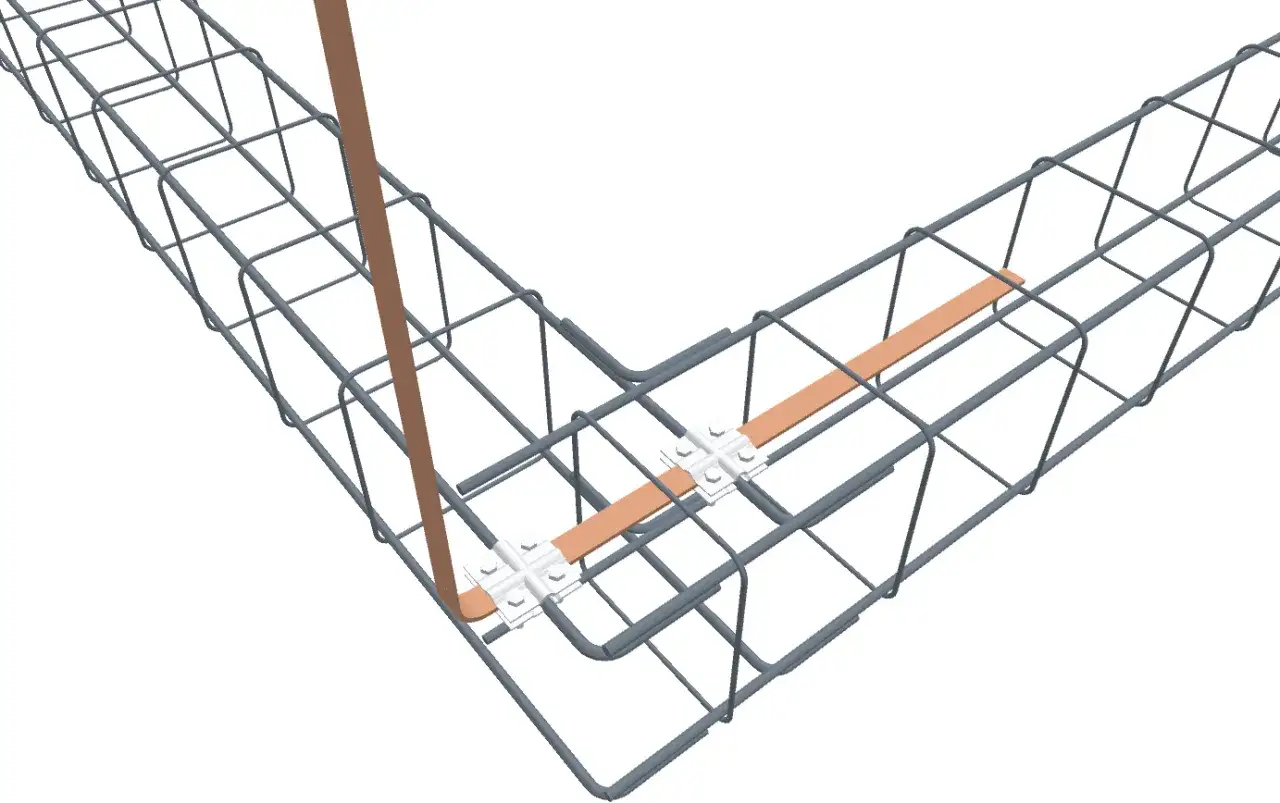

Jak układa się bednarkę w fundamencie
Najbezpieczniej jest zaplanować zamknięty pierścień po obwodzie fundamentu albo płyty. Dzięki temu układ ma czytelną geometrię, mniejszą liczbę połączeń i lepszą powtarzalność. Przy większych obiektach trzeba dodatkowo pilnować siatki połączeń i tego, czy obwód nie jest rozbity przez dylatacje lub podział konstrukcji.
- Wyznacz przebieg bednarki tak, by tworzyła ciągły obwód.
- Zapewnij połączenie ze zbrojeniem w regularnych odstępach, najlepiej około co 2 m.

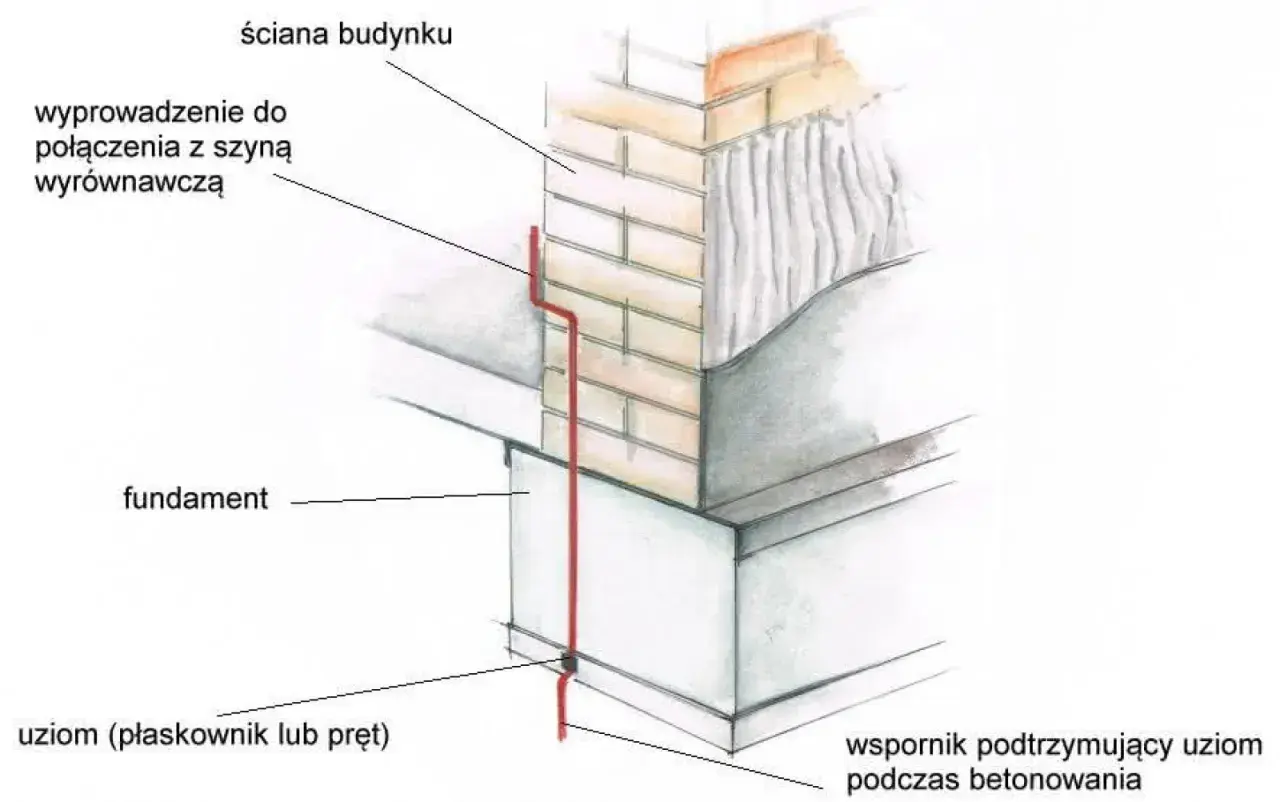

- Przygotuj wyprowadzenie do głównej szyny uziemiającej i ewentualne punkty pod ochronę odgromową.
- Zadbaj o otulinę betonu minimum 5 cm z każdej strony przewodu.
- Sprawdź ciągłość elektryczną przed betonowaniem, a potem udokumentuj przebieg uziomu zdjęciami.
W praktyce najwięcej problemów rodzi nie sam montaż, tylko brak decyzji na etapie projektu. Jeżeli wyprowadzenie ma iść do gruntu, materiał trzeba dobrać od razu pod ten odcinek, a nie dopiero po rozszalowaniu. Dobrze też pamiętać, że w budynkach z bardziej wymagającą ochroną odgromową albo z wnętrzowymi stacjami transformatorowymi przekrój i układ mogą wymagać dodatkowego przeliczenia. To już nie jest miejsce na domysły, tylko na projekt.
Gdy układ jest dobrze zaplanowany, kolejnym krokiem jest uniknięcie kilku błędów, które niszczą nawet porządny materiał.
Najczęstsze błędy, które skracają trwałość uziomu
- Za mała otulina betonu. Jeśli przewód leży zbyt blisko powierzchni, szybciej traci ochronę przed korozją.
- Brak zamkniętego pierścienia. Otwarty układ jest mniej czytelny technicznie i trudniejszy do kontroli.
- Ocynkowane wyprowadzenie do gruntu. To jeden z najczęstszych błędów wykonawczych i jeden z najbardziej kosztownych w skutkach.
- Za mało połączeń ze zbrojeniem. Uziom traci wtedy pewność ciągłości elektrycznej.
- Łączenie różnych metali bez planu. Niewłaściwe zestawienie materiałów może tworzyć ogniwo galwaniczne i przyspieszać korozję.
- Brak kontroli przed zalaniem. Po wylaniu betonu poprawki są dużo trudniejsze niż pół godziny dokładnej weryfikacji wcześniej.
W wielu budowach widzę ten sam schemat: inwestor oszczędza na detalu, który wydaje się mało ważny, a później traci więcej na poprawkach, pomiarach i rozkuwaniu. W uziemieniu nie opłaca się iść na skróty, bo koszty błędu wychodzą dopiero po czasie, kiedy naprawa jest już wielokrotnie droższa. To naturalnie prowadzi do pytania o budżet, bo ceny materiałów potrafią mocno się różnić.
Ile to kosztuje i kiedy warto dopłacić
W ofertach TIM rozpiętość cenowa jest bardzo wyraźna i dobrze pokazuje, kiedy dopłata ma sens, a kiedy nie. Bednarka ocynkowana 30 x 4 mm w kręgu około 25 kg i 26 m kosztuje około 231,24 zł, wersja pomiedziowana 30 x 4 mm około 1125,81 zł, a nierdzewna V4A 30 x 4 mm około 1338,97 zł. To są ceny materiału, nie montażu.
| Wariant | Przykładowa cena detaliczna | Wniosek praktyczny |
|---|---|---|
| Ocynk 30 x 4 mm | około 231 zł za krąg 25 kg / 26 m | Najbardziej opłacalny do standardowego uziomu w betonie. |
| Pomiedziowana 30 x 4 mm | około 1126 zł za krąg 25 kg | Ma sens, gdy wyprowadzenia i strefy przejściowe mają większe wymagania trwałościowe. |
| Nierdzewna V4A 30 x 4 mm | około 1339 zł za krąg 25 kg | Najmocniejszy wybór, ale koszt uzasadnia się tylko tam, gdzie faktycznie pracuje w trudnym środowisku. |
Ja nie dopłacałbym do nierdzewki tylko dlatego, że brzmi „lepiej”. W typowym domu jednorodzinnym, jeśli przewód zostaje w betonie i ma odpowiednią otulinę, ocynkowana bednarka 30 x 4 mm zwykle wystarcza. Dopłata zaczyna mieć sens przy wyjściach do gruntu, obiektach z izolacją od wody i gruntu, agresywnym środowisku albo tam, gdzie projekt od początku stawia wyżej trwałość niż koszt zakupu.
Zanim beton zasłoni wszystko na stałe, warto jeszcze sprawdzić kilka rzeczy, które potem decydują o tym, czy uziom będzie naprawdę gotowy do pracy.
Co sprawdzić przed zalaniem betonu, żeby nie poprawiać tego po fakcie
- Czy bednarka tworzy ciągły, zamknięty obwód.
- Czy wyprowadzenie do GSU jest wykonane z materiału odpowiedniego do strefy pracy.
- Czy otulina betonu wynosi przynajmniej 5 cm z każdej strony.
- Czy połączenia ze zbrojeniem są rozmieszczone w regularnych odstępach.
- Czy dokumentacja zdjęciowa pokazuje przebieg przewodu przed zalaniem.
- Czy projekt przewiduje dodatkowy uziom, jeśli fundament ma słaby kontakt z gruntem.
Jeśli mam zostawić jedną praktyczną odpowiedź, brzmi ona tak: do zwykłego fundamentu najrozsądniejsza jest bednarka 30 x 4 mm, ułożona jako zamknięty pierścień z dobrą otuliną i przemyślanym wyprowadzeniem. Cała reszta to już dopasowanie materiału do miejsca, w którym przewód kończy pracę w betonie, a zaczyna pracę w gruncie.
