Przy otworze o szerokości 3 m nadproże trzeba traktować jak pełnoprawną belkę konstrukcyjną, a nie tylko element zamykający mur. O powodzeniu decydują tu nie tylko pręty, ale też wysokość przekroju, oparcie na murze, rodzaj ściany i obciążenie od stropu albo dachu. W tym tekście pokazuję, kiedy wystarczy gotowy system, jak myślę o układzie zbrojenia i na co zwracam uwagę, żeby nad otworem nie pojawiły się rysy po kilku tygodniach.
Najpierw sprawdź nośność i oparcie, dopiero potem dobieraj pręty
- Otwór 3 m zwykle wymaga podejścia konstrukcyjnego, bo obciążenie zależy od całej ściany i stropu, nie tylko od samego muru nad otworem.
- Gotowe systemy prefabrykowane bywają wystarczające, ale ich dopuszczalny zakres bardzo się różni.
- W belce monolitycznej liczą się: pręty dolne, zbrojenie górne, strzemiona, zakotwienie i wysokość przekroju.
- Typowe oparcie elementu najczęściej mieści się w granicach 10-12,5 cm na stronę, chyba że producent wymaga więcej.
- Przy ścianie nośnej najlepszą decyzję daje projektant konstrukcji, a nie uniwersalny schemat z katalogu.
Dlaczego otwór 3 m wymaga już myślenia konstrukcyjnego
Na takim świetle przestaje działać intuicja z małych okien. Im większa rozpiętość, tym szybciej rośnie ugięcie i tym bardziej wrażliwy staje się cały detal na błędy wykonawcze. W praktyce nie chodzi wyłącznie o samą belkę, ale o cały układ: mur nad otworem, wieniec, strop, dach i warunki podparcia po bokach.
To ważne, bo nad otworem powstaje strefa odciążenia, a ciężar muru nie rozkłada się równomiernie. Siły spływają do boków, więc wąskie marginesy błędu, które przy małym oknie jeszcze uchodzą na sucho, tutaj szybko wychodzą w postaci rys albo zarysowanego tynku. Z mojego punktu widzenia przy 3 m lepiej od razu myśleć o wysokości przekroju i oparciu, niż próbować ratować sytuację samym dokładaniem stali.
Jeśli nad otworem pracuje strop albo dach, traktuję to już jako fragment ustroju nośnego, a nie detal murarski. Dopiero na tym tle ma sens wybór rozwiązania, bo nie każdy system nadaje się do takiej rozpiętości.
Które rozwiązanie ma sens przy tej rozpiętości
| Rozwiązanie | Kiedy ma sens | Co zyskujesz | Na co uważać |
|---|---|---|---|
| Monolityczne nadproże żelbetowe | Gdy nad otworem jest większe obciążenie albo potrzebujesz pełnej swobody wymiarów | Największą elastyczność projektu i możliwość dobrania przekroju do realnych sił | Wymaga szalunku, projektu i czasu dojrzewania betonu |
| Prefabrykowane strunobetonowe | Gdy producent dopuszcza taką rozpiętość i obciążenie mieści się w jego tabelach | Szybki montaż i mniej robót mokrych | Nie wolno wychodzić poza zakres systemu ani skracać oparcia |
| Zespolone systemowe | Gdy chcesz połączyć belkę, nadmurowanie i wieniec w jeden detal | Powtarzalny układ i dobra integracja z murem | Zakres otworów bywa ograniczony i trzeba trzymać się konkretnego układu warstw |
| Stalowa belka ukryta w przegrodzie | Gdy masz mało miejsca na wysokość albo duże obciążenie przy ograniczonym przekroju | Dużą nośność przy niewielkiej wysokości | Mostek termiczny, ochrona przeciwpożarowa i korozja wymagają dopracowania |
Różnica między systemami jest tu naprawdę istotna. Jak podaje Leier, belki Strong w układzie zespolonym występują nawet w długości 3,05 m, ale producent ogranicza ten układ do otworów o maksymalnej szerokości 2,7 m. Z kolei Pozbruk deklaruje nadproża strunobetonowe pozwalające kształtować otwory do 3 m bez stemplowania lub zalewania betonem. To dobry dowód na to, że sam napis „3 m” na katalogu niczego jeszcze nie przesądza.
Jeżeli więc wybór padnie na monolit, układ zbrojenia trzeba rozpisać szczególnie starannie. I właśnie tu najłatwiej popełnić błąd, bo wielu wykonawców patrzy tylko na liczbę prętów, a nie na to, jak belka naprawdę pracuje.

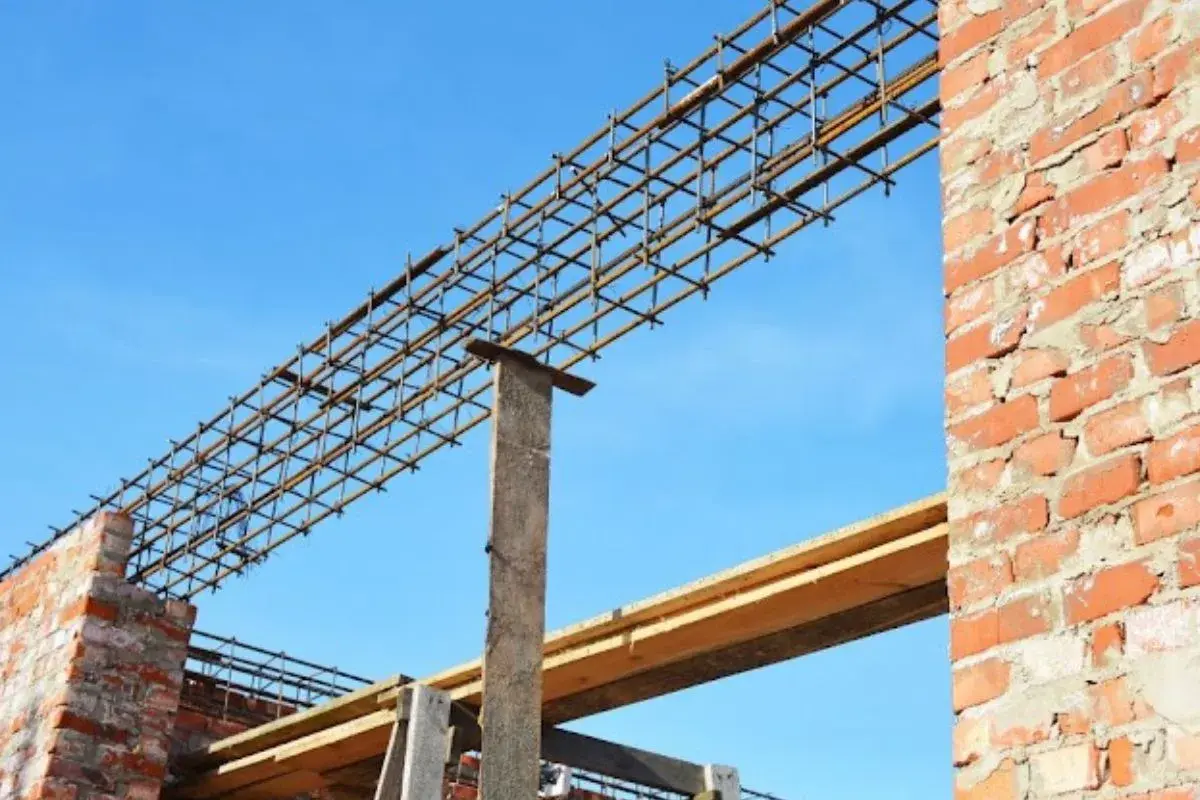

Jak wygląda sensowny układ zbrojenia w monolitycznej belce
Na 3 m nie szukałbym jednego „magicznego” zestawu prętów. Bezpieczny detal zaczyna się od logiki pracy belki: dół bierze rozciąganie, góra stabilizuje przekrój i pracuje w strefach podporowych, a strzemiona spinają kosz i ograniczają ścinanie. W zasadach detalowania Eurokodu 2 przyjmuje się m.in., że do podpory prowadzi się co najmniej 25% zbrojenia przęsłowego, a w konstrukcjach monolitycznych przewiduje się też zbrojenie górne nad podporami, nawet przy założeniu swobodnego podparcia.
Pręty dolne przenoszą najważniejszy moment
To one odpowiadają za główną pracę na zginanie w środku przęsła. Przy nadprożu o rozpiętości 3 m właśnie ta strefa jest najbardziej obciążona, więc dolne zbrojenie jest pierwszym elementem, który trzeba dobrać rozsądnie. Nie kończę go tuż przy krawędzi otworu, bo bez sensownego zakotwienia pręt nie wykorzysta swojej nośności. W praktyce projektowej często odwołuje się do zasad, w których długość zakotwienia prętów prostych liczy się od 10Ø, ale zawsze trzeba to czytać razem z przekrojem, klasą betonu i warunkami pracy belki.
Zbrojenie górą nie jest dodatkiem „na wszelki wypadek”
W belkach monolitycznych górne pręty nie są ozdobą, tylko elementem, który poprawia zachowanie nad podporami, ogranicza rysy skurczowe i pomaga utrzymać ciągłość z wieńcem. Z praktyki projektowej wynika też, że nawet jeśli obliczenia zakładają swobodne podparcie, zbrojenie górne warto przewidzieć świadomie, a nie zostawiać jako przypadek. Przy większym otworze to właśnie taki detal często odróżnia sztywną, spokojnie pracującą belkę od elementu, który po pierwszej zimie zaczyna rysować tynk.
Przeczytaj również: Jaka zagęszczarka do fundamentów? Wybierz dobrze!
Strzemiona trzymają geometrię i pilnują ścinania
Strzemiona nie „robią” całej nośności, ale bez nich belka przestaje być uporządkowana geometrycznie i gorzej radzi sobie ze ścinaniem. W strefie przypodporowej ich rola rośnie, bo tam najłatwiej o ukośne rysy i lokalne przeciążenia. Ja patrzę na nie jak na rusztowanie dla całego kosza zbrojeniowego: mają utrzymać pręty główne we właściwym położeniu i pomóc belce pracować jako jeden element, a nie luźny zestaw stali zatopionej w betonie.
- Zakotwienie jest równie ważne jak sama średnica prętów.
- Wysokość belki często daje więcej niż dokładanie kolejnych prętów.
- Otulina musi być dobrana do środowiska pracy, zwłaszcza w ścianie zewnętrznej.
Jeśli ten układ jest poprawnie rozpisany, nadproże ma szansę pracować spokojnie i przewidywalnie. Ale sama stal nie wystarczy, jeżeli źle zrobisz oparcie, beton albo kolejność robót.
Oparcie, beton i pielęgnacja decydują o tym, czy detal zadziała
Na budowie widzę to bardzo wyraźnie: dobre nadproże można zepsuć na etapie oparcia, a przeciętne uratować tylko częściowo przez staranne wykonanie. W instrukcjach systemowych najczęściej spotyka się oparcie rzędu 10-12,5 cm na stronę, a w rozwiązaniach prefabrykowanych wymagania bywają jeszcze bardziej konkretne. Jeżeli producent podaje własną wartość minimalną, to nie ma sensu jej „zaokrąglać” w dół.
| Element kontroli | Co sprawdzam w praktyce | Dlaczego to ważne |
|---|---|---|
| Oparcie na murze | Czy po obu stronach jest równe i zgodne z projektem | Za krótkie oparcie szybko prowadzi do rys i lokalnego miażdżenia muru |
| Warstwa podparcia | Czy belka leży na nośnym, wyrównanym podłożu, a nie „na przypadkowej fudze” | Krzywe podparcie przenosi siły mimośrodowo i psuje pracę elementu |
| Beton | Czy użyto klasy wskazanej w projekcie i czy dobrze go zagęszczono | Zbyt słaby lub źle ułożony beton obniża nośność całego detalu |
| Podpory montażowe | Czy zostały zastosowane tam, gdzie wymaga tego system albo rozpiętość | Przy większych otworach bez podpór łatwo o ugięcie w czasie montażu |
| Pielęgnacja | Czy nie obciążono belki zbyt wcześnie | Beton musi dojrzewać, zanim dostanie pełne obciążenie od muru lub stropu |
W praktyce systemowej spotyka się też rozwiązania, w których po osiągnięciu około 70% wymaganej wytrzymałości, zwykle po mniej więcej 7 dniach, można przejść do kolejnych robót murowych. Ja traktuję to jako minimum ostrożności, nie jako zachętę do pośpiechu. Przy ścianie zewnętrznej pilnuję również ciągłości izolacji termicznej, bo nadproże bardzo łatwo staje się mostkiem cieplnym i później wychodzi to na elewacji albo na wewnętrznej powierzchni muru.
Jeżeli pominiesz te rzeczy, nawet poprawnie narysowane zbrojenie nie zadziała tak, jak powinno. Wtedy zostają już tylko naprawy, a tych na etapie nadproża zdecydowanie wolę uniknąć.
Najczęstsze błędy przy takich nadprożach
- Dobór tylko po szerokości otworu - bez sprawdzenia, co naprawdę obciąża belkę od góry.
- Za krótkie oparcie - szczególnie wtedy, gdy ktoś chce „uratować” centymetry na świetle otworu.
- Brak zakotwienia zbrojenia - pręty kończą się za wcześnie i nie pracują tak, jak trzeba.
- Zbyt mała wysokość przekroju - bo „stal się zmieści”, choć belka później za mocno pracuje na ugięciu.
- Pomijanie podpór montażowych - przy dużej rozpiętości to proszenie się o kłopoty jeszcze przed pełnym związaniem betonu.
- Ignorowanie mostka termicznego - w ścianie zewnętrznej to błąd, który wraca po pierwszym sezonie grzewczym.
- Przekroczenie zakresu systemu prefabrykowanego - bo „na oko powinno wytrzymać”, a katalog mówi coś innego.
Najgorsze są błędy, których nie widać po zamknięciu muru. Nadproże wygląda wtedy poprawnie, ale po czasie zaczyna pracować nie tak, jak przewidział to projekt. Dlatego przed zakryciem elementu zawsze sprawdzam jeszcze kilka rzeczy, nawet jeśli na budowie wszyscy są już zmęczeni i chcą iść dalej.
Przed zamknięciem ściany sprawdź jeszcze te trzy rzeczy
- Czy detal jest zgodny z projektem - zwłaszcza jeśli nad otworem pracuje strop, dach albo ciężka ściana wyżej.
- Czy zbrojenie nie koliduje z wieńcem i ociepleniem - bo potem trudno to poprawić bez kucia.
- Czy nikt nie obciąży belki za wcześnie - czas dojrzewania betonu jest częścią nośności, a nie formalnością.
- Czy rzeczywiste oparcie po obu stronach jest równe - centymetry robią tu większą różnicę, niż wielu osobom się wydaje.
Przy otworze 3 m traktuję nadproże jak detal, który powinien być policzony, a nie zgadywany. Jeśli ściana jest nośna, nad otworem pracuje strop albo dach, a do tego zależy Ci na trwałości bez rys i ugięć, najlepszą drogą jest dobór systemu albo monolitu pod konkretne obciążenie. To właśnie poprawne zakotwienie, odpowiednie oparcie i rozsądna wysokość belki zwykle decydują o tym, czy konstrukcja będzie spokojnie pracować przez lata.
