Budowa domu lub innego obiektu zaczyna się od precyzji, a nie od betonu. Zanim wejdzie koparka, trzeba bezpiecznie przenieść osie i poziomy z projektu w teren tak, by nie zgubić ich podczas robót ziemnych. Właśnie temu służą ławy drutowe, czyli praktyczne profile odniesienia, które pozwalają utrzymać geometrię budynku na etapie wykopu i fundamentów. W tym tekście pokazuję, czym są, jak działają, jak je wykonać i na co uważać, żeby nie poprawiać wszystkiego po raz drugi.
Najważniejsze rzeczy o tyczeniu osi i poziomów
- To tymczasowy układ odniesienia, a nie element fundamentu.
- Profile ustawia się poza strefą wykopu, zwykle 0,5-2 m od robót.
- Drut lub sznur pokazuje osie, a reper trzyma wysokość „zera”.
- Najważniejsze są stabilność, poziom i kontrola przekątnych.
- Po wykonaniu fundamentów profile można zdemontować, ale zdjęcia i pomiary warto zachować.
Czym są ławy drutowe i dlaczego się je stawia

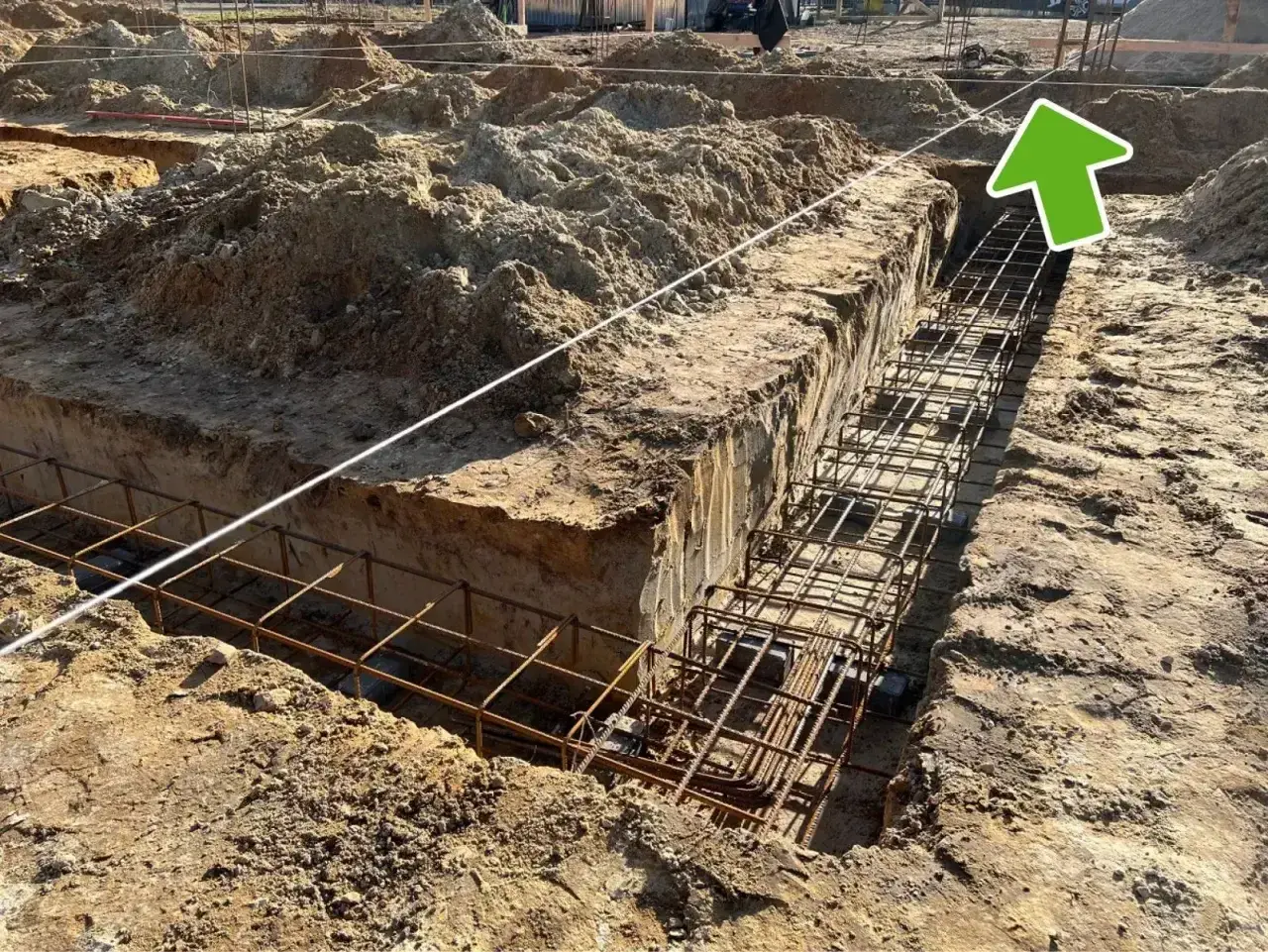

W praktyce to tymczasowa konstrukcja z palików i desek ustawiona poza strefą przyszłego wykopu. Na deskach zaznacza się osie budynku, a naciągnięty drut albo sznur wyznacza linie, do których można odwołać się po zdjęciu humusu i wykonaniu wykopu. Ja traktuję ją jako zewnętrzną pamięć budowy: kiedy znikają naturalne punkty w gruncie, nadal zostaje stabilny punkt odniesienia.
Najważniejsze jest to, że nie jest to żadna część fundamentu. To narzędzie pomocnicze dla geodety, kierownika budowy i ekipy wykonawczej. Dzięki niemu można odtworzyć położenie ścian, narożników i poziomu „zera”, czyli przyjętej wysokości odniesienia, nawet wtedy, gdy teren jest już rozkopany. W branży spotkasz też nazwy ławy sznurowe, ciesielskie i geodezyjne. Jeśli to ustawienie jest niedokładne, błędny start potrafi później przejść przez cały budynek jak krzywa linia przez kolejne etapy robót. Przed przejściem do techniki warto więc zobaczyć, jak taki układ czyta się na placu budowy.
Jak działają na budowie i co z nich odczytuje ekipa

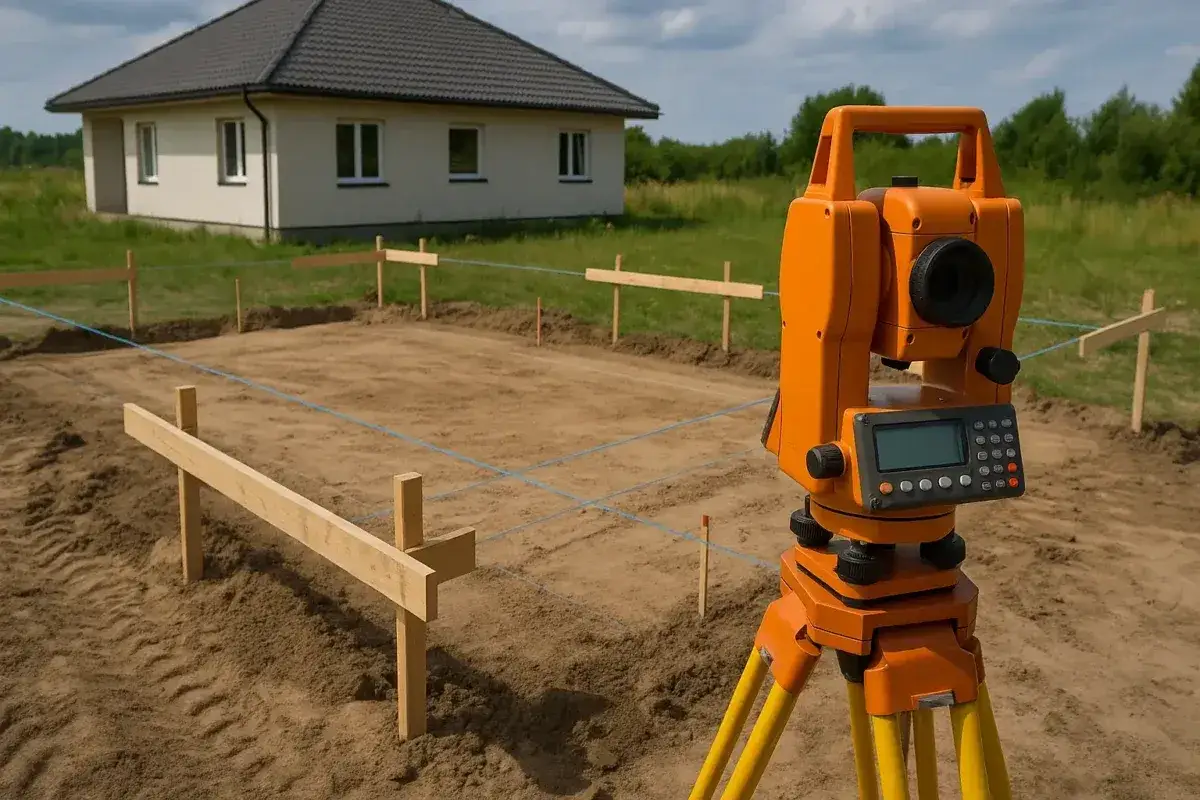

Geodeta wyznacza punkty charakterystyczne budynku, zwykle narożniki i osie ścian nośnych. Następnie na palikach mocuje się poziome deski, a na nich oznacza się miejsca przecięć osi. To właśnie te oznaczenia, a nie przypadkowe wbite kołki w ziemię, pozwalają później dokładnie przenieść linię ściany na dno wykopu albo na szalunek ławy fundamentowej.
W praktyce ekipa odczytuje z takich profili trzy rzeczy: położenie osi, odległość od wykopu i poziom wysokościowy. Do kontroli pionu używa się pionu murarskiego, a do poziomu - poziomnicy lub niwelatora. Przy prostych rzutach warto też sprawdzać przekątne: jeśli mają zgodne wartości, ryzyko „ucieczki” narożników jest dużo mniejsze. Przy bardziej złożonym planie budynku nie zgaduję niczego na oko, tylko wracam do pomiaru. Po takim uporządkowaniu łatwiej przejść do samego wykonania profili.
Jak przygotować je poprawnie krok po kroku
Najlepiej zacząć od materiału, który wytrzyma kilka tygodni pracy, wiatr, wilgoć i kontakt z ekipą. Najczęściej sprawdzają się krawędziaki albo mocne paliki oraz sztywne deski. W praktyce dobrze działają wartości robocze pokazane niżej, bo dają dość miejsca na bezpieczną pracę wokół wykopu i jednocześnie utrzymują stabilność całego układu.
| Element | Praktyczny zakres | Po co to ma znaczenie |
|---|---|---|
| Paliki | Około 1,5-2 m długości, przekrój mniej więcej 6x6 do 10x10 cm | Muszą utrzymać deskę mimo pracy gruntu i wiatru |
| Deski | Najczęściej 2-3 cm grubości, długość około 2 m | Tworzą czytelną i stabilną linię odniesienia |
| Odsunięcie od wykopu | Zwykle 0,5-2 m poza obrysem robót | Chroni profile przed koparką i ułatwia przejście wokół wykopu |
| Wysokość górnej krawędzi | Co najmniej kilkadziesiąt centymetrów ponad strefą robót, często minimum 30 cm ponad cokołem | Zapewnia widoczność drutu i wygodne przenoszenie osi |
| Drut lub sznur | Cienki, mocno napięty | Pokazuje linię osi bez „bujań” i zwisów |
Po ustawieniu materiałów robię to zawsze w tej samej kolejności: najpierw wbicie palików, potem wypoziomowanie desek, później oznaczenie punktów osi i na końcu napięcie drutu. Do naciągu wolę cienki drut stalowy niż żyłkę, bo mniej pracuje i lepiej pokazuje linię. Jeśli ktoś używa sznura, powinien pilnować, by był naprawdę mocno napięty i nie łapał zwisu po deszczu. Na końcu zostawiam jeszcze reper wysokościowy, czyli stały punkt odniesienia do wszystkich poziomów. Bez niego łatwo zgubić „zero” budynku już po pierwszym dniu robót ziemnych.
Warto też pamiętać o dostępie dla sprzętu. Jeśli jedna strona działki ma służyć jako dojazd, profile trzeba odsunąć tak, by nie blokowały ruchu. Gdy miejsca jest mało, lepiej poświęcić trochę czasu na przemyślane ustawienie niż później przesuwać cały układ po betonowaniu.
Najczęstsze błędy, które psują wytyczenie
Na budowie problemy rzadko wynikają z jednego wielkiego błędu. Najczęściej psuje wszystko kilka drobiazgów, które na początku wyglądają niewinnie. Ja zwracam uwagę szczególnie na te sytuacje:
- Profile ustawiono zbyt blisko wykopu - koparka albo osypująca się ziemia potrafią je przesunąć albo zniszczyć.
- Deski nie są idealnie wypoziomowane - wtedy cały układ osi zaczyna żyć własnym życiem.
- Drut jest zbyt luźny - linia ucieka i przestaje być wiarygodna.
- Brakuje trwałych oznaczeń - po deszczu albo po przypadkowym uderzeniu nie wiadomo, gdzie była oś.
- Nie ma kontroli przekątnych - przy prostokątnym rzucie to najszybszy test, czy budynek nie „skręca”.
- Nikt nie zabezpieczył punktu wysokościowego - a bez niego później trzeba odtwarzać wszystko z pamięci i notatek.
Jeśli profil został naruszony, nie próbuję go „ratować na oko”. Przy fundamentach lepiej cofnąć się o krok i sprawdzić pomiar jeszcze raz niż przenosić błąd do zbrojenia, szalunku i ścian. To właśnie na tym etapie najłatwiej zaoszczędzić sobie poprawek, które później są wielokrotnie droższe.
Ławy sznurowe a inne metody tyczenia
Nie każda budowa wymaga identycznego podejścia. W prostym domu jednorodzinnym wystarczy solidnie zrobiony układ profili, ale przy trudnej działce albo skomplikowanym rzucie warto zwiększyć poziom kontroli. Poniżej porównuję najczęstsze rozwiązania, tak jak patrzę na nie z punktu widzenia praktyki na placu budowy.
| Metoda | Kiedy się sprawdza | Plusy | Ograniczenia |
|---|---|---|---|
| Kołkowa | Przy prostych i małych obrysach, gdy wykop nie zagraża punktom pomiarowym | Szybka i zwykle najtańsza | Łatwo ją zniszczyć w trakcie robót ziemnych |
| Sznurowa lub drutowa | Gdy potrzebny jest stabilny punkt odniesienia poza wykopem | Lepsza czytelność osi, wygodniejsza kontrola na kilku etapach robót | Zajmuje więcej miejsca i wymaga dokładniejszego ustawienia |
| Pełne tyczenie geodezyjne | Przy bardziej złożonych obiektach, trudnym terenie lub większym ryzyku błędu | Najwyższa dokładność i najlepsza kontrola | Większy koszt i więcej formalności |
Jeżeli ktoś pyta mnie, czy warto dopłacać do bardziej rozbudowanego tyczenia, odpowiadam zwykle tak: to zależy od tego, ile kosztowałby późniejszy błąd. W prostym domu różnica bywa odczuwalna już na starcie, ale przy nieregularnym rzucie albo małej działce dodatkowa precyzja szybko się broni. Nie traktuję tu jednej stawki jako reguły, bo koszt zależy od regionu, dostępu do działki i tego, ile pracy trzeba włożyć w stabilne profile. Zanim jednak ruszy koparka, warto przejść przez prostą listę kontrolną.
Co warto zabezpieczyć, zanim koparka ruszy z wykopem
Na finiszu przygotowań zawsze patrzę na trzy rzeczy: czy osie są jednoznaczne, czy punkt wysokościowy jest opisany i czy nic nie zniknie po pierwszym przejeździe sprzętu. To małe zabezpieczenia, ale właśnie one decydują, czy fundamenty powstaną bez nerwowych korekt.
- potwierdź osie z geodetą lub kierownikiem budowy
- oznacz i opisz reper wysokościowy
- zrób zdjęcia każdego narożnika i całego układu profili
- sprawdź, czy koparka i transport nie zahaczą o deski
- zapisz wymiary w notatniku lub dzienniku budowy
Jeśli fundamenty są już wykonane, profile można rozebrać, ale dokumentacja powinna zostać. Właśnie ona przydaje się później, gdy trzeba wrócić do osi ścian, sprawdzić poziomy albo wyjaśnić rozbieżność między projektem a wykonaniem. Dobre wytyczenie nie rzuca się w oczy, ale to ono trzyma w ryzach całą dalszą budowę.
