Dobrze dobrane kolory faz i pozostałych żył w instalacji elektrycznej oszczędzają czas przy montażu, zmniejszają ryzyko pomyłki i ułatwiają późniejsze przeróbki. W praktyce chodzi nie tylko o to, jaki przewód ma jaki kolor, ale też o to, kiedy wolno na nim polegać, a kiedy trzeba go potwierdzić pomiarem. Poniżej wyjaśniam, jak czytać oznaczenia w nowych instalacjach, co zrobić ze starym okablowaniem i jak nie pomylić faz z przewodem neutralnym albo ochronnym.
Oznaczenia faz, N i PE trzeba czytać razem z pomiarem
- W nowych instalacjach trójfazowych najczęściej spotkasz układ brązowy, czarny i szary dla L1, L2 i L3.
- Niebieski oznacza N, a żółto-zielony PE, więc tych barw nie używa się przypadkowo jako żył fazowych.
- Kolor pomaga w orientacji, ale przy modernizacji i starej instalacji zawsze trzeba go potwierdzić pomiarem.
- Przy urządzeniach trójfazowych liczy się także kolejność faz, bo wpływa na kierunek pracy napędów.
- Jeśli barwy są nietypowe lub niezgodne z opisem, trzeba odtworzyć logikę obwodu, a nie zgadywać.
Jakie barwy mają przewody fazowe

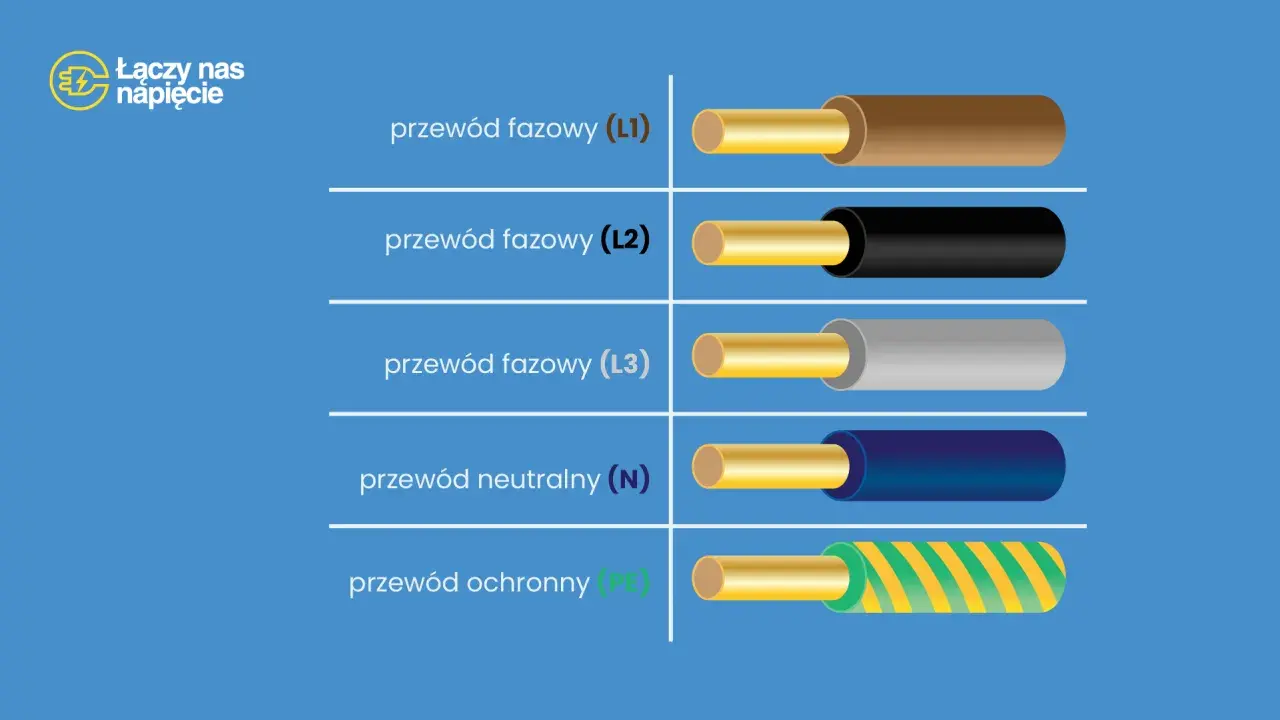

W typowej nowej instalacji trójfazowej najczęściej przyjmuje się układ L1 = brązowy, L2 = czarny, L3 = szary. To czytelny standard, który dobrze działa w rozdzielnicach budynków mieszkalnych, małych obiektach usługowych i prostych układach przemysłowych. W materiałach ZPE przewody fazowe opisano szerzej jako żyły czarne, brązowe, czerwone lub szare, ale przy współczesnych instalacjach budynkowych najpraktyczniejszy pozostaje właśnie ten trzykolorowy układ.
| Oznaczenie | Najczęstszy kolor | Rola w instalacji | Praktyczna uwaga |
|---|---|---|---|
| L1 | brązowy | pierwsza faza | często początek układu trójfazowego |
| L2 | czarny | druga faza | kolejność warto potwierdzić przed podłączeniem napędu |
| L3 | szary | trzecia faza | powinien pozostać konsekwentnie opisany w całym obiekcie |
| N | niebieski | przewód neutralny | nie należy używać go jako fazy |
| PE | żółto-zielony | przewód ochronny | to żyła ochronna, nie robocza |
Niebieski zostawiam dla N, a żółto-zielony dla PE. To dwie barwy zastrzeżone dla funkcji, które nie powinny być wykorzystywane przypadkowo jako faza.
Jeżeli kabel ma tylko jedną żyłę fazową, barwa sama w sobie nie mówi jeszcze wszystkiego. Wtedy liczy się też opis obwodu, miejsce wpięcia i pomiar, który potwierdza, że to rzeczywiście przewód roboczy. I właśnie dlatego kolor należy traktować jako wskazówkę, nie jako dowód końcowy.
Dlaczego kolor nie wystarcza do identyfikacji obwodu
Sam kolor bywa mylący, bo instalacje są przerabiane, łączone z różnych okresów i naprawiane przez różne osoby. Ja zawsze traktuję barwę jako podpowiedź, nie jako ostateczny dowód. W obiektach modernizowanych można spotkać odcinki wykonane według starszych zasad, a w starych obwodach przewód, który dziś powinien być neutralny albo ochronny, bywał kiedyś używany inaczej. Dlatego w warunkach technicznych i dokumentacji spotkasz odwołanie do PN-HD 308 S2:2007, ale na miejscu i tak najważniejszy jest pomiar.
- Odłącz zasilanie na właściwym zabezpieczeniu, nie tylko na łączniku.
- Sprawdź brak napięcia dwubiegunowym próbnikiem, zanim dotkniesz żył.
- Porównaj przewody z opisem na listwie, schematem albo oznaczeniem w rozdzielnicy.
- Po weryfikacji dodaj nowe opisy, jeśli barwy nie odpowiadają funkcji przewodów.
- Nie zgaduj przy obwodach trójfazowych, napędach i urządzeniach o większej mocy.
To podejście nie jest przesadą. W elektryce jedna pomyłka kolorystyczna potrafi przejść niezauważona do momentu awarii, a wtedy naprawa zajmuje już dużo więcej czasu niż pierwotna poprawka. Gdy ten fundament jest jasny, łatwiej przejść do samej kolejności faz.
Jak rozpoznać L1, L2 i L3 w praktyce
Przy L1, L2 i L3 najważniejsza jest nie sama barwa, ale kolejność faz. W większości nowych układów trójfazowych zachowuje się porządek brązowy-czarny-szary, ale przy odbiornikach takich jak silnik, pompa czy sprężarka i tak sprawdzam sekwencję wskaźnikiem kolejności faz. Dwie zamienione żyły potrafią odwrócić kierunek obrotów, a to już nie jest kosmetyka, tylko realny problem eksploatacyjny.
- Najpierw identyfikuję przewód ochronny PE i neutralny N.
- Potem sprawdzam oznaczenia na listwach zaciskowych i w dokumentacji rozdzielnicy.
- Jeśli obwód zasila urządzenie trójfazowe, potwierdzam sekwencję wskaźnikiem kolejności faz.
- Po każdej zmianie zapisuję układ tak, żeby kolejny serwisant nie musiał go odtwarzać od zera.
W obwodach jednofazowych ta kolejność ma mniejsze znaczenie dla samego działania, ale w całym obiekcie porządek nadal robi różnicę. Im bardziej konsekwentnie prowadzisz oznaczenia, tym szybciej wychodzą późniejsze przeglądy i drobne naprawy. Najwięcej problemów powstaje jednak nie przy samym ustawieniu faz, tylko przy zwykłych pomyłkach wykonawczych.
Najczęstsze pomyłki przy oznaczaniu żył
Najwięcej problemów widzę nie w dużych rozdzielnicach, ale w drobnych przeróbkach: wymianie gniazdka, dołożeniu łącznika albo skróceniu przewodu po remoncie. To tam łatwo o drobny błąd, który później wraca jako awaria albo nieczytelny schemat.
- Użycie niebieskiego jako fazy - to szybki sposób na pomyłkę przy każdym kolejnym serwisie.
- Wykorzystanie żółto-zielonego do pracy pod napięciem - szczególnie niebezpieczne, bo ta barwa sygnalizuje ochronę, nie tor roboczy.
- Brak ponownego oznaczenia po naprawie - po wymianie fragmentu przewodu kolor może już nie odpowiadać funkcji całego obwodu.
- Mieszanie różnych standardów w jednej rozdzielnicy - przy takiej instalacji nawet doświadczony elektryk traci czas na dochodzenie logiki połączeń.
- Ufanie starej etykiecie bez sprawdzenia - opis potrafi być starszy niż sama modernizacja.
Jeżeli po naprawie układ przestaje być jednoznaczny, lepiej od razu dodać opisy na przewodach i listwach niż liczyć na pamięć. To drobiazg, ale właśnie on zwykle decyduje, czy za pół roku ktoś zrozumie tę instalację bez rozbierania pół rozdzielnicy. W starszych budynkach ten problem robi się jeszcze większy, bo dochodzi kwestia dawnych układów przewodów.
Co zmieniają stare instalacje i przewód PEN
W starszych budynkach największy kłopot sprawia nie sama faza, tylko układ, w jakim prowadzono przewody. Możesz trafić na instalację z przewodem PEN, czyli połączonym ochronno-neutralnym, albo na obwody, w których barwy nie odpowiadają dzisiejszemu standardowi. Wtedy nie zakładam niczego na podstawie samej izolacji, tylko sprawdzam przekroje, punkty rozdziału i dokumentację obiektu.
- Jeśli nie ma osobnych żył PE i N, instalacja może wymagać ostrożnej modernizacji, a nie szybkiej poprawki.
- Jeśli kolory są nietypowe, najpierw ustalam funkcję przewodu, dopiero później go oznaczam.
- Jeśli obwód był przerabiany wielokrotnie, warto odtworzyć schemat od zera, zamiast zgadywać po barwach.
- Jeśli planujesz rozbudowę, najlepiej od razu przejść na czytelny układ zgodny z obecnym standardem.
To właśnie w starych instalacjach najczęściej wychodzi, że kolor jest tylko warstwą zewnętrzną, a prawdziwa logika obwodu siedzi głębiej. I to prowadzi już do praktyki, która oszczędza najwięcej czasu przy każdej kolejnej ingerencji.
Porządek oznaczeń, który ułatwia każdą późniejszą przeróbkę
Najlepiej sprawdza się prosty zestaw zasad: jeden system kolorów w całym obiekcie, czytelne opisy na listwach, aktualny schemat w rozdzielnicy i żadnego zgadywania przy pracy pod napięciem. Jeżeli coś nie pasuje do schematu, zatrzymuję się na etapie pomiaru, a nie na etapie „wydaje mi się”. Taki sposób pracy jest szybszy, bezpieczniejszy i znacznie tańszy w utrzymaniu niż późniejsze poprawki po błędnym podłączeniu.
Właśnie dlatego dobre oznaczenie żył ma znaczenie nie tylko dla elektryka, ale też dla każdego, kto po latach będzie tę instalację modernizował, rozbudowywał albo po prostu diagnozował awarię.
