Temat zerowania gniazdka wraca zwykle wtedy, gdy w mieszkaniu pojawia się stara instalacja dwużyłowa, wymiana osprzętu albo potrzeba oceny, czy bolec ochronny naprawdę coś daje. Ja patrzę na to przede wszystkim przez pryzmat bezpieczeństwa: ta metoda może działać w starszym układzie TN-C, ale ma konkretne ograniczenia i nie wolno jej traktować jak uniwersalnego rozwiązania. Poniżej rozkładam ją na czynniki pierwsze, pokazuję różnice między ochroną dawną i współczesną oraz podpowiadam, kiedy wezwać elektryka zamiast improwizować.
Najważniejsze informacje, które od razu porządkują temat
- W starszych instalacjach styk ochronny bywa połączony z przewodem PEN, a nie z osobnym PE.
- To nie jest to samo co uziemienie; w nowym układzie PE i N są rozdzielone.
- Największe ryzyko pojawia się wtedy, gdy przerwany zostanie przewód PEN albo ktoś dorobi mostek bez sprawdzenia instalacji.
- Nowoczesna modernizacja zwykle oznacza rozdział PEN na PE i N, a potem zabezpieczenie obwodów wyłącznikiem różnicowoprądowym 30 mA.
- Sam bolec ochronny nie wystarcza, jeśli nie ma pewnej ciągłości przewodu ochronnego i pomiarów po pracach.
Na czym polega to rozwiązanie i skąd wziął się termin
W praktyce chodzi o połączenie styku ochronnego gniazda z przewodem ochronno-neutralnym PEN. Jeśli dojdzie do uszkodzenia izolacji i faza trafi na obudowę urządzenia, powstaje prąd zwarciowy, który ma wywołać szybkie zadziałanie zabezpieczenia nadprądowego. To właśnie ten mechanizm przez lata dawał ochronę w wielu starych instalacjach mieszkaniowych.
Warto jednak od razu uporządkować język. Zerowanie to termin starszy, mocno zakorzeniony w polskiej praktyce budowlanej i elektrycznej. Dziś częściej mówi się o układach TN-C, TN-C-S, o przewodzie PEN oraz o ochronie przez samoczynne wyłączenie zasilania. Sama nazwa bywa więc myląca, ale sens techniczny pozostaje ten sam: chodzi o bezpieczne odprowadzenie prądu uszkodzeniowego tak, aby zabezpieczenie odcięło obwód.
Przeczytaj również: Brak regulacji docisku okna - Co robić?
PEN zamiast osobnych przewodów PE i N
PEN pełni jednocześnie funkcję ochronną i neutralną. To różni go od nowoczesnego układu, w którym PE odpowiada wyłącznie za ochronę, a N za przewód roboczy. Gdy ktoś miesza te pojęcia, łatwo potem o błędne przeróbki, na przykład o niepotrzebne mostkowanie w miejscu, gdzie już nie powinno go być.
W materiałach edukacyjnych styk ochronny opisuje się właśnie jako element służący do uziemienia albo zerowania odbiorników. I to dobrze pokazuje istotę sprawy: sam bolec nie jest celem samym w sobie, tylko częścią całego układu ochronnego. Ten układ działa poprawnie tylko wtedy, gdy ciągłość połączeń jest pewna.
Od tego miejsca przechodzę do ważniejszego pytania: kiedy takie rozwiązanie ma jeszcze sens, a kiedy jest już tylko pozostałością po starej instalacji.
Zerowanie, uziemienie i osobny przewód ochronny to nie to samo
Najwięcej błędów bierze się z tego, że te trzy rzeczy wrzuca się do jednego worka. A to są różne rozwiązania, z innymi warunkami działania i innymi ograniczeniami. W nowej instalacji nie łączy się przewodu ochronnego z neutralnym w samym gnieździe. Po rozdziale PEN przewody PE i N mają już osobne zadania.
| Układ | Jak wygląda w praktyce | Co daje | Ograniczenia |
|---|---|---|---|
| TN-C | Jeden przewód PEN pełni funkcję ochronną i neutralną | Da się stosować w starszych instalacjach dwużyłowych | Awaria PEN jest szczególnie niebezpieczna |
| TN-C-S | Do budynku dochodzi PEN, a dalej następuje rozdział na PE i N | Umożliwia bezpieczniejszą modernizację | Rozdział musi być wykonany w odpowiednim punkcie i poprawnie uziemiony |
| TN-S | PE i N są prowadzone oddzielnie od początku | Najczytelniejszy układ dla współczesnych instalacji | Wymaga pełnego, poprawnie wykonanego okablowania ochronnego |
Różnica praktyczna jest prosta: w układzie TN-C ochrona opiera się na wspólnym PEN, a w nowych układach ochronę buduje się na osobnym PE i dodatkowych zabezpieczeniach. Dlatego nie każde stare gniazdo z bolcem można traktować jak „normalnie uziemione” gniazdo. Z punktu widzenia bezpieczeństwa to duża różnica, choć na pierwszy rzut oka osprzęt bywa identyczny.
To prowadzi do następnego kroku: jak w ogóle rozpoznać, z czym ma się do czynienia w mieszkaniu lub domu, zanim zacznie się wymianę osprzętu.
Jak rozpoznać starą instalację przed wymianą osprzętu
Gdy oceniam taki punkt, nie patrzę wyłącznie na samą ramkę czy kolor gniazda. Interesuje mnie cały obwód: liczba żył, stan przewodów, sposób podłączenia bolca i to, co dzieje się w rozdzielnicy. Sam wygląd ściany niczego nie przesądza. Stare i nowe gniazdo mogą wyglądać podobnie, ale ich ochrona może działać zupełnie inaczej.

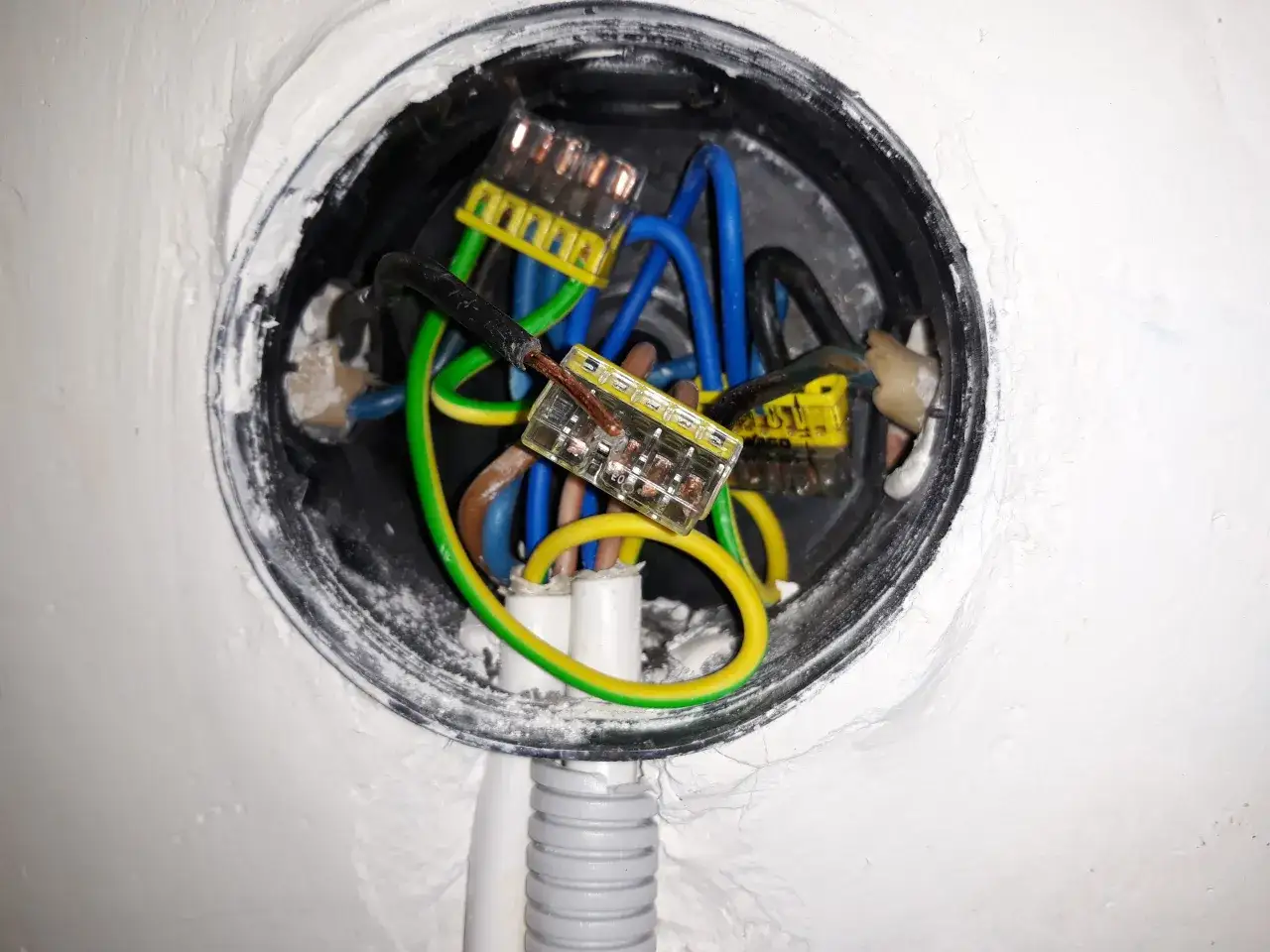

- Jeśli w puszce widać tylko dwa przewody, najpewniej nie ma osobnego PE.
- Jeśli bolec jest połączony z przewodem neutralnym, masz do czynienia z rozwiązaniem starszego typu.
- Jeśli w rozdzielnicy nie ma wyraźnego rozdziału PEN na PE i N, instalacja wymaga dokładniejszej oceny.
- Jeśli obwód nie ma wyłącznika różnicowoprądowego, nie zakładaj, że sama obecność bolca załatwia temat bezpieczeństwa.
- Jeśli przewody są aluminiowe, kruche albo nadpalone, priorytetem jest modernizacja, a nie kosmetyczna wymiana gniazda.
Ja zawsze powtarzam jedno: kolor przewodu pomaga, ale nie zastępuje pomiaru. W nowszych instalacjach niebieski oznacza N, a zielono-żółty PE, lecz w starych obwodach bywa z tym różnie. Jeśli coś wygląda „na oko” poprawnie, to nadal nie znaczy, że jest bezpieczne pod obciążeniem.
Właśnie dlatego przed wymianą osprzętu warto spojrzeć nie tylko na to, co widać na ścianie, ale też na typowe błędy, które potrafią zepsuć całą ochronę.
Najczęstsze błędy, które osłabiają ochronę
W praktyce większość problemów nie wynika z samej idei ochrony, tylko z błędnego wykonania. I to jest ważne, bo prowizorka często daje fałszywe poczucie bezpieczeństwa. Gniazdo wygląda „prawidłowo”, ale po pierwszym uszkodzeniu instalacji nie działa już tak, jak powinno.
- Mostek wykonany „na szybko” z cienkiego, przypadkowego przewodu zamiast porządnego połączenia ochronnego.
- Łączenie PE z N w niewłaściwym miejscu, zwłaszcza po rozdziale PEN w modernizowanej instalacji.
- Zakładanie, że bolec oznacza bezpieczeństwo, mimo że nie sprawdzono ciągłości przewodu ochronnego.
- Wpinanie nowego osprzętu do starego obwodu bez weryfikacji stanu przewodów i zabezpieczeń.
- Traktowanie adapterów i przejściówek jako stałego rozwiązania ochronnego.
- Ignorowanie luźnych połączeń, nadtopień i śladów przegrzewania w gnieździe lub puszce.
Najgroźniejsza jest sytuacja, w której ktoś liczy na ochronę opartą o PEN, a przewód ma już słaby styk albo przerwę. Wtedy metalowa obudowa urządzenia może znaleźć się pod napięciem i nie każdy domyśli się tego od razu. Dlatego w starej instalacji nie szukam „ładnego” rozwiązania, tylko takiego, które realnie zadziała przy uszkodzeniu.
To naturalnie prowadzi do pytania, co zrobić, jeśli instalacja wymaga już nie tylko poprawki, ale sensownej modernizacji.
Jak podejść do modernizacji bez prowizorki
Jeśli mam doradzić jedną rzecz, to tę: nie modernizuj ochrony w gnieździe na ślepo. Najpierw trzeba ustalić układ sieci, a dopiero potem decydować, czy wystarczy wymiana osprzętu, czy potrzebny jest szerszy remont obwodu. W praktyce różnica między doraźną poprawką a porządną modernizacją jest ogromna.
- Ustal typ instalacji i sprawdź, czy masz TN-C, TN-C-S czy TN-S.
- Zbadaj ciągłość ochrony, czyli to, czy połączenie ochronne rzeczywiście jest pewne na całej długości obwodu.
- Rozdziel PEN na PE i N w odpowiednim miejscu, jeśli układ i stan instalacji na to pozwalają.
- Dodaj wyłącznik różnicowoprądowy 30 mA tam, gdzie ma on sens i gdzie instalacja jest do tego przygotowana.
- Wymień zużyty osprzęt i przewody, jeśli widać przegrzania, korozję albo kruchą izolację.
- Zrób pomiary po zakończeniu prac i poproś o protokół, a nie tylko o informację „już działa”.
W praktyce najważniejsze są dwa pojęcia. Pętla zwarcia to droga, którą prąd uszkodzeniowy wraca do źródła, a samoczynne wyłączenie zasilania oznacza, że zabezpieczenie odcina obwód wystarczająco szybko, zanim zrobi się niebezpiecznie. To właśnie dlatego same deklaracje o „dobrym zerowaniu” niczego nie załatwiają bez pomiaru.
Jeżeli modernizacja ma być zrobiona dobrze, kończy się nie na montażu gniazda, ale na sprawdzeniu całego układu. I właśnie o tym warto pamiętać przy odbiorze prac.
Co warto zapamiętać przy remoncie i odbiorze prac
Przy remontach mieszkań najwięcej problemów widzę wtedy, gdy ktoś wymienia tylko osprzęt, a nie dotyka reszty instalacji. Wtedy wizualnie wszystko wygląda świeżo, ale ochrona pozostaje stara. Ja wolę prostsze, mniej efektowne rozwiązanie: mniejsza liczba „udekorowanych” punktów, za to poprawnie wykonane połączenia, zabezpieczenia i pomiary.
- Nie traktuj starego gniazda z bolcem jako gwarancji bezpieczeństwa.
- Nie dorabiaj mostków samodzielnie, jeśli nie masz pewności, jak działa cały obwód.
- Przy modernizacji licz się z rozdziałem przewodów, a nie tylko z wymianą ramki i mechanizmu.
- Po pracach poproś o pomiary ciągłości ochrony, rezystancji izolacji i działania RCD.
- Jeśli instalacja jest bardzo stara, planuj wymianę etapami, ale według jednego sensownego projektu, nie doraźnych poprawek.
Najuczciwsza odpowiedź na temat jest taka: zerowanie bywało praktycznym rozwiązaniem w starszych instalacjach, ale dziś to już tylko element szerszej historii ochrony przeciwporażeniowej. Przy remoncie warto myśleć o nim jako o rozwiązaniu przejściowym albo o części istniejącego układu, a nie o wzorcu do kopiowania. Jeśli masz wątpliwości, lepiej wydać pieniądze na kontrolę i modernizację niż na pozornie poprawne gniazdko, które nie obroni się przy awarii.
