WLZ w praktyce - czym jest i jak dobrać ją bez błędów

Wewnętrzna linia zasilająca to jeden z tych elementów instalacji, których nie widać po wykończeniu, ale bez których cały budynek nie działa tak, jak powinien. Od jej doboru zależą bezpieczeństwo, stabilność napięcia i to, czy późniejsza rozbudowa instalacji nie skończy się kosztownym kuciem ścian. Poniżej wyjaśniam, czym WLZ jest w praktyce, jak odróżnić go od przyłącza i na co zwrócić uwagę przy projekcie oraz modernizacji.

Czym jest wewnętrzna linia zasilająca w praktyce

Na gruncie prawa nie ma jednej, prostej definicji ustawowej, dlatego w branży odwołujemy się do norm i dokumentów technicznych. Najkrócej mówiąc, WLZ to odcinek instalacji, który łączy złącze z rozdzielnicą główną, tablicą licznikową albo innym punktem rozdziału energii w budynku. To właśnie przez ten fragment płynie energia przed pomiarem rozliczeniowym, dlatego mówi się o nim jako o linii przedlicznikowej.

W domu jednorodzinnym WLZ bywa pojedynczym kablem prowadzącym do rozdzielnicy, a w większym budynku może zasilać rozdzielnicę główną, piony albo kilka lokali naraz. Z praktyki widzę, że najwięcej nieporozumień bierze się stąd, że inwestorzy wrzucają do jednego worka WLZ, przyłącze i zwykłe obwody odbiorcze. To trzy różne elementy i każdy z nich pełni inną rolę, więc dalej rozkładam je na czynniki pierwsze.

Jak odróżnić WLZ od przyłącza i instalacji odbiorczej

To rozróżnienie naprawdę ma znaczenie, bo od niego zależą koszty, odpowiedzialność i zakres uzgodnień. Jeśli mylisz te elementy, łatwo zlecić nie tę część prac, którą trzeba, albo źle odczytać warunki przyłączenia.

W praktyce to rozróżnienie decyduje też o tym, kto może wykonać dane prace i kiedy potrzebne są dodatkowe uzgodnienia. TAURON Dystrybucja opisuje WLZ jako linię doprowadzającą energię od złącza do budynków lub lokali, a samo podłączenie do sieci można zlecić operatorowi, jeśli tak łatwiej zorganizować całość. To dobry punkt wyjścia, ale przy doborze przewodu zaczyna się już czysta technika.

Jak dobrać przekrój, trasę i zabezpieczenia

Ja przy takich projektach zaczynam od czterech pytań: jaka jest moc przyłączeniowa, jak długa będzie trasa, jak kabel ma być prowadzony i co w tym budynku może dojść w przyszłości. Dopiero potem patrzę na sam przekrój. To ważne, bo WLZ nie dobiera się „na oko” ani według jednego uniwersalnego wzoru dla wszystkich domów.

• Moc decyduje o prądzie roboczym, a więc i o obciążeniu kabla.
• Długość trasy wpływa na spadek napięcia. Im dłuższy odcinek, tym łatwiej o problemy z zasilaniem urządzeń.
• Sposób ułożenia ma znaczenie dla odprowadzania ciepła i ochrony mechanicznej.
• Układ sieci determinuje, czy projekt zakłada np. TN-S albo TN-C-S.
• Przyszła rozbudowa jest równie ważna jak obecne potrzeby, zwłaszcza przy pompie ciepła, płycie indukcyjnej czy ładowarce EV.

W materiałach branżowych opartych na N SEP-E-002 przewija się założenie, że WLZ w budynkach mieszkalnych powinien być projektowany jako linia trójfazowa, a dla przewodów miedzianych często przywołuje się przekrój nie mniejszy niż 10 mm² i obciążalność długotrwałą co najmniej 50 A. To nie zastępuje obliczeń, ale dobrze pokazuje, że mówimy o odcinku, którego nie warto zaniżać. W praktyce w domach jednorodzinnych spotyka się najczęściej miedź 10-16 mm² albo aluminium 16-35 mm², lecz ostateczny dobór zawsze robi się do konkretnego projektu.

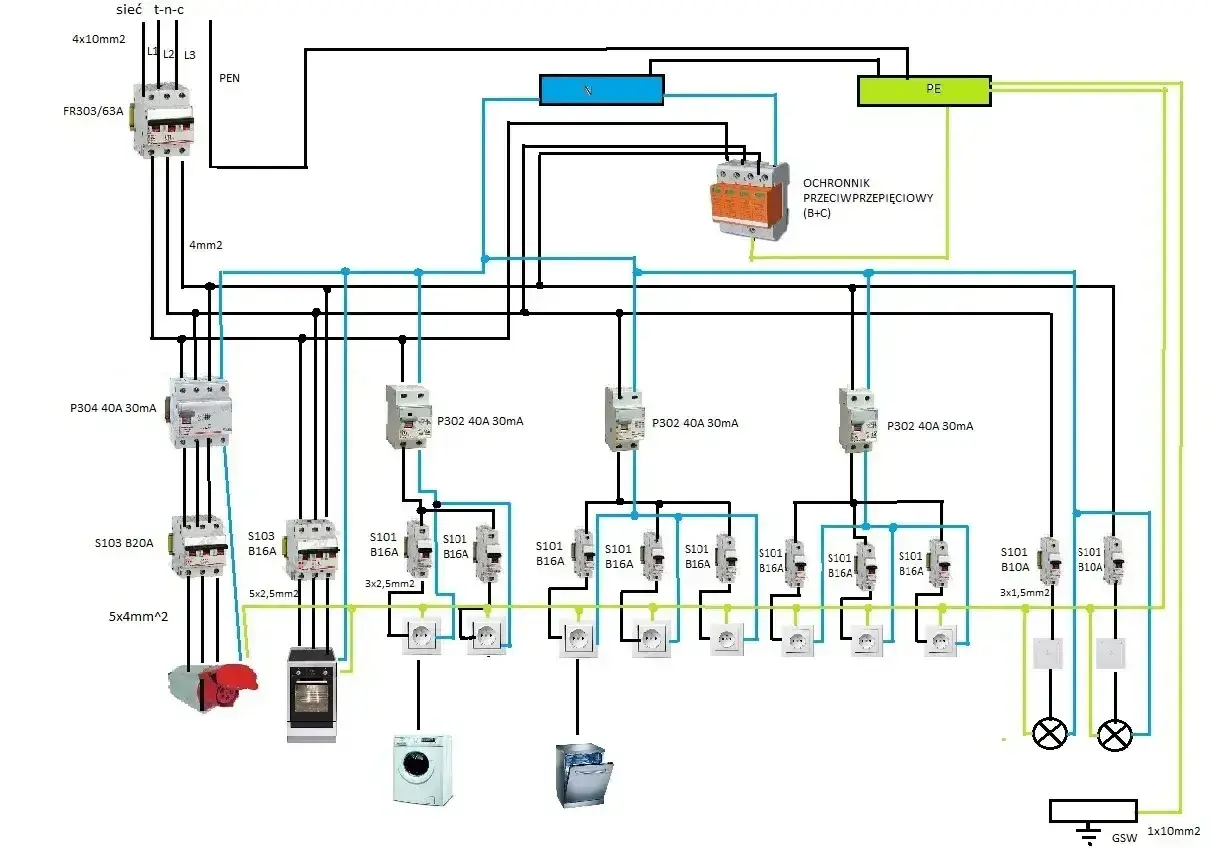

W nowoczesnych instalacjach trójfazowych liczy się też poprawne rozdzielenie przewodu ochronno-neutralnego. W układzie TN-C-S rozdział PEN powinien nastąpić w złączu albo w rozdzielnicy głównej, a punkt rozdziału trzeba uziemić. Brzmi technicznie, ale w praktyce chodzi o jedno: ochrona przeciwporażeniowa i niezawodność całego układu muszą być policzone, a nie tylko „zrobione tak jak zawsze”. Przy przejściach przez ściany i stropy ważna jest również ochrona mechaniczna, a w materiałach branżowych pojawia się nawet wymóg minimalnych przepustów 60 x 60 mm.

Jeżeli ta część projektu jest dobrze przemyślana, późniejsza eksploatacja jest zwyczajnie spokojniejsza. A gdy ktoś chce to zrobić taniej kosztem jakości, problemy zwykle wychodzą dopiero po uruchomieniu obiektu.

Kto wykonuje WLZ i jakie formalności zwykle są potrzebne

W praktyce wykonanie WLZ leży po stronie inwestora albo właściciela nieruchomości. Operator systemu dystrybucyjnego określa warunki przyłączenia, ale sam kabel, jego trasa, osprzęt i przygotowanie miejsca pod rozdzielnicę to już zazwyczaj zakres po stronie budynku. To właśnie dlatego w umowie o przyłączenie pojawia się termin, do którego WLZ ma być gotowy.

1. Najpierw sprawdza się warunki przyłączenia i wymagania operatora.
2. Potem elektryk albo projektant dobiera trasę, przekrój i zabezpieczenia.
3. Następnie wykonuje się kabel, przepusty, osłony i zakończenia w rozdzielnicy.
4. Na końcu robi się pomiary i przygotowuje instalację do odbioru.

Jeżeli inwestor nie chce sam organizować podłączenia WLZ do sieci, może zlecić tę usługę operatorowi. To wygodne rozwiązanie zwłaszcza wtedy, gdy budynek jest na etapie pierwszego uruchomienia albo gdy modernizacja dotyczy większego obiektu i trzeba zsynchronizować kilka ekip jednocześnie. Z mojego doświadczenia najlepiej działa tu prosta zasada: najpierw papier i projekt, potem montaż, a dopiero na końcu załączenie napięcia.

Przed uruchomieniem powinny być wykonane podstawowe pomiary, w tym ciągłość przewodów ochronnych, rezystancja izolacji, impedancja pętli zwarcia i testy działania zabezpieczeń. Bez tego trudno mówić o bezpiecznym odbiorze, nawet jeśli sam kabel wygląda poprawnie.

Najczęstsze błędy i sygnały ostrzegawcze

W tym obszarze nie wygrywa ten, kto zrobi najszybciej, tylko ten, kto nie poprawia po sobie dwa razy. Najczęstsze błędy przy WLZ są bardzo przewidywalne, ale niestety wciąż powtarzają się na budowach i przy remontach.

• Zbyt mały przekrój - kabel pracuje na granicy możliwości, grzeje się i generuje spadki napięcia.
• Brak ochrony mechanicznej - przewód biegnie w miejscu narażonym na uszkodzenie albo jest źle przeprowadzony przez ścianę.
• Pomieszanie funkcji PE, N i PEN - taki błąd potrafi wywrócić ochronę przeciwporażeniową.
• Brak zapasu mocy - dziś działa, ale po dołożeniu nowego odbiornika instalacja przestaje wystarczać.
• Słabe połączenia na zaciskach - szczególnie ryzykowne przy aluminium, gdzie jakość połączenia jest krytyczna.
• Brak pomiarów po montażu - najgorszy z możliwych skrótów, bo błąd wychodzi dopiero podczas eksploatacji.

Sygnały ostrzegawcze są zwykle dość czytelne: częste wyzwalanie zabezpieczeń, grzanie się elementów przy liczniku lub rozdzielnicy, przygasanie oświetlenia pod obciążeniem, a czasem także ślady przegrzania na izolacji. Jeśli coś takiego się pojawia, nie traktuję tego jako kosmetyki, tylko jako sygnał, że instalację trzeba obejrzeć całościowo. To prowadzi już prosto do pytania, kiedy naprawa przestaje mieć sens i lepiej myśleć o modernizacji.

Kiedy modernizacja WLZ ma większy sens niż doraźna naprawa

Modernizację rozważa się nie tylko wtedy, gdy przewód jest uszkodzony. Często powód jest prostszy: budynek dostał nowe obciążenia, a stara linia była projektowana pod zupełnie inny styl użytkowania. Dla przykładu, dom z kuchnią elektryczną, pompą ciepła i ładowarką 11 kW ma już inne potrzeby niż ten sam dom sprzed kilkunastu lat, wyposażony tylko w podstawowe odbiory.

Najczęściej wymiana lub przebudowa WLZ ma sens, gdy linia jest aluminiowa i stara, gdy planowana moc wyraźnie rośnie, gdy trzeba zmienić układ zasilania na trójfazowy albo gdy rozdzielnica i złącze nie dają się już sensownie rozbudować. W blokach dochodzi jeszcze jeden problem: ograniczona przestrzeń w pionach, szachtach i rozdzielnicach, więc każda zmiana wymaga lepszego planu niż w domu jednorodzinnym.

Jeśli WLZ ma obsługiwać tylko bieżące potrzeby, a instalacja jest zdrowa, czasem wystarczy przegląd i poprawa połączeń. Jeśli jednak parametry są już zbyt małe albo instalacja nie spełnia współczesnych wymagań ochronnych, oszczędzanie na wymianie zwykle kończy się droższą robotą po kilku miesiącach. W takich sytuacjach dobrze jest myśleć o całym układzie zasilania, a nie o pojedynczym kablu.

Co przygotować przed rozmową z elektrykiem o WLZ

Jeżeli chcesz szybko dostać sensowną wycenę i uniknąć zgadywania, przygotuj kilka konkretów jeszcze przed pierwszą rozmową. Ja zawsze polecam zacząć od mocy przyłączeniowej, długości trasy i informacji, gdzie ma stanąć licznik oraz rozdzielnica główna. To trzy dane, które błyskawicznie zawężają możliwe rozwiązania.

• Planowana moc i lista większych odbiorników, takich jak płyta indukcyjna, pompa ciepła czy ładowarka samochodu.
• Przybliżona długość trasy WLZ i sposób prowadzenia kabla.
• Rodzaj obiektu: dom jednorodzinny, blok, lokal usługowy albo budynek wielorodzinny.
• Warunki przyłączenia i wymagania operatora, jeśli już je masz.
• Informacja, czy potrzebna jest tylko nowa linia, czy także zmiana rozdzielnicy, zabezpieczeń i pomiary odbiorcze.

Im lepiej opiszesz te elementy, tym łatwiej dobrać przekrój, osprzęt i zakres prac bez niepotrzebnych poprawek. Przy WLZ nie chodzi o efektowne rozwiązania, tylko o stabilne zasilanie na lata, dlatego najwięcej zyskuje się tu na dobrym planie, a nie na improwizacji.
