Lampa z 2 kablami - jak podłączyć ją bezpiecznie?

Podłączenie lampy z 2 kablami zwykle nie jest skomplikowane, ale wymaga spokojnego podejścia i sprawdzenia, czy oprawa rzeczywiście jest przeznaczona do takiego montażu. Najczęściej chodzi o lampę klasy II, czyli z podwójną izolacją, w której łączy się tylko fazę i neutralny, a przewód ochronny nie bierze udziału w połączeniu. Poniżej pokazuję, jak rozpoznać przewody, jakich narzędzi użyć i kiedy lepiej zatrzymać się przed pierwszym ruchem śrubokręta.

Jak rozumieć oprawę z dwoma przewodami

Ja zawsze zaczynam od pytania, co to za oprawa, a dopiero potem biorę się za podłączanie. Sama liczba przewodów w lampie mówi sporo, ale nie wszystko: dwa przewody zazwyczaj oznaczają oprawę klasy II, czyli z podwójną izolacją i bez zacisku ochronnego, natomiast trzy przewody zwykle wskazują na klasę I i konieczność podłączenia PE.

Jeśli na obudowie widzę symbol dwóch kwadratów, traktuję to jako mocny sygnał, że producent przewidział oprawę bez uziemienia. Gdy takiego potwierdzenia nie ma, nie opieram się wyłącznie na wyglądzie lampy, bo metalowa obudowa nie zawsze oznacza klasę I, a brak przewodu ochronnego nie zawsze jest błędem. Kiedy mam już pewność, z jakim typem oprawy pracuję, przygotowuję narzędzia i odcinam zasilanie.

Co przygotować przed montażem

Ja zaczynam od wyłączenia właściwego bezpiecznika w rozdzielnicy, a potem sprawdzam brak napięcia dwubiegunowym testerem. Zwykła próbówka może pomóc w orientacji, ale nie daje mi takiej pewności, jakiej potrzebuję przed dotknięciem przewodów. Przy montażu lampy z dwoma przewodami wolę mieć pod ręką kilka prostych rzeczy niż szukać ich w połowie pracy.

• dwubiegunowy tester napięcia;
• złączki sprężynowe lub kostkę dobraną do przekroju przewodów;
• ściągacz izolacji;
• śrubokręt dopasowany do zacisków oprawy;
• stabilną drabinę lub podest;
• latarkę, jeśli punkt sufitowy jest słabo doświetlony.

Izolację zdejmuję zwykle na 8-10 mm, chyba że producent złączki albo oprawy podaje inną wartość. Jeśli przewód jest stary, sztywny lub kruszący się, nie szarpię go na siłę, bo wtedy łatwo uszkodzić żyłę tuż przy zacisku. Dopiero po takim przygotowaniu ma sens rozpoznawanie kolorów przewodów.

Jak rozpoznać przewody w suficie i w lampie

W nowych instalacjach najczęściej spotykam prosty układ: brązowy lub czarny to faza L, niebieski to neutralny N, a żółto-zielony to przewód ochronny PE. To ułatwia pracę, ale nie zwalnia z myślenia, bo starsze instalacje bywają oznaczone inaczej, a kolor nie zawsze jest dowodem na funkcję żyły. Gdy przewody są stare, zabrudzone albo częściowo wymieniane, traktuję kolor wyłącznie jako wskazówkę.

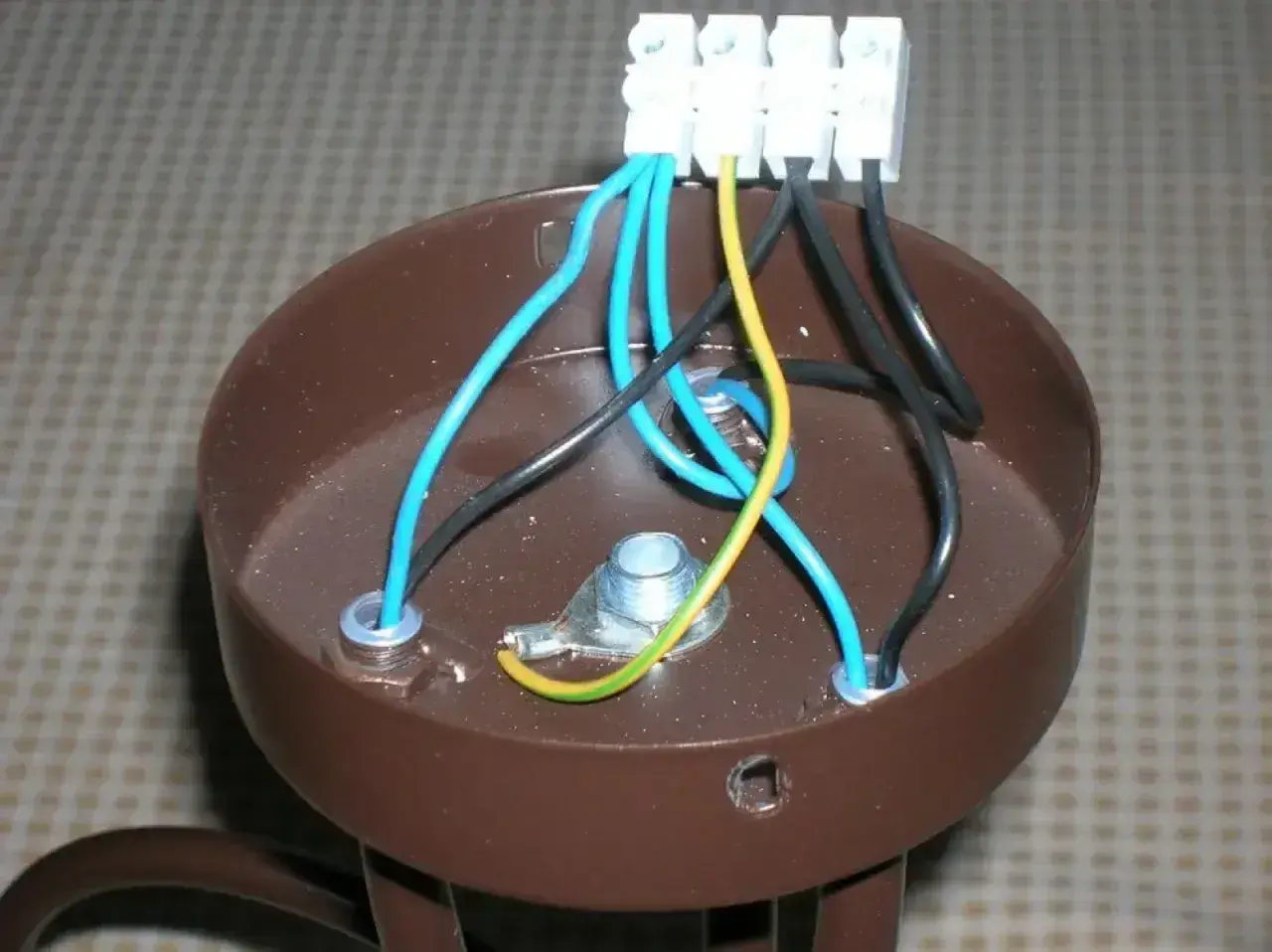

W lampie z dwoma przewodami zwykle widzę tylko zaciski L i N. Jeśli instalacja sufitowa ma także PE, a oprawa jest klasy II, przewodu ochronnego nie wciskam na siłę do żadnego z zacisków, tylko odkładam go do osobnej, dobrze zamkniętej złączki. Po rozpoznaniu żył można przejść do samego połączenia.

Jak podłączyć lampę krok po kroku

Tu nie ma miejsca na pośpiech. Ja trzymam się prostego schematu: najpierw wyłączam zasilanie i potwierdzam brak napięcia, potem przygotowuję przewody, a dopiero na końcu montuję oprawę mechanicznie. Jeśli lampa ma kilka źródeł światła, ale tylko dwa przewody zasilające, wewnętrzny układ połączeń powinien być już zrobiony przez producenta, więc nie przerabiam go samodzielnie.

1. Wyłącz właściwy bezpiecznik i sprawdź brak napięcia dwubiegunowym testerem.
2. Odsłoń końcówki przewodów na długość zgodną z zaciskiem, zwykle około 8-10 mm.
3. Połącz przewód fazowy z sufitu z zaciskiem L w lampie.
4. Połącz przewód neutralny z sufitu z zaciskiem N w lampie.
5. Jeśli w obwodzie występuje PE, a oprawa jest klasy II, odizoluj przewód ochronny w osobnej złączce.
6. Ułóż przewody tak, aby nie były zgniecione przez rozetę, maskownicę ani korpus oprawy.
7. Przymocuj lampę stabilnie, zamknij osłony i dopiero wtedy włącz zasilanie.

Po włączeniu sprawdzam, czy światło działa od razu i czy nic nie iskrzy, nie buczy oraz nie wyzwala zabezpieczeń. Jeśli różnicówka zadziała albo lampa miga, nie szukam skrótów. Wracam do początku i sprawdzam połączenia jeszcze raz, bo najwięcej błędów pojawia się właśnie wtedy, gdy ktoś chce przyspieszyć ten etap.

Najczęstsze błędy, które robią kłopoty

Przy tego typu montażu widzę w praktyce kilka powtarzających się błędów. Żaden z nich nie jest „drobny”, bo każdy potrafi skończyć się zwarciem, brakiem światła albo niepotrzebnym ryzykiem porażenia.

• Sprawdzanie tylko próbówką jednoprzewodową - daje orientację, ale nie potwierdza bezpiecznie braku napięcia.
• Łączenie przewodu ochronnego z neutralnym - to zły odruch wynikający z pośpiechu i najczęściej kończy się problemami.
• Użycie samej taśmy izolacyjnej zamiast właściwej złączki - taśma nie zastępuje pewnego zacisku.
• Zbyt krótkie odizolowanie żyły - przewód nie trzyma się w zacisku i po czasie potrafi wypaść.
• Zbyt długie odizolowanie - miedź zostaje na wierzchu i może dotknąć metalowej części oprawy.
• Ignorowanie starych kolorów przewodów - w starszych mieszkaniach kolor bywa tylko częścią odpowiedzi, nie całą odpowiedzią.

Jeśli po podłączeniu obwód przestaje działać albo zabezpieczenie natychmiast wyłącza zasilanie, nie próbuję „dociągnąć” połączenia na siłę. To już nie jest kwestia estetyki montażu, tylko sygnał, że układ przewodów albo sama oprawa wymagają ponownej weryfikacji. I właśnie wtedy najrozsądniej przejść do pytania, kiedy pracę oddać elektrykowi.

Kiedy lepiej zlecić to elektrykowi

Są sytuacje, w których samodzielny montaż nie daje mi sensownej przewagi nad wezwaniem fachowca. Dotyczy to przede wszystkim starych instalacji aluminiowych, przewodów z popękaną izolacją, punktów sufitowych bez czytelnego oznaczenia żył oraz miejsc, w których oprawa ma metalową obudowę, ale nie wiadomo, jakiej jest klasy. Ja nie próbuję wtedy „odgadnąć” połączenia, bo oszczędność kilku minut potrafi kosztować dużo więcej.

• instalacja ma stare przewody aluminiowe;
• izolacja jest krucha, nadtopiona albo nadcięta;
• kolory przewodów nie zgadzają się z typowym układem;
• po podłączeniu wyzwala się bezpiecznik albo różnicówka;
• oprawa wymaga PE, a w suficie nie ma pewnego przewodu ochronnego;
• montaż odbywa się w miejscu narażonym na wilgoć lub trudny dostęp.

W takich warunkach elektryk nie tylko podłącza lampę, ale też szybko ocenia stan obwodu, połączeń i zabezpieczeń. To ma znaczenie zwłaszcza wtedy, gdy instalacja była modernizowana etapami i nikt nie ma pewności, co dokładnie znajduje się w puszce sufitowej. Jeżeli wszystko działa, zostaje jeszcze kilka drobnych kontroli, które dobrze odróżniają montaż poprawny od montażu tylko „na chwilę”.

Co jeszcze sprawdzam po montażu w starszej instalacji

Po uruchomieniu lampy patrzę nie tylko na to, czy świeci. Sprawdzam też, czy rozetka i maskownica dobrze zamykają połączenia, czy przewody nie są ściśnięte oraz czy oprawa nie pracuje mechanicznie przy lekkim dotknięciu. W starszych mieszkaniach to właśnie te drobiazgi decydują o tym, czy instalacja będzie bezproblemowa przez lata, czy zacznie sprawiać kłopoty po kilku dniach.

• czy lampa siedzi stabilnie i nie obraca się na mocowaniu;
• czy żaden przewód nie został przycięty przez obudowę;
• czy po 10-15 minutach pracy oprawa nie nagrzewa się nienaturalnie;
• czy w puszce lub podsufitce nie widać odsłoniętej miedzi;
• czy obwód jest czytelnie opisany w rozdzielnicy na przyszłość.

Przy lampie z dwoma przewodami najważniejsze jest nie samo połączenie, lecz pewność, że oprawa jest właściwego typu i że w instalacji nie ma żadnej niewiadomej. Jeśli układ jest czytelny, montaż sprowadza się do L, N i porządnego odizolowania przewodu ochronnego; jeśli coś się nie zgadza, bezpieczniej zatrzymać się przed samodzielną ingerencją niż zgadywać przy napięciu.
