W stropie żelbetowym nie wystarczy wiedzieć, ile stali w ogóle trzeba. Najważniejsze jest to, co w praktyce oznacza zbrojenie stropu co ile pręty, bo od rozstawu zależą nośność, rysy i późniejsze ugięcia. W tym tekście pokazuję, jakie odstępy są typowe w stropie monolitycznym, czym różni się układ w innych systemach i co trzeba sprawdzić przed betonowaniem.
Najważniejsze liczby i zasady, od których zaczyna się kontrola zbrojenia
- W typowym stropie monolitycznym zbrojenie główne układa się zwykle co 10-20 cm, a rozdzielcze co 20-30 cm.
- Pręty nad podporami daje się gęściej, bo właśnie tam płyta pracuje najtrudniej.
- Rozstaw w projekcie liczy się zazwyczaj od osi do osi pręta, a nie jako sam luz między stalami.
- W praktyce trzeba też pilnować minimalnego prześwitu, żeby beton dało się dobrze ułożyć i zagęścić.
- W stropach gęstożebrowych i prefabrykowanych nie wolno kopiować układu z monolitu, bo system pracuje inaczej.
Rozstaw osiowy to nie to samo co luz między prętami
Najpierw doprecyzuję jedną rzecz, bo na budowie robi ona największą różnicę: w projekcie rozstaw podaje się zwykle od osi do osi pręta, a nie jako pustą przerwę między stalami. Jeśli widzisz zapis typu ϕ10 co 15 cm, oznacza on pręt o średnicy 10 mm rozmieszczony w osiach co 150 mm. Sam prześwit będzie mniejszy o średnicę pręta i musi jeszcze pozwolić na ułożenie oraz zagęszczenie betonu.
Ja zawsze tłumaczę to ekipie prosto: projekt mówi, gdzie ma leżeć stal, a nie jak „gęsto wyglądać z góry”. W praktyce trzeba utrzymać odstęp, który umożliwia przejście mieszanki betonowej. Przy projektowaniu i wykonaniu pilnuje się więc nie tylko osiowego rozstawu, ale też minimalnego prześwitu między prętami, otuliny i miejsca na wibrator. To właśnie ten zestaw warunków decyduje, czy strop będzie trwały, czy zacznie sprawiać kłopoty już na etapie betonowania. Za chwilę pokażę typowe wartości dla stropu monolitycznego, bo to właśnie tam pytanie o odstępy pojawia się najczęściej.
Jakie odstępy są typowe w stropie monolitycznym

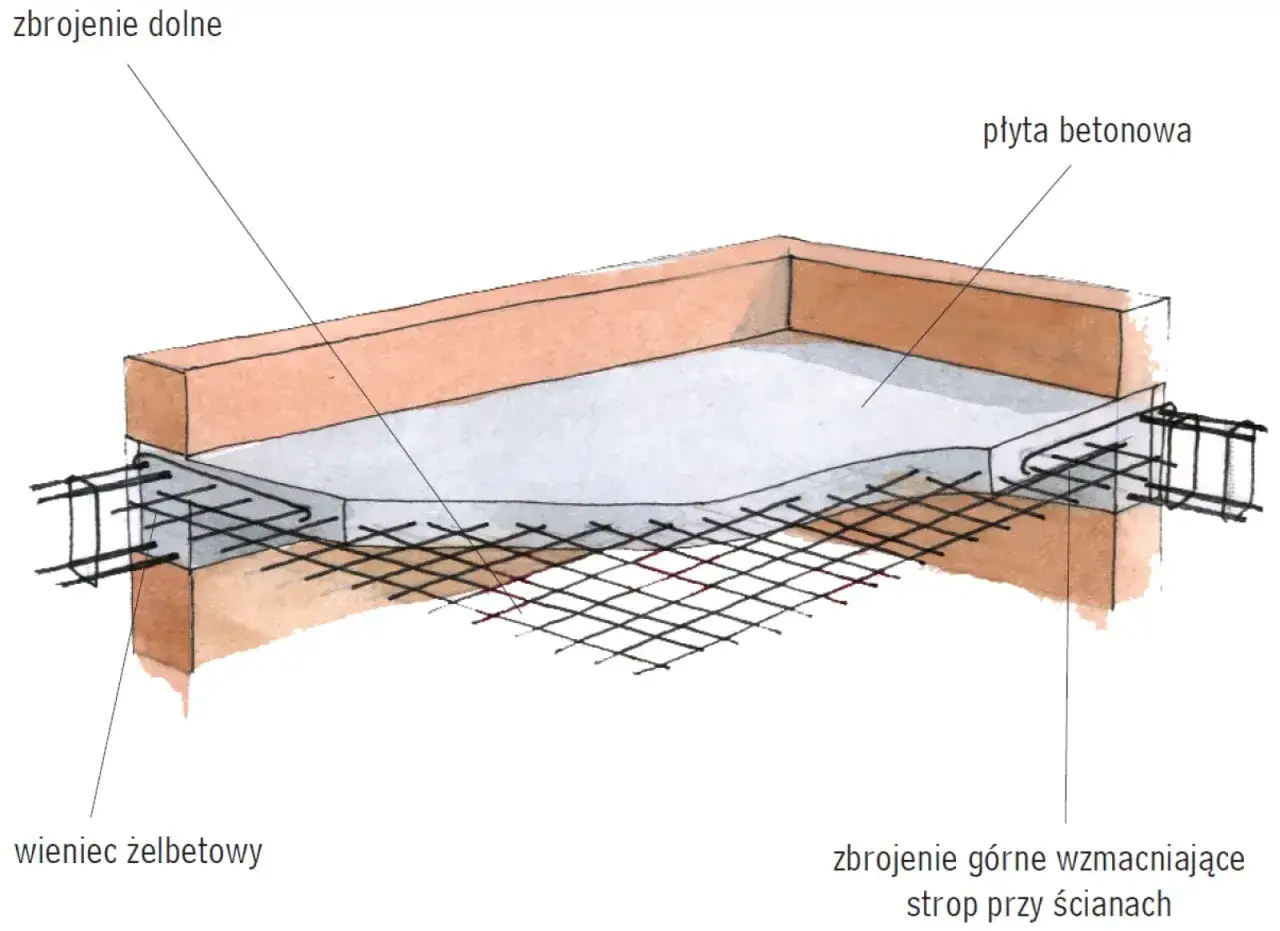

W stropie monolitycznym najczęściej spotykam układ, w którym dolne zbrojenie główne idzie gęściej niż zbrojenie rozdzielcze, a w strefach nad podporami dochodzi jeszcze siatka górna. To nie jest jedna recepta dla każdego budynku, ale dobry punkt odniesienia, który odpowiada praktyce projektowej w budownictwie mieszkaniowym.
| Strefa stropu | Typowy rozstaw | Co to oznacza w praktyce |
|---|---|---|
| Zbrojenie główne dolne | 10-20 cm | Pręty przenoszą rozciąganie w przęśle i najczęściej tworzą „gęstszą” siatkę. |
| Zbrojenie rozdzielcze | 20-30 cm | Stabilizuje układ, rozkłada naprężenia i pomaga ograniczyć rysy skurczowe. |
| Zbrojenie górne nad podporami | 10-15 cm | Jest zagęszczane tam, gdzie pojawiają się momenty ujemne i większe naprężenia. |
| Strefy przy otworach i obciążeniach skupionych | Według projektu, zwykle gęściej niż w polu płyty | Tu najłatwiej o zarysowanie, więc dodatkowa stal ma realne znaczenie. |
Warto zapamiętać też ograniczenia normowe. Dla płyt żelbetowych maksymalny rozstaw zbrojenia głównego zwykle nie powinien przekraczać 3h i 400 mm, a zbrojenia drugorzędnego 3,5h i 450 mm, gdzie h to całkowita grubość płyty. W strefach obciążeń skupionych i maksymalnych momentów te granice bywają ostrzejsze, więc projektant może zejść niżej, na przykład do 2h i 250 mm dla zbrojenia głównego. To właśnie dlatego sam „typowy” rozstaw nie zastępuje obliczeń. Kolejny krok to zrozumienie, że inaczej zachowuje się strop monolityczny, a inaczej systemy prefabrykowane.
Dlaczego inny strop wymaga innego układu stali
Tu najłatwiej o błąd polegający na przenoszeniu jednego schematu na całą budowę. W stropie gęstożebrowym, prefabrykowanym czy płytowym filigran nie układa się stali „jak w monolicie”, bo część pracy przejmują belki, prefabrykat albo warstwa nadbetonu. To dlatego sam rozstaw prętów trzeba czytać razem z systemem stropowym.
| Typ stropu | Jak pracuje zbrojenie | Co warto zapamiętać |
|---|---|---|
| Monolityczny | Pełna siatka prętów w płycie, zbrojenie główne i rozdzielcze w jednej warstwie lub dwóch warstwach. | Tu najczęściej pada pytanie o rozstaw 10-20 cm i 20-30 cm. |
| Gęstożebrowy | Główne zbrojenie jest już w belkach, a na budowie dochodzi uzupełnienie w nadbetonie i żebrach rozdzielczych. | Nie kopiuj siatki z monolitu, bo system ma własny układ nośny. |
| Prefabrykowany lub filigran | Część zbrojenia jest dostarczona z elementem, a resztę dobiera się do dokumentacji systemowej. | Rozstaw wynika z projektu producenta i obliczeń, nie z przyzwyczajenia ekipy. |
Im mniej elementów wylewanych na miejscu, tym bardziej trzeba trzymać się dokumentacji systemowej. Z tego powodu następne pytanie nie brzmi już tylko „co ile”, ale też „od czego to zależy” i kiedy projektant zmienia rozstaw na gęstszy.
Co najbardziej zmienia rozstaw prętów
Rozstaw nie wynika z jednego parametru. Projektant liczy całą płytę jako układ pracujący pod obciążeniem i bierze pod uwagę kilka rzeczy naraz. W praktyce najbardziej wpływają na to poniższe elementy.
- Grubość płyty. Im grubszy strop, tym większa swoboda doboru średnicy i rozstawu, ale nie oznacza to automatycznie rzadszej siatki.
- Rozpiętość i schemat podparcia. Jednoprzęsłowa płyta zachowuje się inaczej niż strop oparty na ścianach nośnych, belkach czy słupach.
- Obciążenia użytkowe. Inaczej projektuje się strop w mieszkaniu, inaczej nad garażem, a inaczej nad miejscem z ciężkimi ścianami działowymi.
- Średnica prętów i kruszywo. Zbyt gęsto ułożone pręty utrudniają przejście betonu, a to kończy się rakami i słabą otuliną.
- Otulina betonowa. Stal nie może leżeć „na desce”; musi być odizolowana warstwą betonu, która chroni przed korozją i ogniem.
- Strefy szczególne. Nad podporami, przy otworach i pod obciążeniami skupionymi rozstaw zwykle się zagęszcza.
Właśnie dlatego dwóch stropów o tej samej grubości nie powinno traktować się identycznie. I to prowadzi wprost do kontroli wykonania, bo na papierze wszystko wygląda dobrze, a na budowie łatwo zgubić jeden detal. Dlatego przed betonowaniem zawsze robię szybki przegląd całego układu.
Jak sprawdzić zbrojenie przed betonowaniem
Przed zalaniem stropu robię kontrolę w tej kolejności, bo ona najlepiej wychwytuje błędy, które później są już praktycznie nie do poprawienia.
- Porównuję układ z projektem. Sprawdzam średnice, rozstaw osiowy, długości zakładów i miejsca dodatkowych prętów.
- Mierzę rozstaw w kilku miejscach. Nie tylko przy krawędzi, ale też w środku przęsła i przy podporach.
- Kontroluję otulinę. Podkładki dystansowe muszą utrzymać stal na właściwej wysokości podczas chodzenia po zbrojeniu i betonowania.
- Sprawdzam strefy nad podporami i przy otworach. To tam najczęściej brakuje dodatkowej stali.
- Oglądam zakłady i zakotwienia. Same pręty mogą być dobre, ale bez właściwego zakotwienia nie zadziałają tak, jak trzeba.
- Potwierdzam odbiór z kierownikiem budowy. To moment, w którym najłatwiej wychwycić błąd zanim beton wszystko zasłoni.
Jeżeli którykolwiek z tych punktów budzi wątpliwości, lepiej zatrzymać betonowanie niż później tłumaczyć pęknięcia. A skoro mowa o błędach, warto nazwać te, które pojawiają się najczęściej.
Najczęstsze błędy, które później mszczą się na stropie
Największe problemy nie wynikają zwykle z „braku stali”, tylko z jej złego rozmieszczenia. Kilka pozornie drobnych oszczędności potrafi osłabić cały strop bardziej niż zbyt mała średnica jednego pręta.
- Za duży rozstaw. Płyta zaczyna pracować punktowo, rysy pojawiają się szybciej, a ugięcia rosną.
- Brak dodatkowej stali nad podporami. To klasyczny błąd przy zbrojeniu górnym, który później wychodzi przy ścianach i podciągach.
- Pomieszanie rozstawu osiowego z prześwitem. W praktyce oznacza to, że wykonawca układa stal inaczej, niż zakłada projekt.
- Za mała otulina. Pręty leżą zbyt blisko powierzchni, przez co gorzej pracują i szybciej korodują.
- Brak miejsca na beton. Gdy pręty są upchane zbyt ciasno, mieszanka nie przechodzi między nimi i zostają pustki.
- Pomijanie otworów instalacyjnych. Otwór bez lokalnego dozbrojenia to gotowy punkt do zarysowania.
Jeśli mam wskazać jeden nawyk, który najbardziej poprawia jakość robót, to jest nim cierpliwa kontrola przed zalaniem. Z tego miejsca zostaje już tylko najważniejsza rzecz: co warto zapamiętać, zanim strop zostanie przykryty betonem.
Co warto zapamiętać, zanim strop zostanie zalany
Najuczciwsza odpowiedź na pytanie o rozstaw prętów brzmi: nie ma jednej liczby dla wszystkich stropów. W typowej płycie monolitycznej najczęściej spotkasz układ 10-20 cm dla zbrojenia głównego i 20-30 cm dla rozdzielczego, ale ostatecznie decyduje projekt i strefy pracy płyty.
Jeżeli projekt jest niejasny, nie zgaduj i nie kopiuj rozstawu z sąsiedniej budowy. Poprawnie dobrana stal ma być jednocześnie wystarczająco gęsta, żeby ograniczyć rysy, i na tyle „czytelna” dla betonu, by dało się ją dobrze zagęścić. W konstrukcjach żelbetowych właśnie ten balans robi największą różnicę.
