Podłączenie łącznika światła nie polega na wciśnięciu kilku żył do pierwszego lepszego zacisku. W typowym obwodzie odcina się tylko przewód fazowy, a neutralny i ochronny łączy w puszce albo przy oprawie, dlatego łatwo tu o pomyłkę, która kończy się niedziałającą lampą albo realnym zagrożeniem. W praktyce pytanie, jak podłączyć kable w puszce pod wyłącznik światła, sprowadza się do rozróżnienia fazy, neutralnego i ochronnego oraz do tego, czy masz zwykły łącznik jednobiegunowy, czy wariant schodowy albo podwójny.
Najważniejsze zasady, które porządkują całą instalację
- Najpierw odłącz zasilanie w rozdzielnicy i sprawdź brak napięcia testerem, nie samym wyłączeniem klawisza.
- W zwykłym łączniku przerywa się przewód fazowy L, a nie neutralny N.
- Przewód neutralny i ochronny łączy się w puszce lub przy oprawie, ale nie prowadzi przez mechanizm wyłącznika.
- W polskiej instalacji faza to najczęściej brązowy, czarny albo szary, neutralny jest niebieski, a ochronny żółto-zielony.
- Jeśli w puszce masz nietypowy układ żył, może to być łącznik schodowy, podwójny albo starsza instalacja TN-C.
- Gdy kolory nie zgadzają się z funkcją przewodów, nie zgaduj - identyfikuj je miernikiem lub zleć pracę elektrykowi.
Jak rozpoznać, co jest czym w puszce

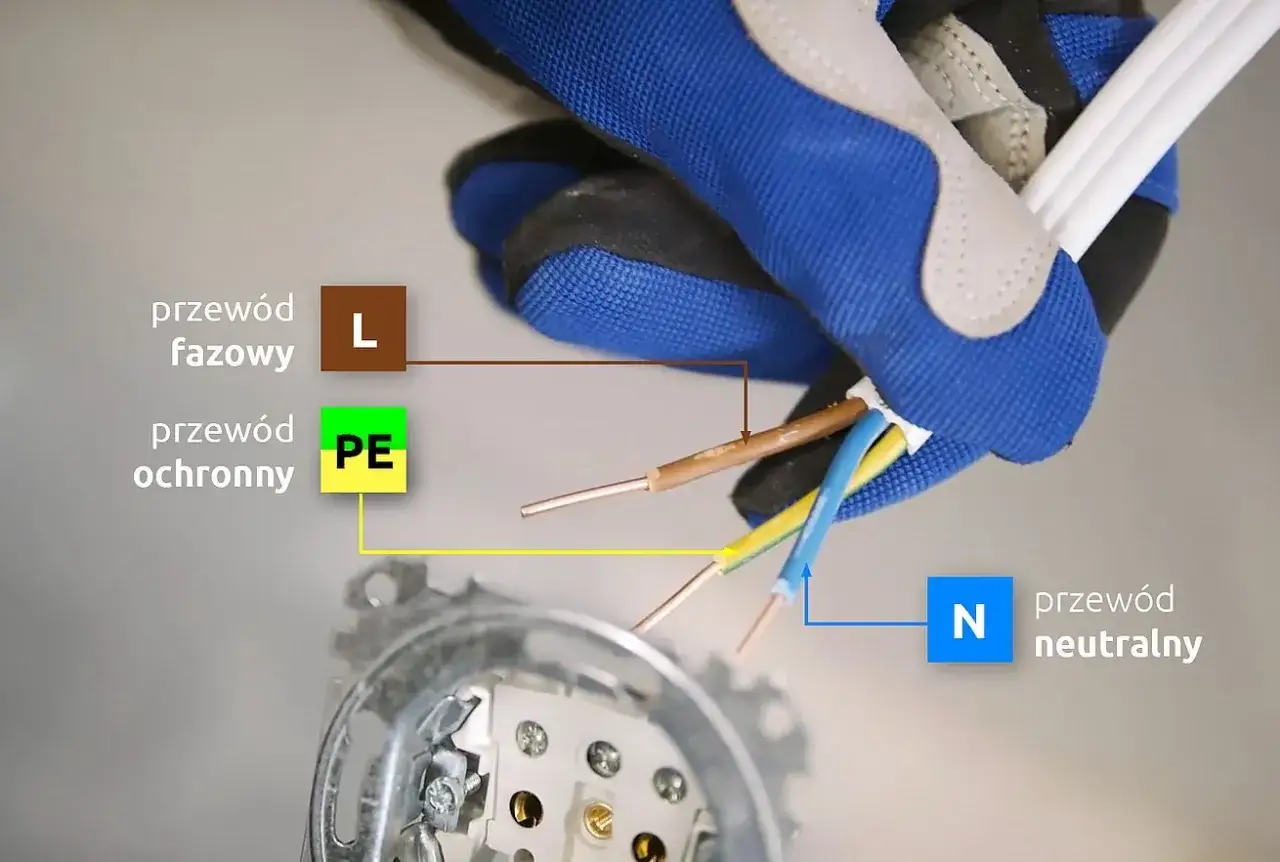

Ja zawsze zaczynam od identyfikacji przewodów, bo to właśnie ten etap decyduje, czy reszta pracy będzie prosta, czy nerwowa. W instalacji jednofazowej faza L bywa brązowa, czarna albo szara, neutralny N jest niebieski, a ochronny PE ma żółto-zieloną izolację. To standard, który opisują także producenci osprzętu, ale w starszych instalacjach kolory potrafią być mylące, więc sam odcień izolacji traktuję jako wskazówkę, nie wyrok.
| Przewód | Rola w obwodzie | Co z nim zrobić przy zwykłym łączniku |
|---|---|---|
| L, fazowy | Doprowadza zasilanie do lampy | Podłącz do zacisku L i przeprowadź przez wyłącznik |
| N, neutralny | Zamyka obwód po stronie odbiornika | Połącz w złączce w puszce, nie na mechanizmie łącznika |
| PE, ochronny | Chroni przed skutkami uszkodzenia izolacji | Połącz przelotowo w puszce albo przy oprawie |
Jeżeli w puszce widzisz tylko dwie żyły, a nie trzy, nie zakładam od razu błędu. W starszych mieszkaniach neutralny i ochronny bywają prowadzone w innym miejscu, często w puszce sufitowej albo w rozdzielni. Właśnie dlatego zanim cokolwiek odkręcę, sprawdzam, z jakim układem mam do czynienia, a dopiero potem przechodzę do montażu. To prowadzi nas do samego podłączenia, które w prostym wariancie jest naprawdę logiczne.
Jak podłączyć zwykły łącznik jednobiegunowy krok po kroku
Przy prostym łączniku jednobiegunowym pracuję według stałej kolejności. Nie ma tu miejsca na improwizację, bo najważniejsze jest to, by wyłącznik przerywał fazę, a nie neutralny. Jeśli mechanizm ma oznaczenia zacisków, zwykle jeden z nich jest opisany jako L, a drugi jako wyjście lub strzałka. Jeśli oznaczeń nie ma, patrzę do instrukcji producenta, bo różnice między seriami osprzętu zdarzają się częściej, niż sugerują reklamy.
- Wyłącz odpowiednie zabezpieczenie w rozdzielnicy i potwierdź brak napięcia testerem dwubiegunowym.
- Zdejmij ramkę i mechanizm łącznika, żeby mieć wygodny dostęp do zacisków.
- Odsłoń końcówki przewodów na około 8-10 mm, czyli tyle, ile zwykle wymaga zacisk.
- Przewód fazowy zasilający podłącz do zacisku L.
- Przewód wychodzący do lampy, czyli fazę powrotną, włóż do drugiego zacisku łącznika.

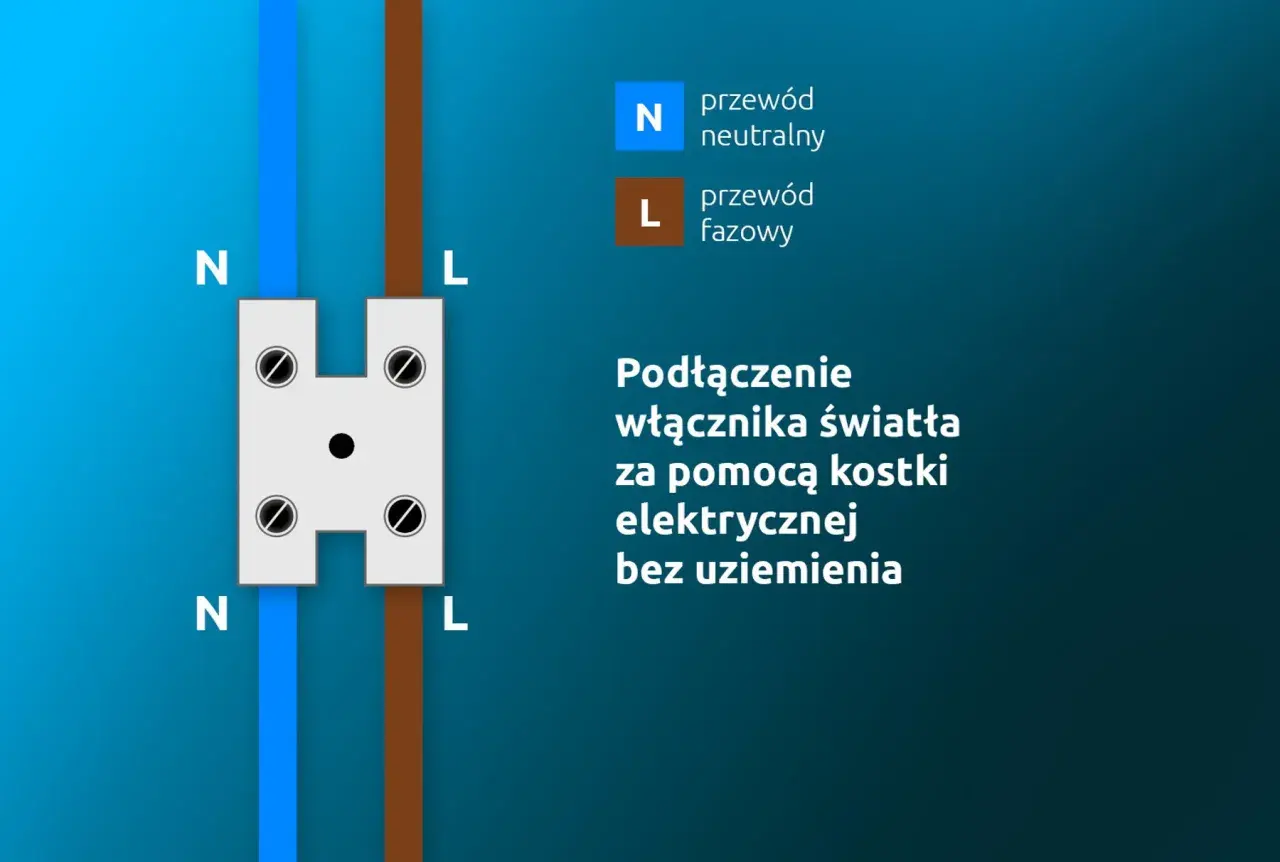

- Przewód neutralny połącz w puszce osobną złączką, a przewód ochronny połącz przelotowo lub zakończ zgodnie z układem instalacji.
- Ułóż przewody tak, by nie były zagięte pod ostrym kątem i nie były ściśnięte przez mechanizm.
- Załóż osprzęt, włącz zasilanie i sprawdź działanie światła kilkoma pełnymi cyklami.
Jeżeli masz łącznik z podświetleniem albo inteligentny moduł, nie zakładam z góry, że układ będzie identyczny. Część takich modeli wymaga dodatkowego przewodu neutralnego, a wtedy trzeba trzymać się konkretnego schematu producenta. Właśnie w tym punkcie najłatwiej popełnić błąd, bo na pierwszy rzut oka wszystkie mechanizmy wyglądają podobnie, ale elektrycznie już nie są takie same. Skoro wiesz już, jak działa prosty łącznik, pora uporządkować temat przewodów neutralnych i ochronnych.
Co zrobić z przewodem neutralnym i ochronnym
W wielu puszkach największe zaskoczenie wywołuje to, że neutralny i ochronny nie trafiają do samego wyłącznika. Ja rozdzielam te role bardzo jasno: łącznik steruje tylko fazą, a N i PE pozostają połączone w złączkach. To rozwiązanie jest bezpieczniejsze i po prostu zgodne z logiką obwodu oświetleniowego.
| Przewód | Najczęstsze miejsce połączenia | Czego nie robić |
|---|---|---|
| Neutralny N | Złączka w puszce lub przy oprawie | Nie prowadzić przez zwykły klawisz łącznika |
| Ochronny PE | Złączka ochronna, obudowa lampy, punkt ochronny | Nie mylić z neutralnym i nie wykorzystywać jako zastępstwa |
| PEN w starszych instalacjach | Wymaga oceny całego układu, nie tylko puszki | Nie rozdzielać go przypadkowo na szybko |
Jeżeli instalacja jest stara, a w puszce pojawiają się aluminiowe żyły albo nieczytelne oznaczenia, nie traktuję koloru jako jedynego dowodu. W praktyce zdarza się, że niebieska żyła nie jest neutralna, a jakaś starsza izolacja została użyta inaczej niż dziś. To moment, w którym test pomiarowy jest ważniejszy niż domysł. Z tego powodu następny krok to rozpoznanie wariantu samego łącznika, bo od tego zależy cały układ zacisków.
Jak odróżnić układ prosty, schodowy i podwójny
Nie każdy łącznik światła działa tak samo i tu najczęściej rodzi się chaos. Ja patrzę najpierw na liczbę zacisków, potem na to, ile punktów świetlnych ma obsługiwać dany mechanizm, a dopiero na końcu na kolory przewodów. To prostsze niż próba zgadywania po samej puszce.
| Wariant | Jak go poznasz | Co to oznacza w praktyce |
|---|---|---|
| Łącznik jednobiegunowy | Najczęściej 2 zaciski robocze | Steruje jednym obwodem z jednego miejsca |
| Łącznik schodowy | Zwykle 3 zaciski i para takich łączników w obwodzie | Umożliwia sterowanie jednym światłem z dwóch miejsc |
| Łącznik podwójny | Dwa niezależne klawisze i więcej zacisków | Obsługuje dwa obwody, np. dwa rzędy lamp |
| Łącznik z podświetleniem | Może mieć dodatkowe wymagania elektryczne | Czasem potrzebuje przewodu neutralnego i innego układu połączeń |
To ważne, bo łącznik schodowy nie jest „lepszym zwykłym włącznikiem”, tylko innym elementem obwodu. Jeśli ktoś wprowadzi go do puszki bez zrozumienia układu, światło może działać przypadkowo albo wcale. Ja zawsze powtarzam: liczba zacisków mówi więcej niż kolor ramki. Kiedy już wiadomo, jaki typ osprzętu masz w ręku, można przejść do błędów, które najczęściej psują całą pracę.
Najczęstsze błędy, które psują montaż albo bezpieczeństwo
W tej pracy błędy nie są drobiazgiem estetycznym, tylko kwestią działania i bezpieczeństwa. Najczęściej widzę te same potknięcia, dlatego wolę je wypisać wprost niż udawać, że zdarzają się rzadko.
- Przerywanie neutralnego zamiast fazy - światło może gasnąć, ale oprawa nadal pozostaje pod napięciem, więc wymiana źródła światła staje się niebezpieczna.
- Mieszanie PE z N - to nie jest poprawny skrót ani zamiennik, tylko błąd w instalacji.
- Zaufanie wyłącznie kolorom - w starszych instalacjach barwy przewodów bywają niejednoznaczne, a to prosta droga do pomyłki.
- Za krótko odizolowane końcówki - przewód może nie trzymać się w zacisku, a lampa zacznie migać albo zanikać.
- Za dużo przewodów w zbyt małej puszce - upchnięty mechanizm szybciej się luzuje i trudniej się go bezpiecznie zamyka.
- Brak sprawdzenia napięcia - samo wyłączenie klawisza nie daje żadnej gwarancji, że przewód nie jest zasilany.
Jeśli jeden z tych problemów pojawia się już na etapie rozpoznawania żył, nie idę dalej na siłę. W praktyce lepiej poświęcić dodatkowe 10 minut na identyfikację niż później rozbierać wszystko drugi raz. I właśnie to prowadzi do ostatniej, często najbardziej rozsądnej decyzji: kiedy odłożyć śrubokręt i zadzwonić po fachowca.
Kiedy lepiej przerwać i wezwać elektryka
Nie wszystko trzeba robić samodzielnie, nawet jeśli sam montaż wydaje się prosty. Ja wycofuję się od razu, gdy widzę aluminiowe przewody, przegrzane zaciski, stopioną izolację, brak pewnej identyfikacji fazy albo układ, który wygląda na przerabiany kilka razy. Podobnie reaguję, gdy w puszce są dwa różne obwody, a ktoś próbuje połączyć je „na oko”.
Warto też zatrzymać się przy instalacji w łazience, pralni, garażu albo w pomieszczeniu gospodarczym, gdzie wilgoć i uszkodzenia mechaniczne potrafią szybko zmienić drobny błąd w realny problem. W takich miejscach poprawne działanie łącznika to nie tylko wygoda, ale też kwestia bezpieczeństwa całego obwodu. Jeśli sytuacja jest niejednoznaczna, fachowiec zwykle oszczędza czas i nerwy szybciej, niż się wydaje. Zostaje jeszcze ostatnia kontrola przed zamknięciem puszki, bo ona często decyduje o tym, czy praca jest naprawdę skończona.
Zanim zamkniesz puszkę, sprawdź jeszcze te trzy rzeczy
- Mechanizm siedzi równo, a przewody nie są dociśnięte na siłę przez ramkę.
- Każdy zacisk trzyma żyłę pewnie, bez wystających drucików miedzi poza obudowę.
- Po włączeniu i wyłączeniu światło działa bez migotania, a łącznik nie nagrzewa się po kilku minutach pracy.
Jeśli po tej kontroli wszystko wygląda stabilnie, instalacja jest zwykle gotowa do użytkowania i nie trzeba do niej wracać. Właśnie taka kolejność działa najlepiej: najpierw identyfikacja przewodów, potem poprawne podłączenie fazy, a na końcu spokojny test działania. Gdy układ nadal budzi wątpliwości, zatrzymuję się na etapie rozpoznania, bo przy 230 V zgadywanie kosztuje zdecydowanie więcej niż pomoc elektryka.
