Dobór przewodu do termostatu pokojowego wygląda prosto tylko na pierwszy rzut oka. W praktyce liczy się typ sterowania, sposób zasilania, długość trasy i to, czy regulator ma jedynie zwierać styk, czy też komunikować się z kotłem albo listwą sterującą. W tym tekście rozkładam temat na konkrety: ile żył zwykle wystarcza, jaki przekrój ma sens i gdzie najczęściej pojawiają się błędy, które później trudno poprawić.
Najważniejsze wnioski do zapamiętania
- W prostym układzie z kotłem najczęściej wystarczą 2 żyły, bo regulator działa jak suchy styk.
- Przy termostacie z zasilaniem 230 V i wyjściem przekaźnikowym często potrzebne są 3 żyły, czasem 4.
- Systemy komunikacyjne, magistrale i część sterowników smart mogą wymagać 2, 4 albo więcej żył, zależnie od protokołu.
- Do stałej instalacji w ścianie wybieram kabel przeznaczony do montażu na stałe, a nie przypadkowy przewód z osprzętu ruchomego.
- Jeśli mam możliwość, zostawiam jedną żyłę zapasu. To tani margines bezpieczeństwa przy przyszłej rozbudowie.
Ile żył naprawdę wystarcza w typowych układach
Jeżeli miałbym odpowiedzieć krótko, powiedziałbym tak: w większości klasycznych układów wystarczą 2 żyły, ale to nie jest uniwersalna reguła. Liczba przewodów zależy od tego, co termostat robi z instalacją grzewczą. Jedne modele tylko zwierają i rozwierają styk, inne potrzebują własnego zasilania, a jeszcze inne komunikują się po magistrali z kotłem albo listwą sterującą.
| Typ układu | Najczęściej potrzebna liczba żył | Co to oznacza w praktyce |
|---|---|---|
| Klasyczny termostat on/off, suchy styk | 2 | Dwie żyły wystarczają do prostego włączania i wyłączania ogrzewania. |
| Termostat z zasilaniem 230 V i wyjściem przekaźnikowym | 3, czasem 4 | Potrzebne są żyły zasilające i osobna żyła sterująca; dodatkowa może obsługiwać czujnik lub rezerwę. |
| Komunikacja cyfrowa, bus producenta, OpenTherm | 2, 4 lub więcej | To zależy od protokołu. OpenTherm często działa na 2 żyłach, ale systemy firmowe potrafią wymagać większej liczby przewodów. |

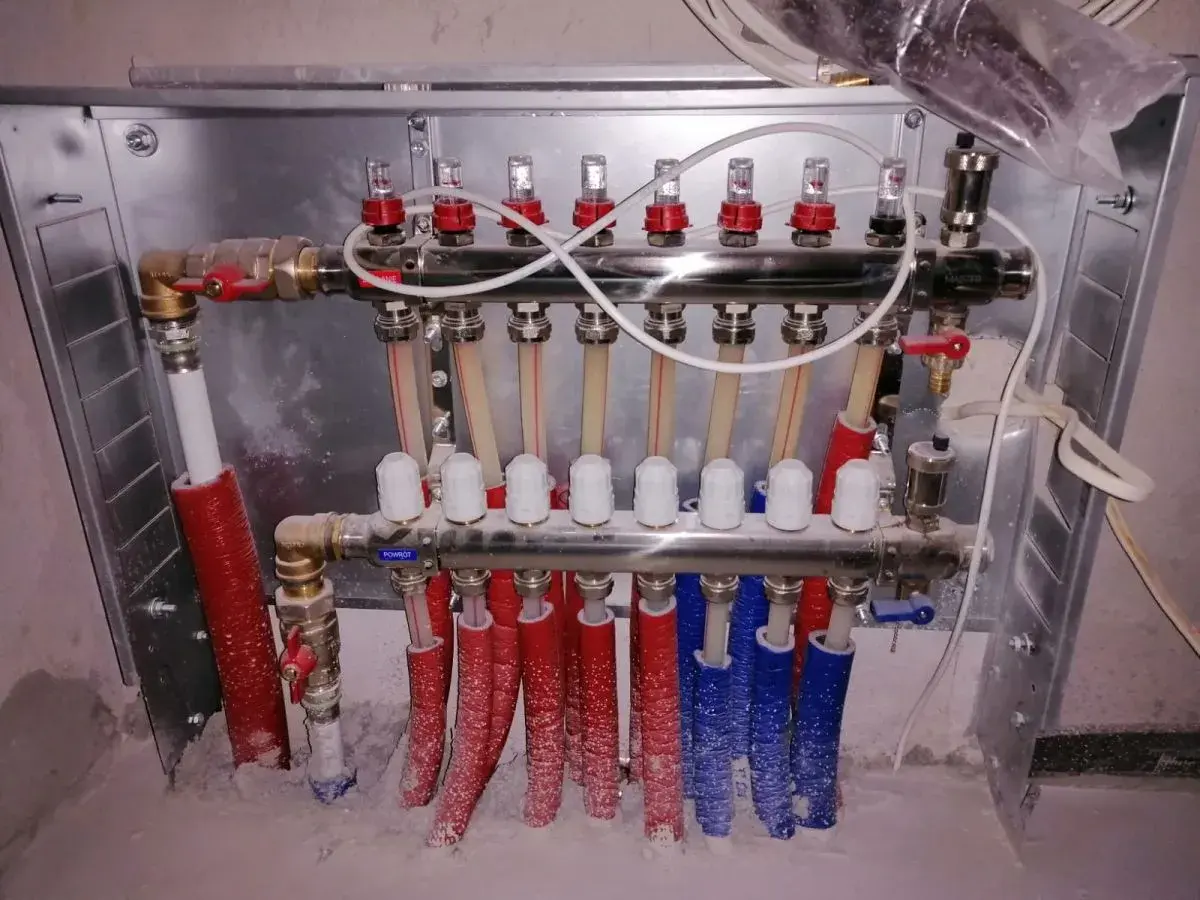

| Podłogówka, strefy, siłowniki, klimakonwektor | 4+ | Im więcej funkcji i osprzętu, tym więcej żył potrzebnych do czujników, siłowników i sterowania dodatkowymi elementami. |
W praktyce nie kupuję kabla „na oko”. Najpierw sprawdzam zaciski i schemat, dopiero potem decyduję, czy potrzebuję dwóch, czterech, czy może większej liczby żył. To prowadzi do ważniejszego pytania: od czego naprawdę zależy wybór przewodu.
Od typu sterowania zależy więcej niż od samej nazwy urządzenia
Największy błąd widzę wtedy, gdy ktoś patrzy tylko na marketingową nazwę termostatu. „Smart” nie zawsze oznacza więcej żył, a „prosty” nie zawsze oznacza dwa przewody. Kluczowe jest to, jakie zadanie ma wykonać sterownik: czy tylko zamknąć obwód, czy zasilić się z sieci, czy prowadzić komunikację z kotłem.
Suchy styk
To najprostszy wariant. Termostat działa wtedy jak zwykły przełącznik i nie podaje własnego napięcia na kocioł. W takim układzie najczęściej wystarczają dwie żyły. Właśnie dlatego w wielu klasycznych instalacjach odpowiedź jest prosta i nie trzeba kombinować z pięciożyłowymi kablami.
Zasilanie 230 V
Jeżeli termostat ma własne zasilanie sieciowe, sytuacja robi się trochę bardziej złożona. Zwykle potrzebuje żyły fazowej, neutralnej i przewodu sterującego. W praktyce często kończy się to na trzech żyłach, czasem czterech, jeśli dochodzi czujnik podłogowy albo dodatkowa funkcja. Tu warto być ostrożnym: do wyjścia regulatora nie podaje się zewnętrznego napięcia, jeśli producent tego nie przewidział.
Przeczytaj również: Ile kosztuje wybudowanie kortu tenisowego? Sprawdź ukryte koszty!
Komunikacja cyfrowa i smart
Tu łatwo się pomylić, bo „inteligentny” termostat nie zawsze wymaga większej liczby przewodów. Część systemów komunikuje się po dwóch żyłach, bo jedna para obsługuje i zasilanie, i transmisję danych. Inne rozwiązania producenta rzeczywiście potrzebują czterech żył albo osobnego busa. W instrukcjach producentów, takich jak TECH Sterowniki, dla standardowego regulatora pokojowego często wskazuje się kabel dwużyłowy, a dla wersji z komunikacją RS już czterożyłowy. Tego nie da się zgadnąć po samym wyglądzie urządzenia.
Jeżeli masz termostat bezprzewodowy, też nie zakładaj, że kabli w ogóle nie będzie. Odbiornik przy kotle, listwa sterująca albo moduł zasilający zwykle nadal wymagają połączenia przewodowego. Właśnie dlatego dobór kabla trzeba zacząć od schematu, a nie od katalogowej nazwy produktu. Następny krok to przekrój i rodzaj przewodu, bo liczba żył to dopiero połowa decyzji.
Jaki przekrój i rodzaj kabla wybrać

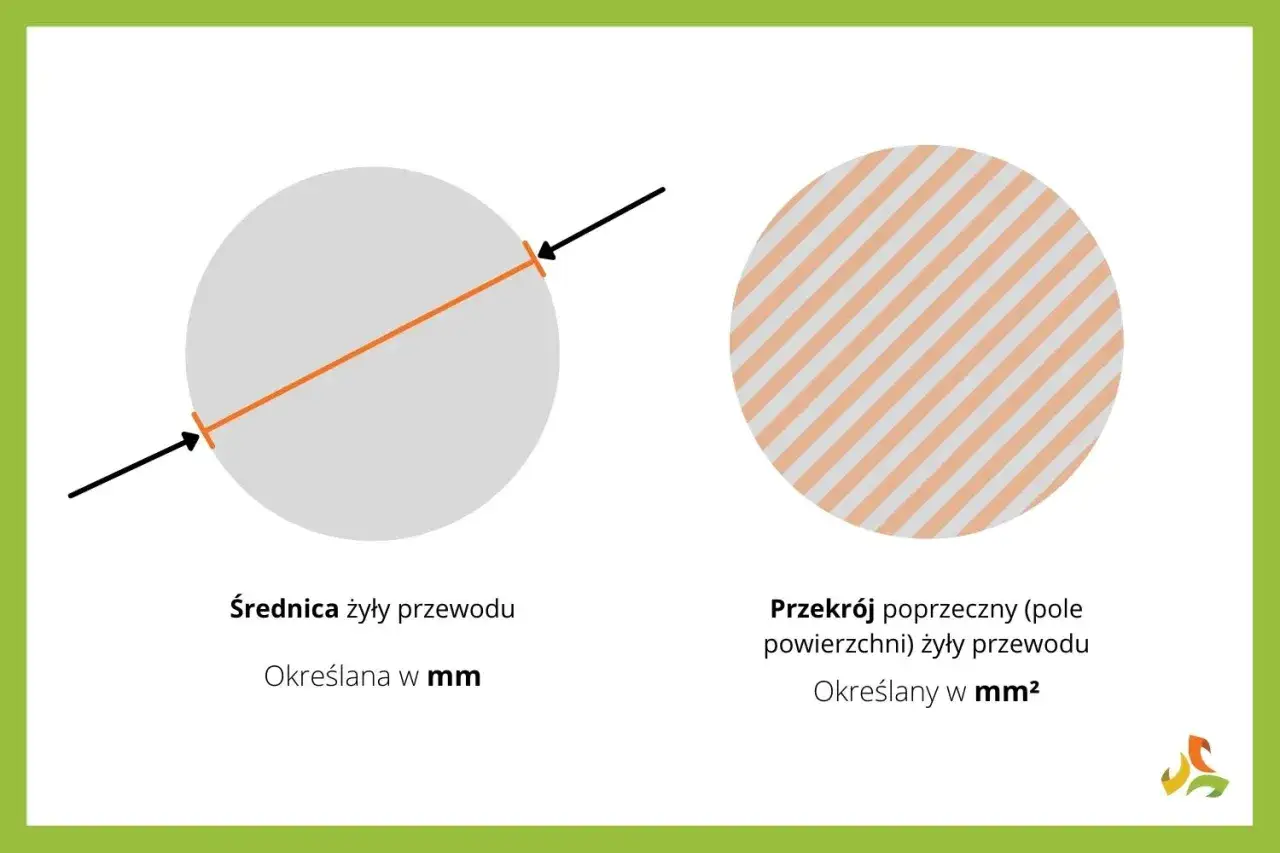

Przy termostacie pokojowym przekrój zwykle nie musi być duży, ale nie warto schodzić z nim za nisko tylko po to, żeby „jakoś się dało”. Dla krótkich odcinków i prostego sterowania najczęściej wystarcza 0,5-0,75 mm2. Gdy mówimy o typowym termostacie zasilanym z sieci albo o dłuższej trasie, bezpieczniejszym i wygodniejszym wyborem jest zwykle 0,75-1,0 mm2. Jeśli przewód biegnie dalej albo steruje elementami o większym obciążeniu, rozsądniej przyjąć 1,0-1,5 mm2, chyba że producent podaje inaczej.
| Sytuacja | Praktyczny przekrój | Dlaczego to ma sens |
|---|---|---|
| Krótki odcinek sygnałowy | 0,5-0,75 mm2 | Wystarcza do prostego sterowania i łatwo mieści się w zaciskach. |
| Standardowy termostat zasilany z sieci | 0,75-1,0 mm2 | To rozsądny balans między wygodą montażu a zapasem technicznym. |
| Dłuższa trasa lub większe obciążenie | 1,0-1,5 mm2 | Pomaga ograniczyć spadki napięcia i daje większy komfort przy podłączaniu. |
| System z czujnikiem lub dodatkowymi funkcjami | Zgodnie z instrukcją | Tu nie ma sensu zgadywać, bo jeden producent przewidzi sygnał, a inny magistralę. |
Do stałej instalacji w ścianie wybieram przewód przeznaczony do montażu na stałe, najlepiej miedziany i dobrany do konkretnego środowiska pracy. Jeśli to odcinek w puszce lub wewnątrz obudowy urządzenia, przewód giętki też bywa właściwy, ale wtedy trzeba pamiętać o poprawnym zakończeniu żył. W zaciskach śrubowych potrafi to zrobić dużą różnicę, zwłaszcza gdy ktoś próbuje upchnąć zbyt sztywny albo zbyt gruby kabel w małej obudowie.
Jeśli ściana jest jeszcze otwarta, często doradzam jeden prosty ruch: zostaw żyłę zapasu. Różnica w kablu jest niewielka, a później może uratować montaż przy wymianie regulatora na model z czujnikiem, komunikacją albo dodatkowymi strefami. To dobre przejście do pytania, jak przewód poprowadzić, żeby nie trzeba było wracać z poprawką.
Jak poprowadzić przewód, żeby nie wracać do poprawki
- Prowadź trasę w pionie i poziomie, najlepiej w osobnym peszlu lub rurce instalacyjnej.
- Nie prowadź przewodu sterującego długim odcinkiem równolegle do 230 V, jeśli nie jest to konieczne.
- Zostaw zapas przewodu w puszce i przy urządzeniu, żeby podłączenie nie było naprężone.
- Termostat montuj zwykle na wysokości około 1,5 m, z dala od grzejnika, słońca i przeciągu.
- Jeśli instalacja ma czujnik podłogowy, siłowniki albo listwę strefową, zaplanuj miejsce na dodatkowe żyły od razu.
W nowych realizacjach zwracam też uwagę na głębokość puszki. Nowoczesne regulatory bywają grubsze od starych mechanicznych pokręteł, a do tego dochodzi zapas kabla i ewentualne złączki. Jeśli puszka jest zbyt płytka, montaż robi się niepotrzebnie ciasny. To nie jest detal estetyczny, tylko realny problem techniczny, który później psuje wygodę serwisu i wymiany osprzętu.
Najczęstsze błędy przy doborze kabla do termostatu
- Kupno kabla bez sprawdzenia schematu zacisków w instrukcji urządzenia.
- Mylenie termostatu beznapięciowego z modelem zasilanym z 230 V.
- Brak jednej żyły zapasu tam, gdzie później dochodzi czujnik albo rozbudowa instalacji.
- Za mały przekrój przy dłuższej trasie lub przy obciążeniu większym niż zakładano.
- Mieszanie przewodów sterujących i zasilających bez rozdzielenia trasy.
- Użycie kabla, którego nie da się dobrze zamocować w zaciskach albo zmieścić w puszce.
W praktyce właśnie na tym etapie pojawiają się najdroższe poprawki. Jeżeli źle dobierzesz liczbę żył, zwykle nie wystarczy zmienić końcówki. Trzeba kuć, przekładać i wracać do miejsca, które mogło zostać zrobione dobrze za pierwszym razem. Dlatego tak ważne jest, żeby od początku rozróżnić prosty styk, zasilanie sieciowe i komunikację cyfrową.
Co sprawdzić przed zakupem, żeby dobrać kabel raz a dobrze
- Czy termostat ma styk beznapięciowy, zasilanie 230 V czy komunikację cyfrową.
- Ile zacisków przewiduje producent na schemacie podłączenia.
- Czy w instalacji pojawi się czujnik podłogowy, siłownik, pompa albo dodatkowa strefa.
- Jak długa jest trasa od termostatu do kotła, listwy lub modułu sterującego.
- Czy masz miejsce na puszkę i zapas przewodu.
- Czy przewód ma być prowadzony w ścianie na stałe, czy tylko wewnątrz obudowy urządzenia.
Jeżeli miałbym doradzić jedną praktyczną zasadę, wybrałbym tę: najpierw sprawdzam dokumentację i sposób sterowania, dopiero potem liczbę żył. W prostym kotle zwykle kończy się na dwóch przewodach, ale przy regulatorze z zasilaniem, komunikacją albo dodatkowymi czujnikami lepiej od razu zostawić zapas. To mały koszt przy montażu, a duża oszczędność, gdy później pojawi się potrzeba rozbudowy albo wymiany termostatu.
