Poprawne łączenie bednarki z przewodem decyduje o tym, czy uziemienie będzie działało przewidywalnie, a nie tylko wyglądało na gotowe. W tym tekście pokazuję, jak dobrać metodę połączenia, na co uważać przy mieszaniu materiałów, jak wykonać montaż krok po kroku i które błędy najczęściej wychodzą dopiero przy pomiarach. To temat praktyczny, bo w instalacjach elektrycznych jeden źle dobrany zacisk potrafi zepsuć cały sens dobrze zaprojektowanego uziomu.
Co trzeba wiedzieć, zanim połączysz bednarkę z przewodem
- Najpewniejsze są połączenia wykonane atestowaną złączką mechaniczną, spawaniem egzotermicznym albo inną metodą dopuszczoną do danego układu.
- Przy łączeniu różnych metali, zwłaszcza stali ocynkowanej z miedzią, trzeba myśleć nie tylko o przewodzeniu, ale też o korozji galwanicznej.
- Połączenie kontrolne powinno być dostępne do pomiaru, bo sam wygląd nie mówi jeszcze nic o jakości styku.
- Drut wiązałkowy, farba, rdza i luźna śruba to najkrótsza droga do problemów z ciągłością uziemienia.
- Po montażu warto sprawdzić ciągłość i rezystancję połączenia, zamiast zakładać, że wszystko jest w porządku.

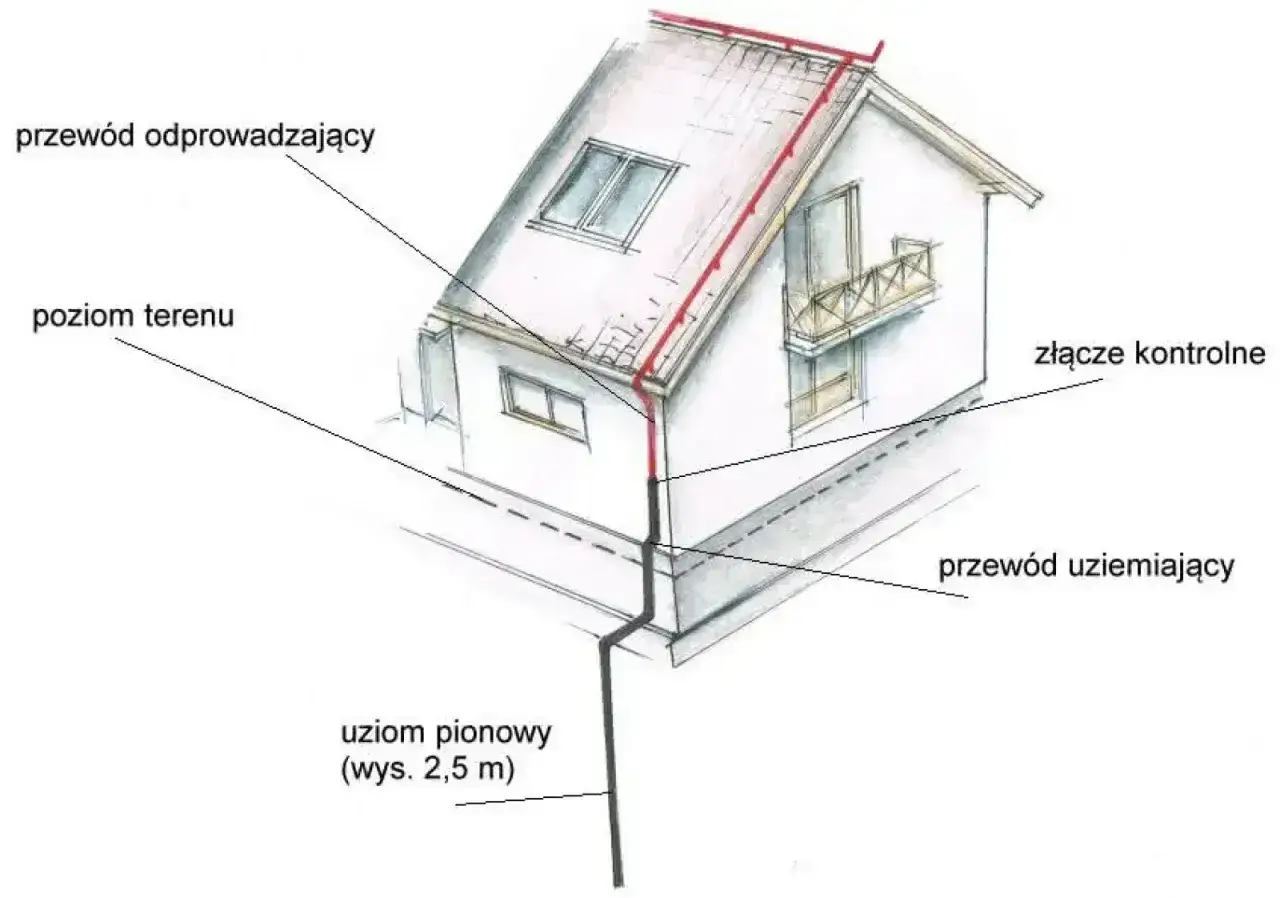

Co łączy się z czym w instalacji uziemiającej
Najpierw warto uporządkować pojęcia, bo od tego zależy cały dobór techniki. Bednarka to płaski przewodnik, najczęściej stalowy, który pracuje jako element uziomu lub połączenia wyrównawczego. Przewód uziemiający prowadzi ten układ do głównej szyny uziemiającej, czyli miejsca, w którym zbiegają się połączenia ochronne całej instalacji.
W praktyce nie chodzi więc o samo fizyczne zetknięcie dwóch metalowych elementów. Chodzi o zbudowanie toru o niskiej rezystancji, dobrej wytrzymałości mechanicznej i odporności na korozję. Jeśli któryś z tych warunków zawiedzie, układ nadal może „wyglądać” poprawnie, ale przy zwarciu albo wyładowaniu nie spełni swojej roli.
W materiałach Dehn Polska, opartych na PN-HD 60364-5-54, podkreślono, że uziom fundamentowy łączy się z główną szyną uziemiającą za pomocą przewodu uziemiającego. To dobrze pokazuje sens całego układu: połączenie ma być częścią systemu ochrony, a nie przypadkowym dodatkiem w gruncie. Z tego powodu przed wyborem zacisku dobrze wiedzieć, czy pracujesz przy uziomie fundamentowym, otokowym, czy przy samym punkcie przyłączenia do GSU, bo każdy z tych przypadków stawia trochę inne wymagania.
Skoro wiadomo już, co właściwie łączysz, można przejść do techniki, która da trwały efekt w konkretnych warunkach montażu.
Jakie metody połączenia sprawdzają się w praktyce
Ja w takich tematach patrzę przede wszystkim na trzy rzeczy: trwałość, możliwość kontroli i zgodność z materiałem. Nie każda metoda pasuje do każdego miejsca, a „najmocniejsze” rozwiązanie na papierze nie zawsze jest najrozsądniejsze na budowie.
| Metoda | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Spawanie egzotermiczne | Połączenia stałe, zwłaszcza w gruncie i w układach, których nie planujesz rozbierać | Bardzo trwałe, ma małą rezystancję i dobrze znosi warunki zewnętrzne | Wymaga doświadczenia, właściwych materiałów i nie jest rozwiązaniem „na szybko” |
| Zacisk lub złącze mechaniczne | Połączenia kontrolne, punkty przy GSU, miejsca, w których potrzebujesz dostępu do pomiaru | Szybki montaż, łatwiejsza kontrola i dobry wybór przy różnych przekrojach | Trzeba dobrze dobrać materiał, zakres przewodów i moment dokręcenia |
| Spawanie łukowe | Gdy projekt i wykonawca dopuszczają takie rozwiązanie, zwykle przy połączeniach stałych | Niski koszt i duża popularność na budowach | Wymaga dużej staranności, może uszkadzać powłoki ochronne i nie jest tak wygodne w kontroli |
W praktyce najczęściej wybieram taką zasadę: tam, gdzie połączenie ma być rozłączalne i mierzalne, stosuję dobry zacisk kontrolny, a tam, gdzie ma zniknąć w fundamencie albo w ziemi, stawiam na rozwiązanie trwałe i zgodne z materiałem. RST, omawiając połączenia uziemiające, zwraca uwagę, że w gruncie połączenia rozłączalne mogą być najsłabszym ogniwem układu, więc to nie jest miejsce na przypadkowe kompromisy.
Gdy wybór metody jest już jasny, trzeba ją wykonać tak, żeby nie zepsuć efektu na ostatniej prostej.
Jak wykonać połączenie krok po kroku
Najwięcej problemów widzę nie w samej idei połączenia, tylko w przygotowaniu powierzchni i montażu. Jeśli mam dać jedną praktyczną radę, to brzmi ona tak: nie skracaj etapu przygotowania, bo właśnie on decyduje o jakości styku.
Przygotuj metal do styku
Usuń rdzę, farbę, zabrudzenia i luźne naloty z miejsca, w którym ma pracować złączka. Powierzchnia styku musi być czysta i możliwie jednorodna. Przy bednarce ocynkowanej oraz przewodzie miedzianym nie wystarczy „dociągnąć śrubę mocniej”, bo problemem bywa nie siła, tylko zły kontakt metali.
Dobierz sposób montażu do miejsca
- Ustal, czy połączenie ma być stałe, czy rozłączalne na czas pomiaru.
- Dopasuj złącze do szerokości bednarki i przekroju przewodu.
- Ułóż elementy tak, aby nie były skręcone pod nienaturalnym kątem i nie pracowały mechanicznie po montażu.
- Dokręć śruby zgodnie z zaleceniem producenta, a nie „na wyczucie”.
- Jeżeli złącze ma służyć jako punkt pomiarowy, zostaw do niego realny dostęp.
Przeczytaj również: Kotwa tulejowa z gwintem wewnętrznym – wybór, zastosowanie i porady
Sprawdź połączenie po montażu
W opracowaniach SEP pojawia się praktyczna wskazówka, że poprawność połączeń trzeba oceniać nie tylko wzrokowo, ale też pomiarowo, a rezystancja połączenia nie powinna być większa niż rezystancja 1 m przewodu o przekroju najmniejszego z łączonych przewodów. To dobry filtr na „prawie dobre” montaże, bo właśnie one najczęściej przechodzą bez uwag na oko, a potem zawodzą przy kontroli.
Po samym montażu nie kończy się jeszcze temat, bo równie ważny jest dobór materiału do warunków pracy i do tego, co dokładnie łączysz.
Jak dobrać złączkę do materiału i warunków pracy
Największy błąd polega na założeniu, że każdy metaliczny zacisk zrobi to samo. Nie zrobi. Korozja galwaniczna, czyli przyspieszone niszczenie materiału przy kontakcie różnych metali w obecności wilgoci, potrafi po czasie osłabić nawet pozornie solidne połączenie.
| Sytuacja | Najrozsądniejszy wybór | Dlaczego |
|---|---|---|
| Bednarka ocynkowana i przewód miedziany | Złączka bimetaliczna lub zacisk dopuszczony do takiej kombinacji | Ogranicza problem korozji i lepiej znosi kontakt różnych metali |
| Bednarka stalowa i przewód stalowy | Zacisk mechaniczny do stali lub połączenie stałe zgodne z projektem | Materiały są podobne, więc ryzyko korozyjne jest mniejsze |
| Połączenie w gruncie | Element przeznaczony do montażu bezpośrednio w ziemi | Zwykły zacisk może szybko stracić parametry pod wpływem wilgoci i agresywnego gruntu |
| Punkt kontrolny przy pomiarach | Złącze kontrolne rozłączalne | Ułatwia pomiar rezystancji bez rozbierania całego układu |
W praktyce szukam zawsze odpowiedzi na dwa pytania: czy to połączenie będzie pracować na stałe, i czy będę musiał do niego wrócić za rok albo za pięć lat. Jeżeli odpowiedź brzmi „tak”, nie wybieram najtańszego rozwiązania bez atestu do danego zastosowania. To właśnie tu najłatwiej zaoszczędzić kilkanaście złotych i jednocześnie stworzyć problem na lata.
Gdy materiał i typ złącza są już dobrane, zostają błędy wykonawcze, które najczęściej wychodzą dopiero przy odbiorze albo po pierwszych pomiarach.
Najczęstsze błędy, które wychodzą dopiero przy pomiarach
- Łączenie na brudnej powierzchni, czyli na farbie, rdzy albo tlenkach, które robią z dobrego styku słabe miejsce oporu.
- Użycie drutu wiązałkowego zamiast właściwego złącza, co daje jedynie pozór połączenia.
- Źle dobrany materiał zacisku, zwłaszcza przy mieszaniu stali ocynkowanej z miedzią.
- Za mały albo za duży zacisk, który nie obejmuje prawidłowo przewodu i pracuje mechanicznie po montażu.
- Brak momentu dokręcenia, czyli montaż „na oko”, bez kontroli producenta.
- Ukrycie połączenia bez dostępu, mimo że miało pełnić funkcję kontrolno-pomiarową.
- Pominięcie pomiaru ciągłości, bo instalacja „wyglądała dobrze” i nikt nie chciał dokończać dokumentacji.
Najbardziej zdradliwy jest tutaj brak dostępu do złącza. Jeśli nie da się go sprawdzić bez rozkuwania albo odkopywania, to z czasem nawet drobna usterka staje się kosztowną naprawą. Właśnie dlatego kontrola projektu i wykonania jest ważniejsza niż efekt wizualny na etapie montażu.
A skoro już mowa o kosztach, dobrze wiedzieć, gdzie w tym temacie naprawdę da się oszczędzić, a gdzie oszczędność robi się pozorna.
Ile kosztuje sensowne wykonanie i kiedy nie oszczędzać
Sam osprzęt do takiego połączenia nie jest zwykle drogi, ale różnica w jakości bywa ogromna. Proste złącza kontrolne kupisz zazwyczaj za 10-30 zł, solidniejsze złączki do różnych metali najczęściej kosztują 20-100 zł, a krążek bednarki ocynkowanej 30x4 mm to zwykle wydatek rzędu 200-300 zł. Przy większych realizacjach dochodzi jeszcze robocizna, ale to właśnie na jakości łącznika i staranności montażu najłatwiej stracić więcej, niż się zaoszczędziło.
- Nie oszczędzaj na złączce, jeśli połączenie ma pracować w gruncie albo w wilgotnym miejscu.
- Nie oszczędzaj na elemencie rozłącznym, jeśli ma służyć do pomiarów i okresowej kontroli.
- Nie oszczędzaj na materiale przy łączeniu miedzi ze stalą, bo korozja szybko zjada tani kompromis.
- Nie oszczędzaj na pomiarze końcowym, bo to jedyny moment, kiedy instalacja mówi prawdę o swojej jakości.
Jeśli miałbym wskazać jeden praktyczny wniosek, powiedziałbym tak: w tym obszarze materiał kosztuje niewiele więcej niż błąd, ale błąd potrafi kosztować już naprawdę dużo. Dlatego przy dobrze zrobionym uziemieniu lepiej zapłacić za sensowny łącznik niż później poprawiać całą trasę przewodu.
Przed zasypaniem wykopu albo zabudowaniem połączenia zostaje jeszcze ostatni, prosty zestaw kontroli, który lubię traktować jako obowiązkowy.
Trzy rzeczy, które sprawdzam przed zasypaniem połączenia
Najpierw robię zdjęcie połączenia, zanim zniknie pod ziemią albo pod warstwą zabudowy. Potem sprawdzam, czy zacisk jest naprawdę zgodny z materiałem i czy da się do niego wrócić bez demolki. Na końcu mierzę ciągłość i zapisuję wynik w dokumentacji, bo pamięć wykonawcy jest słabsza niż protokół.
- Widoczność - połączenie powinno dać się zidentyfikować i w razie potrzeby skontrolować.
- Zgodność materiałowa - zacisk, śruby i przewód muszą ze sobą współpracować, a nie tylko się trzymać.
- Potwierdzenie pomiarem - jeśli nie ma wyniku, to nie ma pewności.
Jeżeli wykonasz te trzy kroki, masz znacznie większą szansę, że połączenie będzie działało tak długo, jak cały uziom. I właśnie o to chodzi w dobrej instalacji elektrycznej: nie o efekt na zdjęciu z budowy, tylko o spokojną, przewidywalną pracę przez lata.
