Z której strony faza w gniazdku? Układ i bezpieczny pomiar

Józef Cieślak .

27 lipca 2026

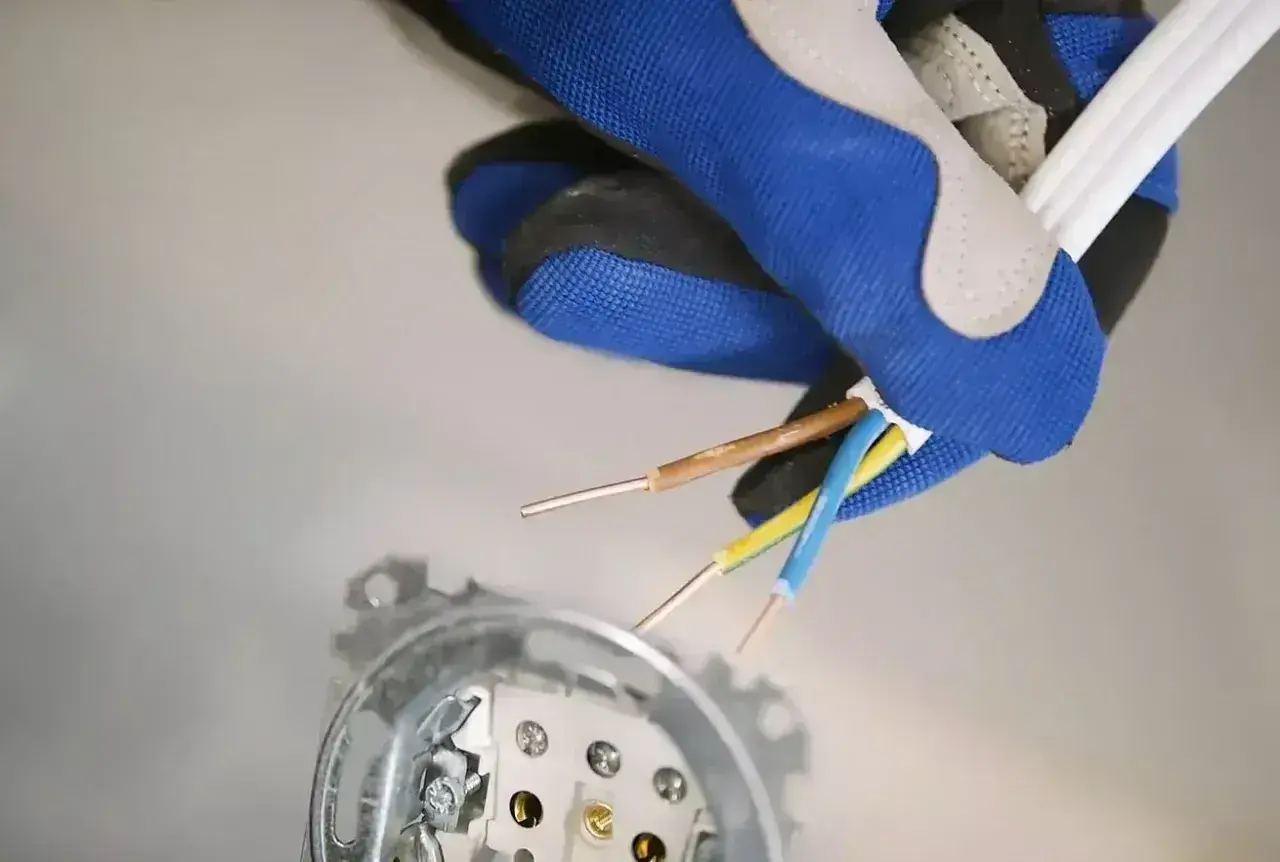

Ręka w rękawicy przygotowuje przewody do podłączenia gniazdka. Z której strony faza w gniazdku? Brązowy przewód to faza.

W instalacji 230 V najważniejsze są trzy przewody: faza (L), neutralny (N) i ochronny (PE). Pytanie, z której strony faza w gniazdku, wraca przy każdej wymianie osprzętu, bo od tego zależy spójność całej instalacji, a czasem także wygoda i bezpieczeństwo późniejszego serwisu. W tym artykule wyjaśniam, jak czytać układ gniazda od frontu, co jest standardem w Polsce, kiedy orientacja ma realne znaczenie i jak sprawdzić to bez zgadywania.

Najważniejsze zasady, które pozwalają od razu odczytać układ gniazdka

  • W typowym polskim gnieździe patrzy się od frontu, z bolcem ochronnym u góry.
  • W praktyce przyjęty układ to: L po lewej, N po prawej, PE u góry.
  • To przede wszystkim standard montażowy i projektowy, a nie magiczna reguła, która rozwiązuje wszystkie problemy instalacji.
  • W starych mieszkaniach, po amatorskich przeróbkach i w częściach instalacji po naprawach układ może być odwrócony.
  • Do sprawdzenia najlepiej użyć testera dwubiegunowego albo miernika, a nie samej neonówki.
  • Jeśli gniazdo pokazuje błędną polaryzację albo brak ochrony, warto to poprawić przy okazji remontu, a nie odkładać na później.

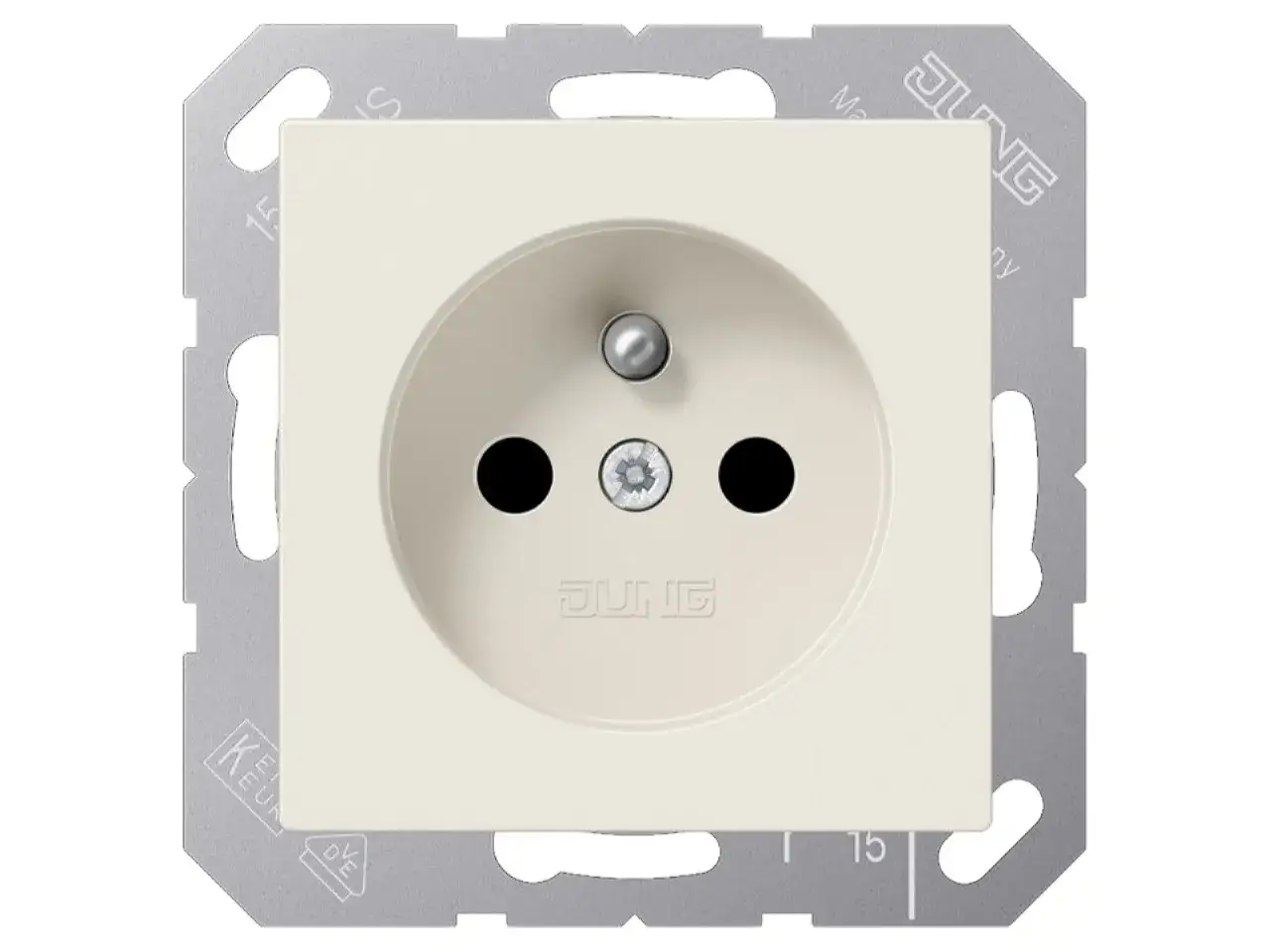

Beżowe gniazdko elektryczne JUNG. Z której strony faza w gniazdku? Zawsze sprawdzaj bezpieczniki!

Z której strony faza w gniazdku i jak to się czyta od frontu

W typowym polskim gnieździe z bolcem patrzy się od strony użytkownika, a nie od tyłu puszki czy od strony przewodów. Jeśli styk ochronny jest u góry, przyjęty układ wygląda tak: po lewej L, po prawej N, u góry PE. To jest najprostsza odpowiedź na praktyczne pytanie, ale od razu dodam ważny szczegół: sama pozycja w gnieździe nie zawsze oznacza, że każde podłączone urządzenie będzie „widziało” identyczny układ na swoich stykach, bo wiele wtyczek można obrócić.

Dlatego nie traktuję tej zasady jak ozdobnika dla elektryków, tylko jak porządek wykonawczy. Gdy gniazdo jest obrócone, zamontowane poziomo albo ktoś patrzy na nie z niewłaściwej strony, łatwo o błędny odczyt. W praktyce zawsze zaczynam od prostego pytania: gdzie jest front osprzętu i gdzie znajduje się styk ochronny? Dopiero potem oceniam, która żyła powinna być po lewej stronie.

Ta pozornie drobna różnica ma znaczenie, bo w instalacjach domowych liczy się przewidywalność. Jeśli jeden punkt jest opisany i wykonany inaczej niż reszta, późniejszy pomiar, wymiana osprzętu albo podłączenie nowego urządzenia robi się po prostu bardziej kłopotliwe. To prowadzi do ważniejszej kwestii: czy taki układ jest w Polsce twardym przepisem, czy raczej branżowym zwyczajem.

Czy w Polsce jest jeden obowiązujący układ

W praktyce montażowej w Polsce przyjęło się, że faza jest po lewej stronie, neutralny po prawej, a ochronny u góry. Taki układ spotyka się w nowych instalacjach, projektach technicznych i dokumentacji osprzętu, bo ułatwia zachowanie jednego porządku w całym obiekcie. Jednocześnie nie traktowałbym tego jako zasady, która sama z siebie przesądza o bezpieczeństwie całej instalacji.

Najuczciwiej powiedzieć tak: to standard wykonawczy, a nie powód, by przymykać oczy na pomiary. W starych mieszkaniach, po doraźnych naprawach albo po kilku remontach w różnych fazach życia budynku, gniazda potrafią mieć różny układ. Zdarza się też, że ktoś kierował się własnym zwyczajem albo nie zauważył, że w puszce przewody zostały zamienione.

Sytuacja Co zwykle spotkasz Jak do tego podejść
Nowa instalacja w mieszkaniu L po lewej, N po prawej, PE u góry Trzymaj jeden układ we wszystkich punktach
Stary lokal po wielu przeróbkach Układ bywa różny Nie zakładaj poprawności bez pomiaru
Gniazdo obrócone albo montowane nietypowo Orientacja wygląda mniej intuicyjnie Czytaj pozycję względem frontu, nie względem ściany

Właśnie dlatego przy remoncie liczy się nie tylko „czy działa”, ale też czy cały obwód jest wykonany jednolicie. A jeśli układ ma być jednolity, trzeba też wiedzieć, kiedy orientacja faktycznie wpływa na użytkowanie urządzeń.

Kiedy orientacja ma znaczenie, a kiedy nie

W zwykłych urządzeniach domowych z typową wtyczką najczęściej nie zauważysz różnicy w codziennym działaniu, bo sprzęt powinien być przygotowany do pracy w standardowym gnieździe 230 V. Inaczej bywa jednak tam, gdzie producent przewidział określoną stronę zasilania, pojedynczy wyłącznik albo elementy ochronne i filtrujące, które lepiej pracują przy przewidywalnym układzie L i N.

Sytuacja Znaczenie układu Dlaczego
Zwykłe AGD i elektronika z typową wtyczką Najczęściej mniejsze Sprzęt zwykle nie wymaga stałej polaryzacji na etapie codziennego użytkowania
Urządzenia z wyłącznikiem jednobiegunowym Większe Ważne jest, który przewód jest rozłączany i jak producent zaprojektował tor zasilania
Serwis, pomiar i diagnostyka Duże Stały układ ułatwia szybkie sprawdzenie, co jest fazą, a co przewodem ochronnym lub neutralnym

Ja patrzę na to praktycznie: jeśli urządzenie ma działać poprawnie i bezpiecznie, ważniejsza od samej strony fazy jest poprawność całej instalacji, zwłaszcza przewodu ochronnego i jakości zacisków. Gdy producent podaje konkretny układ lub zaleca określone podłączenie, nie warto z tym dyskutować przy ścianie. Lepiej sprawdzić niż zgadywać, bo od tego właśnie zaczynają się późniejsze poprawki.

To prowadzi do kolejnego etapu: jak bezpiecznie ustalić, który styk jest który, zamiast opierać się na domysłach albo na jednym, przypadkowym teście.

Jak sprawdzić gniazdko bez zgadywania

Do takiego sprawdzenia najchętniej biorę tester dwubiegunowy albo multimetr ustawiony na pomiar napięcia przemiennego. Zwykła neonówka pokaże obecność napięcia, ale nie daje mi wystarczająco pewnego obrazu polaryzacji ani stanu ochrony. Przy gniazdku, które ma służyć lata, wolę narzędzie, które mówi więcej niż tylko „coś tu świeci”.

  1. Najpierw ustal, które gniazdo i który obwód chcesz sprawdzić.
  2. Jeśli planujesz rozkręcać osprzęt, wyłącz zasilanie w rozdzielnicy i potwierdź brak napięcia.
  3. Do samej weryfikacji porównaj napięcie między każdym otworem a stykiem ochronnym.
  4. W poprawnej instalacji przewód fazowy pokaże wyraźne napięcie względem PE, zwykle około 230 V.
  5. Przewód neutralny względem PE powinien dać odczyt znacznie niższy, ale nie opieraj się na jednym wyniku bez kontekstu.
  6. Jeśli odczyty są niespójne, sprawdź je ponownie innym miernikiem albo zleć pomiar elektrykowi.
Metoda Co pokaże Ograniczenie
Tester gniazd Polaryzację, obecność PE i część typowych błędów Nie zastępuje pełnej diagnostyki instalacji
Tester dwubiegunowy Dokładniejszy pomiar napięcia między punktami Wymaga odrobiny wprawy
Neonówka Tylko sygnał, że gdzieś pojawia się napięcie Za mało informacji do pewnego wniosku o polaryzacji

Jeśli po takim sprawdzeniu układ wygląda inaczej niż w pozostałych gniazdach, nie zamykałbym tematu wzruszeniem ramion. Z doświadczenia wiem, że właśnie na tym etapie wychodzą najczęstsze błędy montażowe.

Najczęstsze błędy przy montażu i po czym je rozpoznasz

Najbardziej mylące jest opieranie się wyłącznie na kolorach przewodów. W nowszych instalacjach barwy są zwykle czytelne: brązowy lub czarny dla fazy, niebieski dla neutralnego, żółto-zielony dla ochronnego. W starszych mieszkaniach, po przeróbkach albo przy zachowanych starych odcinkach przewodów, kolor nie zawsze jest wiarygodnym drogowskazem.

  • Zamienione L i N - urządzenie może działać, ale układ nie jest zgodny ze standardem i później utrudnia serwis.
  • Brak pewnego PE - to już nie jest kosmetyka, tylko sygnał, że instalacja wymaga sprawdzenia.
  • Każde gniazdo podłączone inaczej - w jednym pokoju lewa strona daje fazę, w drugim prawa, co powoduje chaos przy kolejnych pracach.
  • Sprawdzanie tylko neonówką - potrafi wprowadzić w błąd i dać fałszywe poczucie pewności.
  • Ignorowanie instalacji dwużyłowej - w starym układzie z PEN trzeba szczególnie uważać, bo wygląd przewodów nie mówi wszystkiego.

Jeżeli tester pokazuje odwróconą polaryzację albo brak ochrony, nie traktuję tego jako „detal do poprawy kiedyś”. To dokładnie ten moment, w którym warto poprawić gniazdo, zanim ściana zostanie zasłonięta meblami, sprzętem albo świeżo zrobionym tynkiem. Dzięki temu później nie wracasz do tematu tylko dlatego, że ktoś w środku remontu chciał oszczędzić pięć minut.

Przy jednej wymianie da się jeszcze uratować porządek w całym obwodzie, ale trzeba zrobić to od razu, a nie po fakcie.

Co dopiąłbym od razu przy wymianie jednego gniazdka

Przy wymianie kontaktu nie patrzę wyłącznie na to, gdzie jest faza. Sprawdzam też stan zacisków, ciągłość przewodu ochronnego, jakość osadzenia puszki i to, czy cały obwód trzyma ten sam układ w każdym punkcie. To niewielki wysiłek, ale właśnie on odróżnia szybki montaż od porządnie wykonanej instalacji.

Gdybym miał wskazać jedną zasadę, którą warto zapamiętać, brzmiałaby prosto: nie zgaduj położenia fazy, tylko je sprawdź, a potem trzymaj jeden układ w całym lokalu. Jeśli instalacja jest stara, przewody są niepewne albo gniazdo pokazuje coś innego niż reszta, lepiej zaplanować poprawkę od razu niż liczyć na to, że problem sam zniknie. W instalacjach elektrycznych spójność i pomiar są zwykle ważniejsze niż obiegowe przekonanie o „jednej słusznej stronie”.

FAQ - Najczęstsze pytania

Patrz na gniazdo od strony użytkownika, a nie od tyłu puszki. W typowym polskim układzie przy bolcu u góry po lewej jest L, po prawej N, a PE znajduje się u góry. To czytelny standard montażowy, jeśli osprzęt nie jest obrócony.
W nowych i dobrze wykonanych instalacjach zwykle tak, ale to standard wykonawczy, nie gwarancja. W starszych mieszkaniach i po amatorskich przeróbkach układ bywa odwrócony, więc bez pomiaru nie wolno zakładać poprawności.
Przy zwykłych urządzeniach z typową wtyczką najczęściej ma mniejsze znaczenie. Większe znaczenie pojawia się przy sprzęcie z wyłącznikiem jednobiegunowym, w serwisie i diagnostyce oraz tam, gdzie producent zaleca konkretny tor zasilania.
Najlepiej testerem dwubiegunowym albo multimetrem ustawionym na napięcie AC. Porównaj napięcie każdego otworu ze stykiem ochronnym - faza powinna dać około 230 V względem PE, a przewód neutralny znacznie mniej. Sama neonówka nie daje pewnego obrazu.
Najczęstsze są zamienione L i N, brak pewnego PE, różny układ w kolejnych gniazdach oraz poleganie wyłącznie na kolorach przewodów. W starych instalacjach z PEN dodatkowo trzeba uważać, bo sam wygląd żył nie mówi wszystkiego.
