Sprawnie zaprojektowana elektryka budynku to nie tylko wygoda na co dzień, ale przede wszystkim bezpieczeństwo domowników, mniejsze ryzyko awarii i mniej kosztownych przeróbek po remoncie. W tym tekście pokazuję, z czego taki układ się składa, jak planować obwody, jakie zabezpieczenia są dziś rozsądnym standardem, ile to zwykle kosztuje i na co patrzeć przy odbiorze. Piszę praktycznie, z perspektywy osoby, która woli dobrze rozdzielone obwody i czytelną rozdzielnicę niż późniejsze kucie ścian.
Najlepszy efekt daje układ zaprojektowany pod bezpieczeństwo, wygodę i przyszłą rozbudowę
- Dobrze rozdzielone obwody są ważniejsze niż sam wybór osprzętu.
- Kuchnia, łazienka i urządzenia dużej mocy powinny mieć własne linie zasilające.
- Standardem są zabezpieczenia nadprądowe, różnicowoprądowe, uziemienie i połączenia wyrównawcze.
- Przewody trzeba prowadzić tak, by dało się je wymienić bez niszczenia konstrukcji budynku.
- Po wykonaniu liczą się pomiary odbiorcze, a potem okresowe kontrole stanu instalacji.
- Najczęściej przepłaca się nie za materiał, tylko za poprawki po źle wykonanym projekcie.
Co obejmuje dobrze zaprojektowany układ zasilania w budynku
W praktyce nie chodzi o „kable w ścianie”, tylko o cały system, który ma bezpiecznie przenosić energię, odcinać awarie lokalnie i dawać zapas na przyszłe urządzenia. Dobrze zaplanowana instalacja elektryczna musi uwzględniać nie tylko aktualne potrzeby mieszkańców, ale też to, że za dwa lata pojawi się klimatyzacja, płyta indukcyjna, ładowarka do auta albo dodatkowe biuro w domu.
Ja patrzę na taki układ jak na infrastrukturę, nie dodatek do wykończenia. W budynkach mieszkalnych szczególnie ważne jest rozdzielenie odbiorników na osobne obwody, sensowne rozmieszczenie rozdzielnicy i możliwość serwisu bez niszczenia ścian. To właśnie odróżnia rozwiązanie trwałe od układu, który działa tylko do pierwszej większej zmiany wyposażenia.
W polskich warunkach liczy się też zgodność z przepisami budowlanymi. Główne ciągi w budynkach wielorodzinnych i użyteczności publicznej prowadzi się poza mieszkaniami i pomieszczeniami pobytu ludzi, a przewody trzeba układać tak, by dało się je wymienić bez naruszania konstrukcji budynku. To nie jest detal techniczny, tylko jeden z warunków późniejszej bezproblemowej eksploatacji.
Gdy to rozumiesz, łatwiej przejść do konkretów: z czego taki system się składa i gdzie najczęściej popełnia się błędy.
Z czego składa się bezpieczny układ w budynku
| Element | Rola | Na co zwrócić uwagę |
|---|---|---|
| Złącze i wyłącznik główny | Umożliwiają odłączenie budynku od zasilania | Powinny być dostępne dla obsługi i zabezpieczone przed uszkodzeniem oraz ingerencją osób postronnych |
| Rozdzielnica | Rozdziela energię na obwody i mieści zabezpieczenia | Warto zostawić w niej rezerwę miejsca na przyszłe obwody i jasno opisać każdy obwód |
| Przewody i trasy | Przenoszą energię do punktów poboru | Muszą być prowadzone tak, by dało się je wymienić, a przewody ukryte w tynku powinny mieć odpowiednią osłonę |
| Uziemienie i przewód ochronny | Chronią przed skutkami uszkodzeń i porażeniem | To nie jest element „opcjonalny”; w nowym układzie powinien być przemyślany od początku |
| Wyłączniki różnicowoprądowe | Stanowią dodatkową ochronę przy uszkodzeniu izolacji i upływie prądu | Nie zastępują dobrego projektu, ale bardzo pomagają w ochronie użytkowników |
| Zabezpieczenia nadprądowe | Chronią przewody przed przeciążeniem i zwarciem | Musi się je dobierać do konkretnego obwodu, a nie „na oko” |
| Połączenia wyrównawcze | Zmniejszają różnice potencjałów między metalowymi elementami | Szczególnie ważne w łazienkach, przy instalacjach wodnych i metalowych konstrukcjach |
Warto pamiętać o kilku praktycznych detalach. Przewody i kable powinny być prowadzone bezkolizyjnie względem innych instalacji, a w budynkach wielorodzinnych liczniki zwykle lokuje się poza mieszkaniami, w zamykanych szafkach. Z kolei prowadzenie przewodów w tynku jest dopuszczalne, ale tylko wtedy, gdy przykrywa je warstwa o odpowiedniej grubości. To właśnie takie drobiazgi decydują, czy późniejszy serwis będzie prosty, czy bardzo drogi.
Gdy znamy już elementy systemu, można przejść do planowania obwodów tak, by kuchnia, łazienka i duże urządzenia nie „walczyły” o jedną linię zasilania.
Jak planować obwody, żeby kuchnia i łazienka nie przeciążały systemu
Największy błąd widzę wtedy, gdy ktoś planuje liczbę gniazd dopiero na etapie wykończenia, a nie przy projekcie. Wtedy wychodzi jeden obwód „na wszystko”, przypadkowe przedłużacze i wiecznie wybijające zabezpieczenia. Dużo lepiej od razu myśleć strefami: osobno oświetlenie, osobno gniazda ogólne, osobno kuchnia i osobno odbiorniki o większej mocy.
| Strefa | Jak to rozdzielić | Dlaczego to działa |
|---|---|---|
| Kuchnia | Oddzielne linie dla płyty, piekarnika, zmywarki i gniazd blatu | To miejsce największego i najbardziej zmiennego obciążenia |
| Łazienka | Osobne obwody dla gniazd, pralki i urządzeń grzewczych | Łączy się tu wilgoć, wysoka moc i konieczność dobrej ochrony |
| Salon i pokoje | Oddzielnie oświetlenie, oddzielnie gniazda ogólne | Awaria jednej części nie wyłącza całego mieszkania |
| Garaż, piwnica, ogród | Osobne zasilanie dla bramy, warsztatu i oświetlenia zewnętrznego | Łatwiej serwisować i bezpieczniej odcinać awarie lokalnie |
| Urządzenia stałe | Dedykowane linie dla klimatyzacji, pompy ciepła, rekuperacji i automatyki | Duże odbiorniki nie przeciążają reszty instalacji |
W kuchni nie oszczędzałbym na liczbie obwodów. Jedna linia na wszystkie sprzęty szybko okazuje się niewystarczająca, zwłaszcza gdy równocześnie pracują piekarnik, płyta, czajnik i zmywarka. W łazience z kolei ważniejsza od „maksymalnej oszczędności” jest przewidywalność działania i porządne zabezpieczenie stref wilgotnych.
Jeśli mam dać jedną radę praktyczną, to tę: planuj nie pod obecne, ale pod przyszłe potrzeby. Kilka dodatkowych obwodów i trochę rezerwy w rozdzielnicy zwykle kosztuje mniej niż późniejsze kucie świeżo wykończonych ścian.
Skoro obwody są już rozplanowane, czas na zabezpieczenia, które mają zadziałać wtedy, gdy coś pójdzie nie tak.

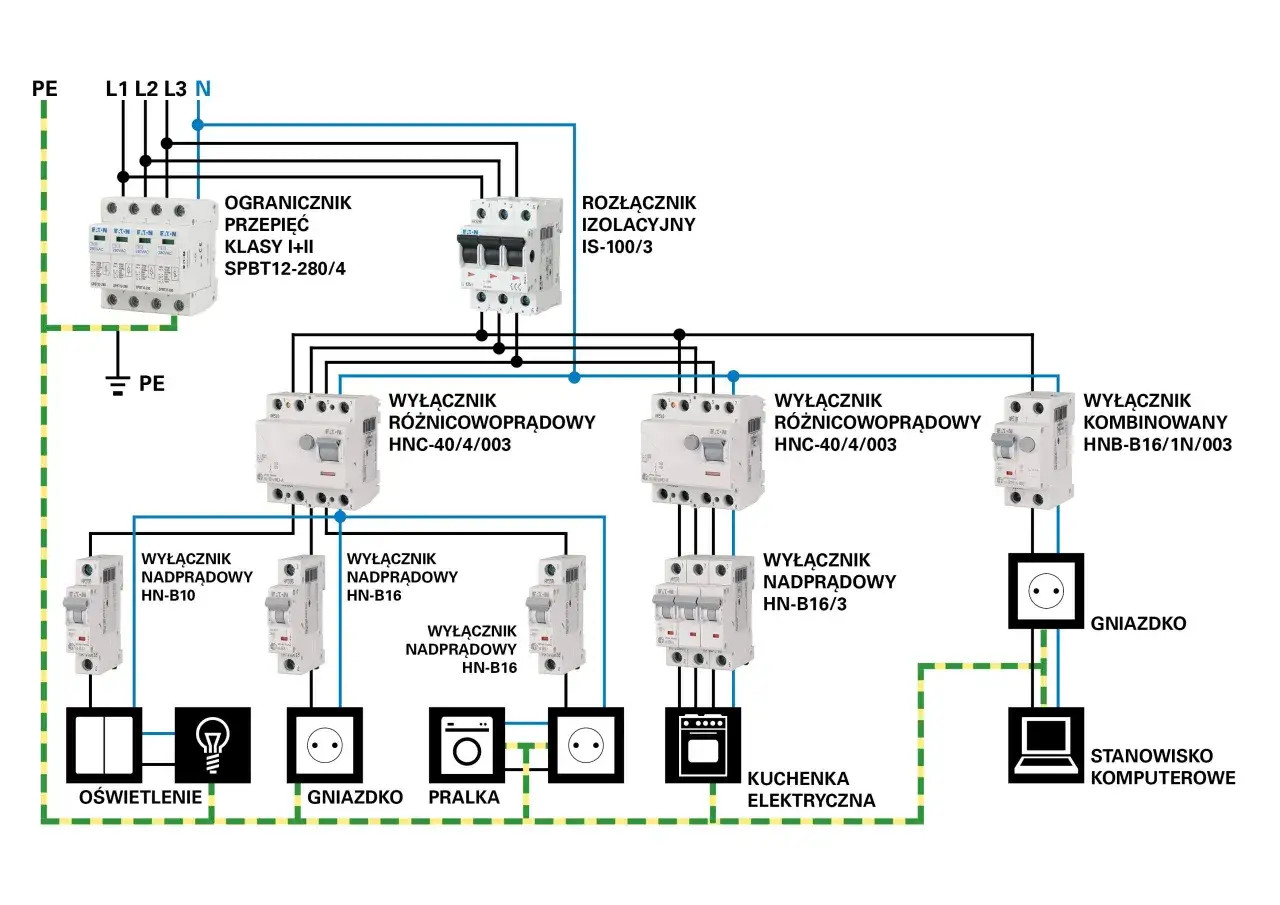

Jakie zabezpieczenia powinny działać razem
| Zabezpieczenie | Co robi | Dlaczego jest ważne |
|---|---|---|
| Wyłącznik nadprądowy | Chroni przewód przed przeciążeniem i zwarciem | Bez niego awaria może skończyć się przegrzaniem kabla |
| Wyłącznik różnicowoprądowy | Wyłącza zasilanie przy prądzie upływu | To jedna z najważniejszych dodatkowych ochron przed porażeniem |
| Selektywność zabezpieczeń | Sprawia, że wyłącza się tylko uszkodzony fragment | Zmniejsza skalę awarii i skraca czas postoju całego domu |
| Połączenia wyrównawcze | Wyrównują potencjały elementów metalowych | Ograniczają ryzyko niebezpiecznego napięcia dotykowego |
| Przeciwpożarowy wyłącznik prądu | Odcina zasilanie w sytuacji pożaru | W większych obiektach bywa wymagany i musi być dobrze oznakowany |
Warunki techniczne wymagają m.in. oddzielnego przewodu ochronnego i neutralnego, odpowiednio dobranych wyłączników nadprądowych, urządzeń różnicowoprądowych, zasad selektywności oraz połączeń wyrównawczych. W obiektach o kubaturze strefy pożarowej powyżej 1000 m3 albo z przestrzenią zagrożoną wybuchem trzeba dodatkowo przewidzieć przeciwpożarowy wyłącznik prądu. To już temat głównie dla większych budynków, ale przy lokalach usługowych, halach i obiektach publicznych ma on realne znaczenie.
Najważniejsze jest jednak to, żeby nie traktować jednego zabezpieczenia jako lekarstwa na błędny projekt. Różnicówka nie naprawi źle dobranych przekrojów, a nadprądowy nie uratuje źle poprowadzonych tras. Te elementy mają działać razem, nie zamiast siebie.
Po stronie bezpieczeństwa wszystko wygląda rozsądnie, ale inwestor zwykle pyta jeszcze o budżet. I słusznie, bo to właśnie na kosztach najłatwiej się pomylić.
Ile kosztuje wykonanie lub modernizacja i co podbija budżet
W 2026 roku rynek usług elektrycznych ma bardzo szerokie widełki. Oferteo podaje, że typowy budżet na montaż instalacji elektrycznych to około 4 800 zł, ale realny zakres może sięgać od 600 do 20 000 zł w zależności od skali i stopnia skomplikowania prac. I to dobrze pokazuje, że nie da się uczciwie wycenić takiego zadania bez znajomości liczby punktów, stanu ścian i zakresu pomiarów.
| Zakres prac | Orientacyjny koszt | Kiedy rośnie cena |
|---|---|---|
| Nowy punkt elektryczny z bruzdowaniem | 90-190 zł netto | Gdy ściany są twarde, dostęp trudny albo trasa wymaga kucia |
| Punkt przy gotowych trasach | 40-60 zł netto | Gdy trzeba tylko podłączyć przewody i osprzęt |
| Montaż rozdzielnicy | 400-550 zł | Gdy układ jest rozbudowany i wymaga wielu zabezpieczeń |
| Roboczogodzina elektryka | 80-160 zł | Przy trudnym dostępie, pilnych naprawach i pracach modernizacyjnych |
Najbardziej podbijają budżet nie same materiały, tylko brudne prace: kucie bruzd, poprawki po tynkach, trudny dostęp, dokładanie nowych obwodów i konieczność przerabiania starej infrastruktury. Do tego dochodzą osprzęt, pomiary, protokoły i ewentualne poprawki po odkryciu problemów w istniejących ścianach.
Jeśli budżet jest ograniczony, ja zawsze ustawiam priorytety tak samo: najpierw projekt, obwody i rozdzielnica, potem estetyka osprzętu. Gniazdko można wymienić później, ale źle zaprojektowane zasilanie kosztuje wielokrotnie więcej, gdy trzeba je poprawiać po remoncie.
Pieniądze da się policzyć, ale błędy wykonawcze potrafią zjadać budżet szybciej niż sama wycena. Dlatego warto znać najczęstsze pułapki.
Najczęstsze błędy, które wychodzą po tynkach
| Błąd | Skutek | Jak tego uniknąć |
|---|---|---|
| Za mało obwodów | Wybijanie zabezpieczeń i słaba wygoda użytkowania | Rozdziel kuchnię, łazienkę, oświetlenie i odbiorniki dużej mocy |
| Brak rezerwy w rozdzielnicy | Trudna rozbudowa po remoncie | Zostaw miejsce na przyszłe obwody i zabezpieczenia |
| Źle dobrany przekrój przewodu | Przegrzewanie, spadki napięcia, awarie | Dobieraj przewody do obciążenia, długości trasy i sposobu prowadzenia |
| Ukryte połączenia bez dostępu | Trudna diagnostyka i drogie naprawy | Stosuj dostępne puszki i czytelny układ połączeń |
| Brak opisów obwodów | Chaos przy awarii i serwisie | Oznacz każdy obwód w rozdzielnicy od razu po montażu |
| Brak pomiarów po zakończeniu | Brak pewności, że instalacja działa bezpiecznie | Wymagaj protokołu odbiorczego i wyników pomiarów |
W starych mieszkaniach największym problemem bywa nie tylko wiek przewodów, ale też sposób poprzednich przeróbek: dołożone odnogi, prowizoryczne łączenia, brak opisu obwodów i mieszanie zasilania wielu pomieszczeń na jednej linii. Jeśli widzę nadtopione gniazda, częste wyzwalanie zabezpieczeń albo ślady aluminium w starej zabudowie, nie traktuję tego jako kosmetyki. To sygnał, że potrzebna jest porządna diagnostyka, a czasem pełna modernizacja.
Po ustaleniu błędów warto jeszcze wiedzieć, co sprawdzić przed zasłonięciem ścian i po odbiorze. To właśnie tam najczęściej zapada decyzja, czy wszystko będzie działać przez lata, czy tylko do pierwszej awarii.
Co sprawdzić przed zasłonięciem ścian i po odbiorze
- Czy każdy obwód ma czytelny opis w rozdzielnicy.
- Czy oświetlenie, gniazda i urządzenia dużej mocy są faktycznie rozdzielone zgodnie z projektem.
- Czy wykonano pomiary odbiorcze i przekazano protokół, a nie tylko ustną deklarację.
- Czy w łazience i kuchni zachowano odpowiednie strefy i właściwy osprzęt.
- Czy jest dostęp do wyłącznika głównego oraz do miejsca pomiaru energii.
- Czy rozdzielnica ma rezerwę miejsca na przyszłą rozbudowę.
- Czy przed tynkowaniem zrobiono zdjęcia tras przewodów, puszek i połączeń.
Według GUNB okresowa kontrola co najmniej raz na 5 lat obejmuje sprawdzenie stanu połączeń, osprzętu, zabezpieczeń, środków ochrony przed porażeniem, oporności izolacji przewodów oraz uziemień. To ważne także dla właściciela mieszkania, bo pokazuje, że dokumentacja i pomiary nie są formalnością, tylko realnym elementem bezpieczeństwa użytkowania.
Jeśli miałbym zostawić jedną praktyczną wskazówkę na koniec, to tę: lepiej zaplanować kilka sensownych obwodów więcej już na etapie projektu niż później kuć świeże ściany dla jednego piekarnika, klimatyzatora albo dodatkowego biura. Dobrze wykonana elektryka ma po prostu znikać z codzienności, a nie przypominać o sobie awariami, grzaniem gniazd i kolejnymi przeróbkami.
