Dobrze zaprojektowany piorunochron to nie tylko metalowy element na dachu, ale cały układ, który ma przejąć wyładowanie i bezpiecznie sprowadzić energię do ziemi. W tym tekście pokazuję, jak działa ochrona odgromowa, kiedy jej montaż jest uzasadniony, jak wygląda poprawny projekt oraz ile taki system zwykle kosztuje w Polsce. Dorzucam też najczęstsze błędy, bo to właśnie one najczęściej decydują, czy instalacja rzeczywiście chroni budynek i domową elektronikę.
Najważniejsze informacje o ochronie odgromowej
- Instalacja odgromowa nie zatrzymuje pioruna, tylko wyznacza mu bezpieczną drogę do ziemi.
- Skuteczny system łączy zwody, przewody odprowadzające, uziom, połączenia wyrównawcze i ochronniki przepięć.
- O obowiązku montażu decyduje przeznaczenie budynku oraz analiza ryzyka, a nie sam „zdrowy rozsądek” czy wysokość masztu na dachu.
- W domu jednorodzinnym koszt kompletnego systemu najczęściej mieści się w szerokim przedziale kilku tysięcy złotych.
- Największe straty zwykle powodują nie same trafienia, lecz przepięcia, błędy montażowe i brak przeglądów.
Jak działa ochrona odgromowa w budynku
W praktyce najważniejsze jest jedno: układ ma przejąć wyładowanie i rozproszyć je tak, żeby energia nie przeszła przez konstrukcję, instalację elektryczną ani sprzęt RTV, AGD czy automatykę domową. Pojedynczy impuls piorunowy potrafi mieć ogromną energię, więc problemem nie jest wyłącznie samo uderzenie, ale także przepięcia, przeskoki iskrowe i uszkodzenia urządzeń podłączonych do sieci.
Ja patrzę na ten temat w dwóch warstwach. Ochrona zewnętrzna ma „złapać” wyładowanie i odprowadzić je do gruntu, a ochrona wewnętrzna ma ograniczyć skutki tego impulsu wewnątrz budynku. Dopiero połączenie obu warstw daje sensowny poziom bezpieczeństwa w instalacjach elektrycznych.
W domu bez takiego systemu energia szuka najkrótszej drogi przez dach, ściany, przewody i urządzenia. To właśnie dlatego burza bywa tak kosztowna: uszkodzeniu ulega nie tylko elektronika, ale też rozdzielnica, falownik fotowoltaiki, alarm, brama garażowa albo sterowanie pompą ciepła. To prowadzi prosto do pytania, z jakich elementów składa się dobrze zrobiony układ.
Z czego składa się skuteczny system na dachu i w gruncie

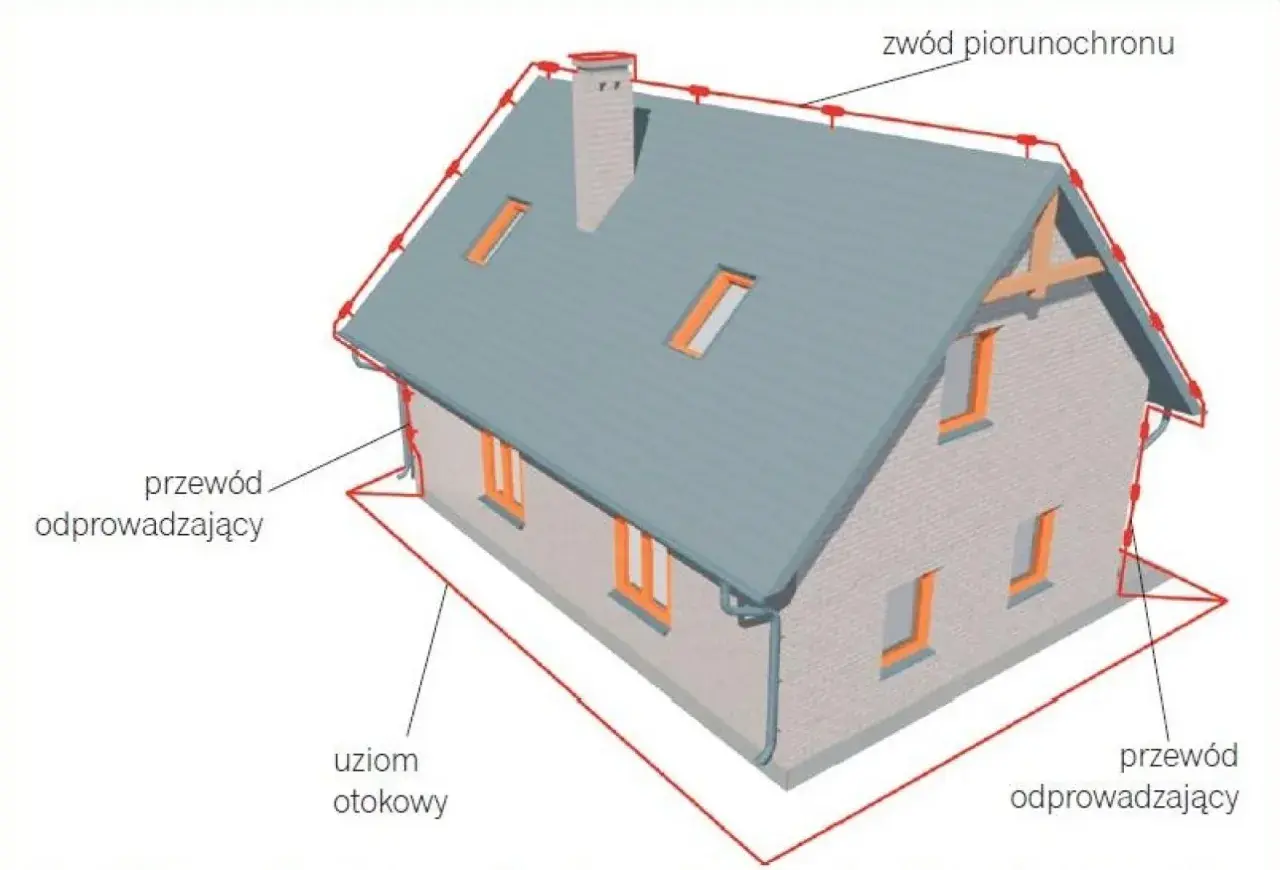

Najprościej mówiąc, zewnętrzny system ochrony odgromowej tworzą trzy części: zwody, przewody odprowadzające i uziom. Zwody przechwytują wyładowanie, przewody odprowadzające prowadzą je w dół, a uziom rozprasza energię w ziemi. Jeżeli któraś z tych części jest zrobiona byle jak, ochrona traci sens.
| Element | Rola | Co daje w praktyce |
|---|---|---|
| Zwody | Przechwytują wyładowanie na dachu lub maszcie | Przyjmują energię zanim trafi w pokrycie dachowe lub komin |
| Przewody odprowadzające | Prowadzą prąd piorunowy do ziemi | Skracają drogę przepływu i ograniczają ryzyko przeskoku na elewację |
| Uziom | Oddaje energię do gruntu | Stabilizuje potencjał całego budynku |
| Połączenia wyrównawcze | Łączą metalowe części budynku i instalacji | Zmniejszają różnice potencjałów i ryzyko porażenia |
| Ochronniki przepięć | Chronią instalację wewnętrzną | Ograniczają skutki impulsu w rozdzielnicy i na obwodach |
W praktyce stosuje się różne układy zwodów: poziome, pionowe, siatkowe albo maszty odgromowe. Przy prostych dachach sprawdza się metoda kąta ochronnego, na większych i bardziej złożonych bryłach lepiej działa metoda toczącej się kuli, a na dachach płaskich często stosuje się układ oczkowy. Dla porządku warto dodać, że w normowych rozwiązaniach siatka zwodów bywa projektowana od 5 × 5 m w najwyższej klasie ochrony do 20 × 20 m w najniższej, ale ostateczny dobór zawsze należy do projektanta.
Jeśli mam wskazać jeden detal, który początkujący najczęściej pomijają, to jest nim odstęp izolacyjny. To bezpieczna odległość między przewodami odgromowymi a innymi metalowymi elementami, która zapobiega przeskokowi iskry bokiem. Brak tego dystansu potrafi zniweczyć nawet dobrze wyglądający montaż. Następny krok to ustalenie, kiedy taki system jest po prostu wymagany, a kiedy nadal pozostaje rozsądną inwestycją.
Kiedy montaż jest obowiązkowy, a kiedy po prostu rozsądny
Prawo nie traktuje wszystkich budynków tak samo. Rozporządzenie wymaga wyposażenia obiektu w instalację chroniącą od wyładowań atmosferycznych wtedy, gdy wynika to z Polskiej Normy dotyczącej ochrony odgromowej obiektów budowlanych. W praktyce oznacza to, że decyzja opiera się na analizie ryzyka, a nie na samym przekonaniu, że „skoro budynek stoi, to coś trzeba przykręcić na dach”.
Najczęściej ochronę trzeba rozważyć bardzo poważnie w przypadku:
- budynków użyteczności publicznej,
- obiektów zagrożonych wybuchem lub pożarem,
- budynków wysokich i rozległych,
- obiektów z łatwopalnym pokryciem dachu,
- domów i hal stojących na otwartej przestrzeni lub na wzniesieniu,
- budynków z rozbudowaną automatyką, fotowoltaiką i czułą elektroniką.
W domu jednorodzinnym nie traktowałbym tego automatycznie. Czasem wystarczy dobra ochrona przeciwprzepięciowa, solidne uziemienie i prawidłowe połączenia wyrównawcze, a czasem pełny system jest po prostu rozsądny, bo bryła budynku, lokalizacja i wyposażenie zwiększają ryzyko strat. Dla praktyki ważna jest jeszcze jedna rzecz: przy rozbudowie, przebudowie albo montażu fotowoltaiki warto wrócić do analizy całego układu, bo zmiana na dachu potrafi zmienić zachowanie instalacji. Skoro wiesz już, kiedy taki system ma sens, czas przejść do samego projektu i montażu.
Jak przebiega projekt i montaż krok po kroku
Ja zawsze zaczynam od analizy ryzyka, a dopiero później patrzę na materiał i sposób prowadzenia przewodów. To nie jest detal kosmetyczny, tylko fundament całego systemu. Dobrze wykonana instalacja odgromowa powinna być zaprojektowana razem z instalacją elektryczną, a nie „doklejona” na końcu inwestycji.
- Ocena budynku - bierze się pod uwagę wysokość, kształt dachu, otoczenie, przeznaczenie obiektu i wrażliwość wyposażenia.
- Dobór klasy ochrony - projektant określa, czy potrzebny jest poziom wyższy czy niższy, a potem dobiera geometrię zwodów.
- Wyznaczenie trasy przewodów - prowadzi się je możliwie najkrótszą drogą, bez ostrych łuków i zbędnych pętli.
- Wykonanie uziomu - w nowym domu najczęściej opłaca się uziom fundamentowy, a przy modernizacji częściej stosuje się otokowy albo pionowy.
- Połączenia wyrównawcze i ochronniki przepięć - bez tego ochrona zewnętrzna nie zamyka całego tematu.
- Pomiary i odbiór - po montażu sprawdza się ciągłość połączeń, stan złącz i parametry uziemienia.
Przeczytaj również: Ile betonu na m3? Oblicz dokładną ilość cementu dla swojego projektu
Nowy dom i modernizacja wymagają innego podejścia
| Sytuacja | Co zwykle robię | Dlaczego to ma sens |
|---|---|---|
| Nowy budynek | Planuję uziom fundamentowy i całość ochrony już na etapie projektu | To najprostszy sposób na dobrą ciągłość i zwykle niższy koszt robót |
| Istniejący dom | Sprawdzam możliwość uziomu otokowego lub pionowego | Fundament często jest już niedostępny lub trudno go sensownie wykorzystać |
| Dach metalowy | Analizuję, czy elementy dachu mogą stać się częścią naturalną systemu | Sama blacha nie wystarcza bez ciągłości elektrycznej i poprawnych połączeń |
| Dom z fotowoltaiką | Sprawdzam strefy ochronne i układ ochronników przepięć | Falownik i okablowanie PV są szczególnie wrażliwe na udary |
Właśnie tutaj pojawia się termin odstęp izolacyjny. Jeśli jest za mały, prąd może przeskoczyć na inne metalowe elementy i uszkodzić instalację. Dlatego nie lubię „szybkich” montażów bez obliczeń i bez przeglądu istniejących przewodów, anten, kominów czy balustrad. Taki projekt kosztuje różnie, bo na cenę najmocniej wpływa materiał, geometria dachu i zakres prac wokół uziomu.
Ile kosztuje taki system i co najbardziej zmienia cenę
Orientacyjne ceny dla domu jednorodzinnego są dziś szerokie, ale da się je sensownie uporządkować. W przypadku kompletnej instalacji ze stali ocynkowanej trzeba zwykle liczyć około 5 500 zł netto, z aluminium około 6 100 zł netto, a z miedzi około 8 800 zł netto. Dla mniejszych domów, przy prostym dachu i łatwym dostępie do prac, całość często zamyka się w przedziale 3 000-8 000 zł.
| Materiał | Typowy koszt kompletnego systemu | Jak to oceniam |
|---|---|---|
| Stal ocynkowana | Około 5 500 zł netto | Najczęściej najlepszy kompromis między ceną a trwałością |
| Aluminium | Około 6 100 zł netto | Lżejsze rozwiązanie, ale wymaga starannego doboru złączek |
| Miedź | Około 8 800 zł netto | Bardzo trwała, lecz zauważalnie droższa |
Najmocniej cenę podbijają: skomplikowany dach, liczba kominów i lukarn, potrzeba rusztowania, rodzaj uziomu, długość przewodów, liczba połączeń wyrównawczych i dokumentacja powykonawcza. W praktyce nie opłaca się oszczędzać na projekcie i złączach, bo późniejsza poprawka bywa trudniejsza niż wykonanie wszystkiego od razu.
Jeżeli chcesz szukać miejsca na rozsądne oszczędności, zacznij od analizy bryły budynku, a nie od obniżania jakości materiału. Najtańszy system, który nie współgra z dachem i elektryką, bardzo szybko staje się tylko pozorną ochroną. To prowadzi do najczęstszych błędów, które widzę na budowach i po remontach.
Najczęstsze błędy, które osłabiają ochronę
Wiele awarii nie wynika z „braku piorunochronu”, tylko z błędów przy wykonaniu lub z pominięcia ochrony wewnętrznej. I to jest najgorszy scenariusz, bo z zewnątrz wszystko wygląda poprawnie, a w chwili burzy okazuje się, że system nie działa tak, jak powinien.
- Sam zwód bez reszty układu - sam pręt na dachu nie tworzy ochrony, jeśli nie ma prawidłowego uziomu i przewodów odprowadzających.
- Zbyt ostre załamania przewodów - każdy niepotrzebny łuk zwiększa ryzyko przeskoku i podnosi impedancję drogi odprowadzenia prądu.
- Brak połączeń wyrównawczych - metalowe elementy konstrukcji, instalacje i obudowy urządzeń powinny mieć kontrolowany wspólny potencjał.
- Pomijanie ochronników przepięć - bez nich elektronika nadal jest narażona na udary przenoszone przez sieć zasilającą.
- Mieszanie materiałów bez zabezpieczenia - źle dobrane połączenie miedzi, aluminium i stali potrafi przyspieszyć korozję galwaniczną.
- Brak przeglądów po remoncie dachu - każda ingerencja w pokrycie, kominy, anteny czy fotowoltaikę wymaga ponownego sprawdzenia układu.
Jest jeszcze jeden mit, który wraca zaskakująco często: dach metalowy nie zawsze zastępuje pełną ochronę. Może być wykorzystany jako część systemu, ale tylko wtedy, gdy spełnia wymagania ciągłości elektrycznej i został uwzględniony w projekcie. Bez tego łatwo o fałszywe poczucie bezpieczeństwa. Po montażu zostaje już tylko dopilnowanie, by układ nie stracił skuteczności po kilku sezonach.
Co sprawdzić po montażu, żeby instalacja działała przez lata
Po zakończeniu prac nie kończy się temat bezpieczeństwa. Ja zawsze sprawdzam, czy inwestor dostał protokół z pomiarów, czy złącza kontrolne są dostępne i czy przewody nie są narażone na uszkodzenia mechaniczne. Przy budynkach użyteczności publicznej, halach i obiektach o podwyższonym ryzyku kontrola powinna być wykonywana częściej niż w zwykłym domu.
- Protokół odbioru - powinien zawierać wyniki pomiarów ciągłości i uziemienia.
- Stan złącz kontrolnych - muszą być dostępne, a nie zabudowane tak, że nie da się ich później sprawdzić.
- Widoczne uszkodzenia i korozja - to sygnał, że system wymaga naprawy albo przynajmniej przeglądu.
- Ochronniki przepięć - warto kontrolować wskaźniki zużycia i typ zastosowanej ochrony w rozdzielnicy.
- Zmiany na dachu - fotowoltaika, nowe maszty, anteny, klimatyzatory czy wymiana pokrycia mogą zmienić układ ochronny.
- Regularna kontrola - w wielu obiektach wykonuje się ją co najmniej raz na 5 lat, a przy większym ryzyku częściej.
Jeśli miałbym wskazać jedną praktyczną zasadę, to brzmi ona tak: ochrona odgromowa działa tylko wtedy, gdy jest częścią całego projektu budynku, a nie osobnym dodatkiem na końcu inwestycji. Właśnie dlatego najlepiej planować ją razem z instalacją elektryczną, dachem i uziemieniem, zamiast traktować jako kosmetyczny dodatek do elewacji. To podejście zwykle daje mniej problemów, niższe ryzyko uszkodzeń i spokojniejszą głowę przy pierwszej mocniejszej burzy.
